GD-iso5660
Gold

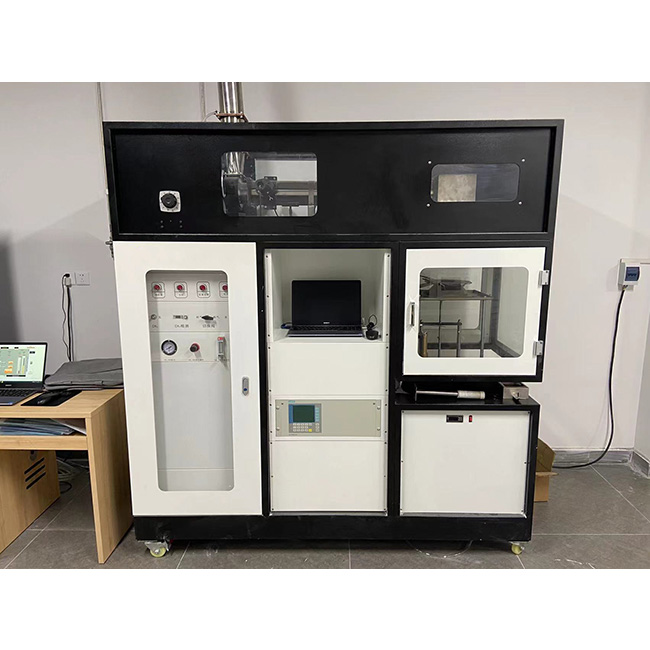

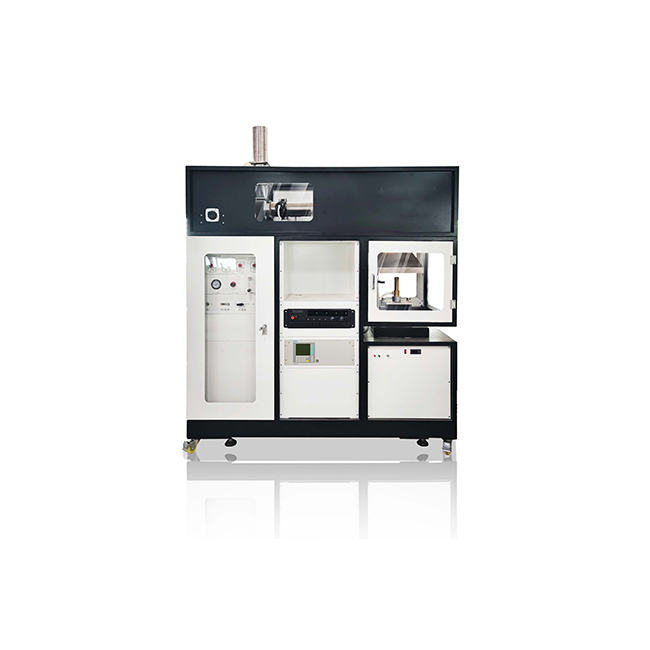

ISO 5660 Calorímetro de cono
Producto introducir
El calorímetro de cono es un equipo avanzado de prueba de incendios desarrollado de acuerdo con el estándar internacional ISO 5660, que se utiliza para evaluar las características de combustión de los materiales en el fuego. Simula diferentes niveles de radiación térmica (25 ~ 75 kW/m²) para medir con precisión la tasa de liberación de calor (HRR), la tasa de generación de humo, la tasa de pérdida de masa y las emisiones de gas tóxico (como CO, CO2) del material. Los objetos de prueba incluyen materiales de construcción, interiores de tránsito ferroviario, materiales aeroespaciales, cubiertas de barcos, textiles, cables y cables, etc., y se utilizan ampliamente en construcción, transporte, muebles y otros campos. El instrumento está equipado con un calentador de cono, un sistema de encendido automático, un analizador de gas y un sensor de pesaje de alta precisión para garantizar que los resultados de las pruebas sean precisos y confiables, en línea con los estándares internacionales como ISO 5660-1: 2015, y es una herramienta importante para la investigación y la certificación de productos del rendimiento de incendios.
Estándar
ISO 5660-1: 2015
Título: Pruebas de reacción a fuego-liberación de calor, producción de humo y tasa de pérdida de masa-Parte 1: tasa de liberación de calor (método de calorímetro de cono) y tasa de producción de humo (medición dinámica)
Contenido: esta parte especifica el método de prueba para medir la tasa de liberación de calor, la tasa de producción de humo y la tasa de pérdida de masa de los materiales a un nivel específico de radiación térmica utilizando un calorímetro de cono. La prueba se basa en el principio de consumo de oxígeno (aproximadamente 13.1 mJ/kg de energía se libera por cada kg de oxígeno quemado).
Actualización: en comparación con la versión 2002, la versión 2015 agrega la medición de humo (incluidos los requisitos para los analizadores de CO y CO2), métodos para manejar muestras especiales (como materiales que están demasiado rizados, fundidos o menos de 6 mm de espesor) y disposiciones diferenciadas para la calibración de instrumentos.
Prueba de contenido del producto
La prueba de calorímetro de cono ISO 5660 es aplicable a una variedad de materiales y productos. Se utiliza principalmente para evaluar su comportamiento de combustión en el fuego y se usa ampliamente en construcción, tránsito ferroviario, aviación, barcos, muebles, textiles y otros campos. El alcance de los productos probados incluye, entre otras, las siguientes categorías:
Materiales de construcción
Madera: madera maciza, madera contrachapada, tablero de fibra, etc.
Plásticos: PVC, poliuretano, polietileno, etc.
Compuestos: plásticos reforzados con fibra de vidrio, paneles de sándwiches, etc.
Reparos y materiales de tratamiento de superficie: recubrimientos de retardantes de fuego, recubrimientos decorativos.
Materiales de aislamiento: plásticos de espuma, lana mineral, lana de vidrio, etc.
Paneles de pared y materiales del piso: alfombras, cuero de piso, piso laminado, etc.
Requisitos: La superficie de la muestra debe ser plana, el tamaño suele ser de 100 mm × 100 mm y el grosor es inferior a 50 mm; Si el grosor es inferior a 6 mm, el sustrato real debe estar unido para lograr un grosor de 6 mm. Una prueba completa requiere 12 muestras, que se prueban en diferentes niveles de radiación (25, 35, 50, 75 kW/m²), con 3 muestras por nivel.
Materiales de tránsito ferroviario
Materiales interiores: asientos, pisos, paneles de pared, techos, etc.
Cables y cables: capa de aislamiento, materiales de vaina.
Normas de aplicación: como EN 45545-2 (estándar de protección contra incendios de tránsito ferroviario de la UE), utilizando el valor Marhe para evaluar el rendimiento del incendio.
Materiales aeroespaciales
Interiores de aviones: telas de asiento, particiones, materiales de mamparo, etc.
Normas: Requisitos de FAA (Administración Federal de Aviación) o AITM (Airbus), a menudo utilizados en combinación con ASTM E1354.
Envío de materiales
Materiales de cubierta y cabina: Conozca los estándares relacionados con Imo (Organización Marítima Internacional).
Textiles y muebles
Textiles: cortinas, alfombras, materiales decorativos de tela, etc.
Rellenos de muebles: espuma, fibra de relleno, etc.
Normas: como GB/T 14645, NFPA 701, etc., probado en combinación con ISO 5660.
Cables y cables y productos electrónicos
Materiales de aislamiento: Materiales de polímero utilizados para cables y cables.
Normas: como GB/T 18380, ECE R118 (interior automotriz).
Otros materiales
Materiales de embalaje: cartón, plásticos de espuma, etc.
Materiales industriales: caucho, materiales de sellado, etc.
Materiales especiales: los materiales que son fáciles de derretir, rizar o retráctil requieren un tratamiento especial (como el uso de papel de malla de alambre o de aluminio).
Parámetros principales:
1. Cono de radiación: potencia de calentamiento 5kW, intensidad de radiación: 100kW/m2, equipado con tres termopares para medir la temperatura.
2 Capa de blindaje de radiación: hecha de material no combustible, con un grosor total que no exceda de 12 mm;
3 Control de radiación: el sistema de control de radiación se puede ajustar adecuadamente para mantener la temperatura del termopar del cono de radiación controlado a ± 10 ℃ del valor preestablecido;
4 Equipo de pesaje: Balance electrónico de alta precisión importado, pesando 500 g, resolución 0.01g;
5 Marco de montaje de muestra: Hecho de acero inoxidable, una placa abierta cuadrada, la abertura superior es de 106 mmx106 mm, la profundidad es de 25 mm y el grosor es de 2.4 mm;
6 Marco de posicionamiento: una caja cuadrada hecha de acero inoxidable de 1,9 mm de espesor, el tamaño interno de la caja cuadrada es de 111 mm, la altura es de 54 mm y la abertura para la superficie de prueba es de 94 mmx94 mm
7 Sistema de escape: compuesto por un ventilador centrífugo, una campana de humo, la toma de aire y las tuberías de escape del ventilador y un medidor de flujo de orificio
8 Dispositivo de muestreo de gas: bomba de muestreo, filtro de humo, trampa de frío dehumidificación, coeficiente de derivación vacía, filtro de humedad, filtro de CO2.
9 ENCENDOR: Se usa un encendedor eléctrico de chispa para la ignición externa.
10 Temporizador de encendido: Resolución del valor aparente: 0.1s, error de tiempo: 1S/1N
11 Analizador de gas y componentes clave se importan.
12 02 analizador (C0 es opcional, el costo es extra)
13 placa de alta precisión, computadora y pantalla LCD de 8.4 pulgadas con 64, múltiples opciones de interfaz de comunicación como TCP/IP y RS-232
14 Medición de oxígeno: medición paramagnética de oxígeno
14.1 Rango de medición: 0-25%
14.2 Certificación: Certificación CE, EN 50081-1, EN50082-2
14.3 Fuente de alimentación: 220VAC, 48 ~ 63Hz, 37W
14.4 Nivel de protección: IP 20
14.5 Peso: alrededor de 13 kg
14.6 Presión de gas de muestra: usando gas de referencia externo, 800 ~ 1200hpa; Usando la bomba de referencia interna, presión de aire ± 50hpa
14.7 Flujo de gas de muestra: 0.3 ~ 1 litro / minuto
14.8 Temperatura del gas de muestra: 5 ~ 50 ℃
14.9 Humedad de gas de muestra: <95% de humedad relativa
14.10 Tiempo de calentamiento: 2 horas
14.11 Tiempo de respuesta: 3.5 segundos
14.12 Tiempo de descomposición: 0 ~ 100 segundos ajustables
14.13 Tiempo muerto: aproximadamente 0.5 ~ 2.5 segundos
14.14 Tiempo de procesamiento de señal interna: <1 segundo
14.15 deriva cero: <0.5% de rango mínimo/mes
14.16 Valor de medición Drift: <0.5% Rango de medición/mes
14.17 Error de repetibilidad: <1% de rango de medición/mes
14.18 Error de linealidad: <1% Rango de medición/mes
14.19 Fluctuación de la señal de salida: <± 0.75% rango mínimo
14.10 Salida de retransmisión: 6, 24V AC/DC, 1A, flotante, libremente seleccionable
14.21 Entrada analógica: 2, 0/2/4 ~ 20MA, corregido por interferencia cruzada
14.22 Entrada binaria: 6, 24V, flotante, libremente seleccionable
14.23 Puerto de comunicación en serie: Rs 485
14.24 Temperatura ambiente: operación, 5 ~ 45 ℃; Almacenamiento y transporte, -30 ~+70 ℃
15 Analizador de dióxido de carbono CO2: medición continua utilizando el analizador infrarrojo no dispersivo NDIR. (Opcional, carga adicional)
15.1 Rango de medición: 0 ~ 10%;
15.2 Precisión de medición: ± 0.1%;
15.3 Tiempo de respuesta: <6.5s;
15.4 Repetibilidad: <± 1%
15.5 Drift cero: ≤2%/semana
15.6 Drift de rango: ≤2%/semana
15.7 Desviación lineal: <± 1%
16 Analizador de monóxido de carbono: medición continua utilizando un analizador infrarrojo no dispersivo. (Opcional, carga adicional)
16.1 Rango de medición: 0 ~ 5%;
16.2 Tiempo de respuesta: <7.0s
16.3 Repetibilidad: <± 1%
16.4 deriva cero: ≤2%/semana
Drift de rango 16.5: ≤2%/semana
16.6 Desviación lineal: <± 1%
17 El sistema de adquisición de datos puede recopilar y registrar datos de prueba como concentración de oxígeno, concentración de dióxido de carbono, temperatura, velocidad de liberación de calor, masa
tasa de pérdida, etc., y se puede salvar;
18 computadora: una.
19 Sistema de tratamiento de gases de combustión: adopta un poderoso sistema de escape. La máquina está equipada con un poderoso ventilador de escape. Cuando se complete la prueba, inicie el sistema de ventilador de escape para descargar los gases de escape al aire libre para la purificación para cumplir con los estándares nacionales de emisiones.
