ISO 834-1 horno de prueba de resistencia al fuego horizontal para componentes del edificio y materiales de construcción

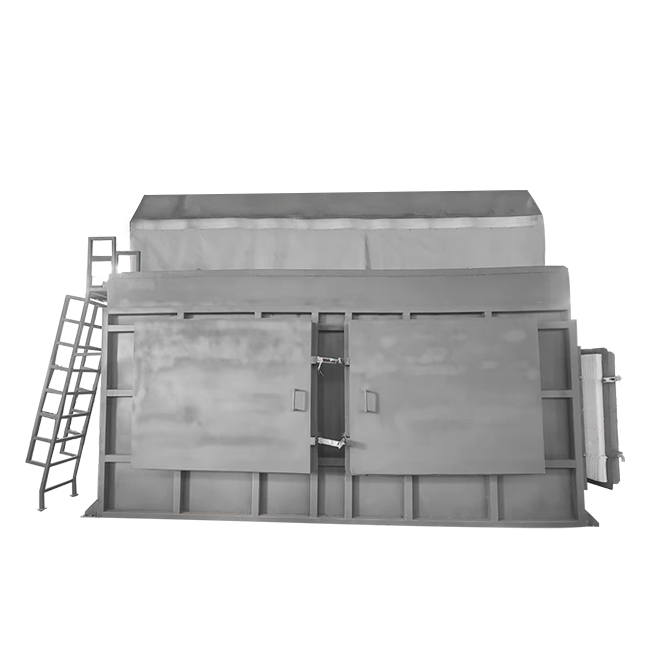

Horno de prueba de resistencia al fuego horizontal

Producto introducir

Los hornos horizontales son críticos para evaluar la resistencia al fuego de los componentes del edificio como pisos, techos, vigas y techos, asegurando que cumplan con los requisitos de seguridad bajo exposición al fuego. La serie ISO 834 proporciona un marco para probar estos elementos, con ISO 834-1 que establece requisitos generales y piezas como ISO 834-5 e ISO 834-6 especificando condiciones para elementos y vigas de separación horizontales. EN 1363-1 y EN 1365-2 son estándares europeos que se alinean estrechamente con ISO, centrándose en pisos, techos y vigas, lo que garantiza el cumplimiento de las regulaciones de edificios de la UE. BS 476-20, 21 y 22 se usan ampliamente en el Reino Unido, cubriendo elementos de carga de carga y no con carga como pisos y techos, ofreciendo flexibilidad para aplicaciones específicas del Reino Unido. UL 263 y UL 1709 son estándares de América del Norte, aplicados para probar pisos, techos y vigas de acero protegidas en condiciones de fuego estándar y de altura rápida, respectivamente, lo que garantiza el cumplimiento de los estrictos códigos de construcción de los EE. UU. Estos estándares se aplican en las industrias para certificar los materiales de construcción para edificios, garantizando la seguridad en estructuras residenciales, comerciales e industriales mediante la prueba de capacidad de carga, integridad y aislamiento en condiciones de incendio simuladas.

Estándar

ISO 834-1: Pruebas de resistencia al fuego-Elementos de la construcción de edificios-Parte 1: Requisitos generales para probar componentes del edificio como paredes, pisos, techos, vigas, columnas, puertas y techos en una exposición estándar al fuego.
ISO 834-2: Requisitos y recomendaciones para medir la exposición al horno en muestras de prueba.
ISO 834-5: Requisitos específicos para elementos de separación horizontales de carga de carga, como pisos y techos.
ISO 834-6: Requisitos específicos para vigas probadas en hornos horizontales.
ISO 834-9: Requisitos específicos para elementos de techo no con carga.
ISO 834-10: Requisitos para probar materiales de protección contra incendios aplicados a elementos de acero estructural.
ISO 834-11: Evaluación de la protección contra incendios para elementos de acero estructural.
ISO 834-13: Requisitos para probar la protección contra incendios en vigas de acero con aberturas web.
EN 1363-1: Pruebas de resistencia al fuego: requisitos generales, ampliamente utilizados en Europa para probar elementos de construcción como pisos, techos y vigas en condiciones estándar de incendio.
EN 1365-2: Pruebas de resistencia al fuego para elementos de carga de carga-Parte 2: pisos y techos, específicamente para aplicaciones de horizontales del horno.
EN 1365-3: Pruebas de resistencia al fuego para elementos de carga de carga-Parte 3: vigas, aplicables a las configuraciones del horizontal del horno.
EN 13381-4: Métodos de prueba para determinar la contribución de la protección contra incendios a los elementos de acero, incluidos los haces horizontales.
EN 13381-9: Métodos de prueba para protección contra incendios aplicados a vigas de acero con aberturas web, utilizadas en horizontes horizontales.
BS 476-20: Pruebas de incendio sobre materiales y estructuras de construcción: método para la determinación de la resistencia al fuego de los elementos de construcción (principios generales), aplicables a las pruebas horizontales del horno.
BS 476-21: Pruebas de fuego sobre materiales y estructuras de construcción: métodos para la determinación de la resistencia al fuego de los elementos de carga, incluidos pisos, techos y vigas.
BS 476-22: Pruebas de incendio sobre materiales y estructuras de construcción: métodos para la determinación de la resistencia al fuego de elementos no con carga, como techos.
UL 263: Estándar para pruebas de incendio de construcción de edificios y materiales, utilizados principalmente en América del Norte para probar pisos, techos, vigas y otros componentes en horizontales.
UL 1709: Estándar para las pruebas de fuego de protección estándar para el acero estructural, aplicables a las pruebas de horizontal de horizontales para elementos de acero en condiciones intensas de incendio.

Nota: ISO 834-3, 4, 7, 8, 12 y 14 son menos relevantes para hornos horizontales, ya que se centran en elementos verticales, columnas o hornos a menor escala, pero se incluyen en la serie ISO para completar.

Solicitud

Pisos

Pisos de carga: incluya losas de concreto, losas de concreto reforzadas y pisos compuestos (como losas compuestas de acero-concreto).
Pisos no con carga: incluya sistemas de piso livianos, pisos de madera o paneles de piso prefabricados.
Cubiertos del piso: incluya alfombras y materiales de acabado del piso (probado junto con el sistema de piso).
Estándares aplicables: ISO 834-5, EN 1365-2, BS 476-21 y UL 263.

Techo

Techos de carga: incluya techos de concreto, techos de acero y sistemas de techos compuestos.
Techos que no soportan la carga: incluya paneles livianos para techos y materiales de cubierta del techo.
Componentes del techo: incluya capas de impermeabilización, capas de aislamiento y terraza de techo (probada junto con el sistema del techo).
Estándares aplicables: ISO 834-5, EN 1365-2, BS 476-21 y UL 263.

Vigas

Vigas de carga: estos incluyen vigas de acero, vigas de concreto, vigas de madera y vigas compuestas (como vigas compuestas de acero-concreto).
Vigas protegidas con fuego: estos incluyen vigas de acero recubiertas con pintura retardante de fuego o encerrados en materiales de retardante de fuego.
Vigas perforadas: estos incluyen vigas con agujeros abiertos, que se prueban para su rendimiento de protección contra incendios.
Estándares aplicables: ISO 834-6, ISO 834-10, ISO 834-13, EN 1365-3, EN 13381-4, EN 13381-9, BS 476-21, UL 263 y UL 1709.

Techo

Techos no con carga: estos incluyen sistemas de techo suspendidos y paneles decorativos de techo.
Techos con clasificación de incendios: estos son techos utilizados para separar espacios o proteger las estructuras aéreas (como los techos de la junta de yeso y los techos de la placa de lana mineral).
Componentes del techo: estos incluyen marcos de techo, paneles de techo y materiales de aislamiento. Estándares aplicables: ISO 834-9, BS 476-22, EN 1365-2 (parcialmente aplicable), UL 263.

Instalaciones de servicio

Conductos de ventilación: prueba de su integridad y rendimiento de aislamiento térmico en condiciones de incendio.
Sistemas de tubería: como conductos de fuego y conductos de cable.
Normas aplicables: ISO 834-1 (requisitos generales), EN 1363-1, BS 476-20.

Otros componentes

Componentes de separación horizontal: como los sistemas de separación de fuego horizontal entre pisos y techos.
Materiales de protección contra incendios: como recubrimientos de retardantes de fuego aplicados con pulverización y paneles de firecojo de fuego utilizados para proteger los rayos de acero o los sistemas de pisos.
Estructuras compuestas: como estructuras compuestas de acero-concreto y paneles de sándwich livianos.
Estándares aplicables: ISO 834-10, ISO 834-11, EN 13381-4, UL 1709.

Presupuesto:

Tipo de horno: horno de prueba de carga horizontal (50T);
Dimensiones del horno: L4.5m x W4.0m x D2.0m;

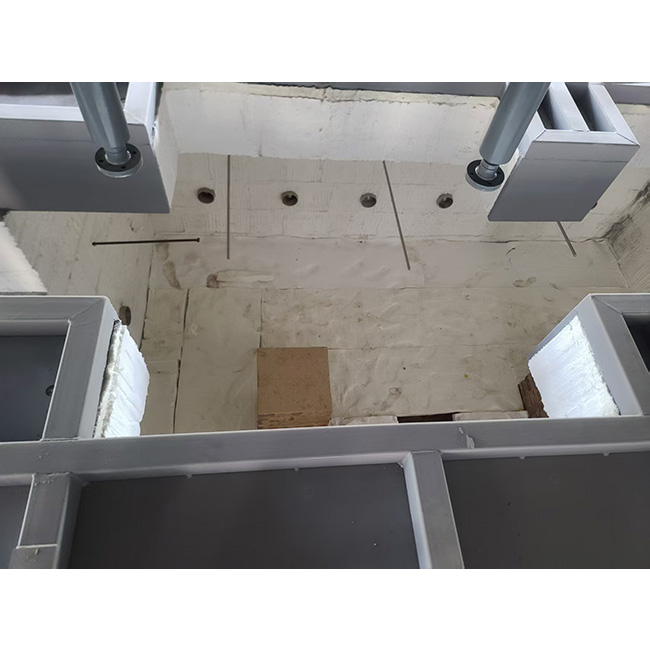

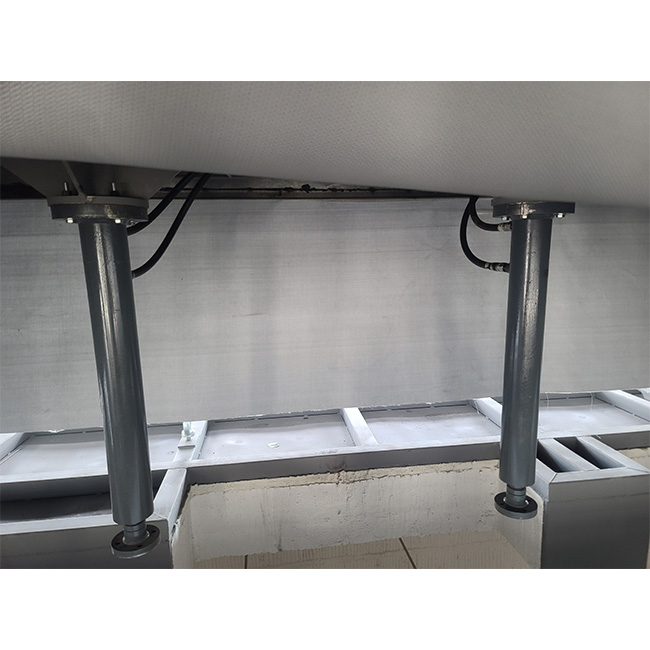

Número de puntos de carga: 4 puntos;
Fuerza de carga y método de control: 8T de punto único; Carga lineal de la válvula de alivio proporcional, carga constante continua <1.5%;
Tipo de combustible:
Valor calorífico de combustible: gas licuado de petróleo (GLP) o gas natural 22,000 kcal/m³;
Presión de combustible: 0.03-0.07 MPa;
Temperatura de gases de escape: <400 ° C (con aire frío);
Aumento de la temperatura de la pared del horno: <50 ° C ± 1 ° C por encima de la temperatura ambiente (excluyendo quemadores y áreas alrededor de la ventana de observación);
Aislamiento: lana refractaria para la parte superior y las paredes; Ladrillos refractarios para el fondo;
Número de quemadores: 10 conjuntos;
Termopares: 20 para la cámara del horno; 1 para la calibración; 32 para la temperatura de la placa posterior;
Potencia de combustión: 4500 kW;
Consumo de gas: carga completa: 167 kg/h; Real: 96 kg/h
Control de combustión: 1:25 Combustión lineal
Deformación máxima: ≤ l0/30
Adquisición y procesamiento de datos: Controlador lógico programable (PLC), tarjeta de adquisición de temperatura de alta precisión, ± 0.1 ° C

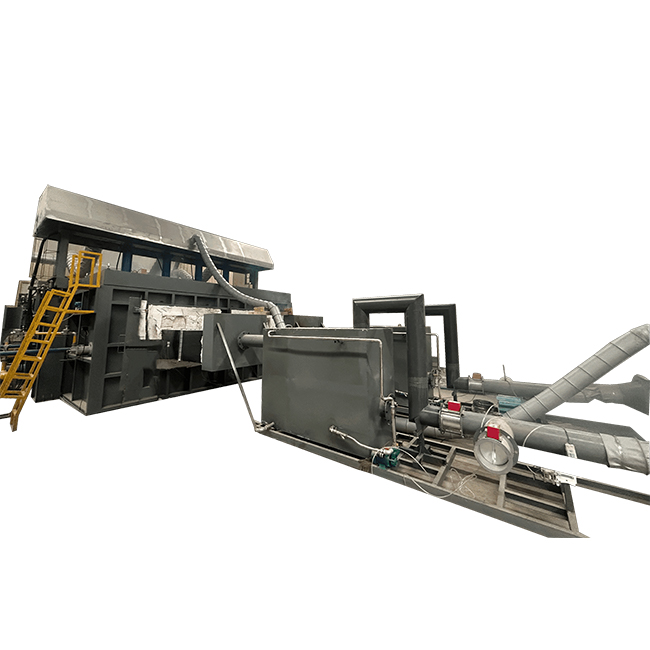

Prueba de tuberías: puede probar las tuberías A y B simultáneamente
