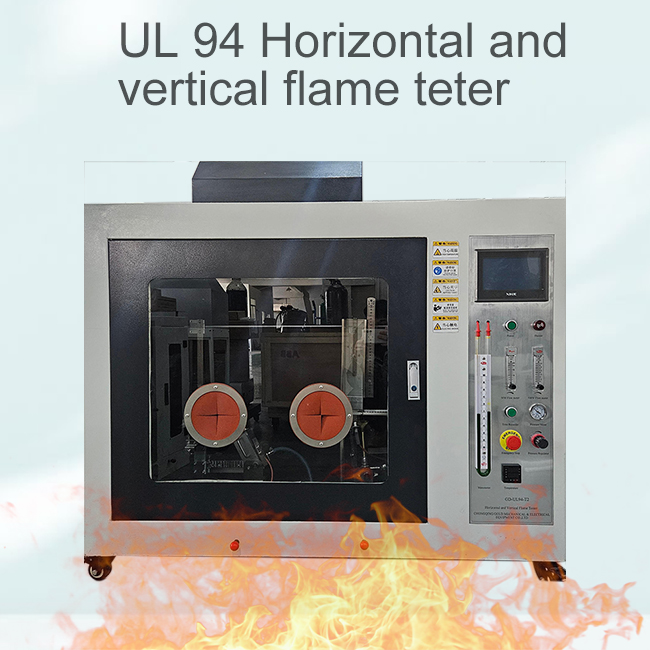

Probador de llama horizontal y vertical personalizado UL 94 con prueba de rendimiento de combustión vertical de espuma

Probador de llama horizontal y vertical personalizado UL 94 con prueba de rendimiento de combustión vertical de espuma

Estándar de prueba:

• Prueba de combustión horizontal y vertical: UL94 IEC 60695-11-10, IEC 60707, ISO 1210, GB/T 2408; GB 9493-2001

• Prueba de combustión vertical de 50W: UL94 V-0, V-1, V-2, IEC 60695-11-10, ISO 1210, GB/T 2408, GB/T 5169.16/22;

• Prueba de combustión vertical de 500W: UL94 5VA, 5VB, IEC 60695-11-20, GB/T 5169.15/17;

• Prueba de combustión vertical de materiales de película delgada: VTM-0, VTM-1 o VTM-2, ISO 9773;

• Método de prueba para el rendimiento de la combustión de los plásticos de espuma-Método de combustión horizontal: GB/T 8332, ISO 9772: HBF, HF-1 o HF-2

• Equipado con: sistema de control de flujo de llama de 500W

• Opcional: GB/T 8332-2008, prueba de rendimiento de combustión vertical de espuma

Introducción al producto:

El probador de llama horizontal y vertical es aplicable a los componentes, piezas y elementos de productos eléctricos y electrónicos y electrodomésticos, como las conchas aislantes de electrodomésticos, paneles de interruptores, placas de circuitos impresos y materiales aislantes.

GD-UL94-T2 Horizontal and vertical flame tester is in accordance with the actual needs of users, on the basis of UL94 horizontal - vertical flame tester (50W+500W) integration of "GB/T8332-2008 rigid foam combustion performance test method horizontal combustion method" test equipment and test procedures, designed as an integrated machine, so as to maximize the cost and space for usuarios.

Característica principal:

Características del gabinete y accesorio

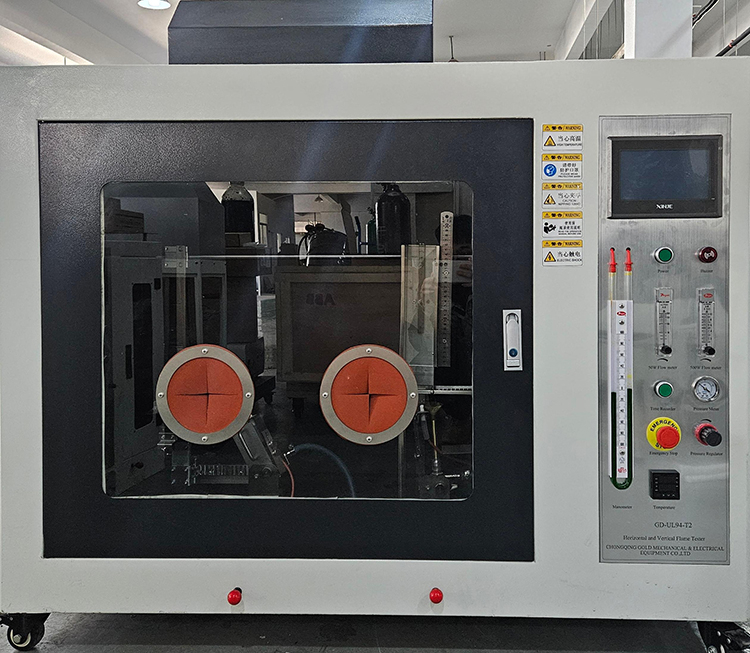

• Tamaño de la caja: Longitud 1400 mm x ancho 700 mm x altura 1300 mm;

• Cuadro de prueba grande 0.75m3, para garantizar que la prueba tenga suficiente suministro de aire;

• Tratamiento de pintura para hornear de caja, pintura negra para hornear interna (requisitos estándar), resistencia a la corrosión.

• Ventana de observación de vidrio grande, hermosa y fácil de observar el estado ardiente de la muestra.

• Diseño avanzado de apariencia industrial, operación de prueba, considerar el diseño ergonómico, el diseño de la varilla de unión fácil de alcanzar, fácil de operar.

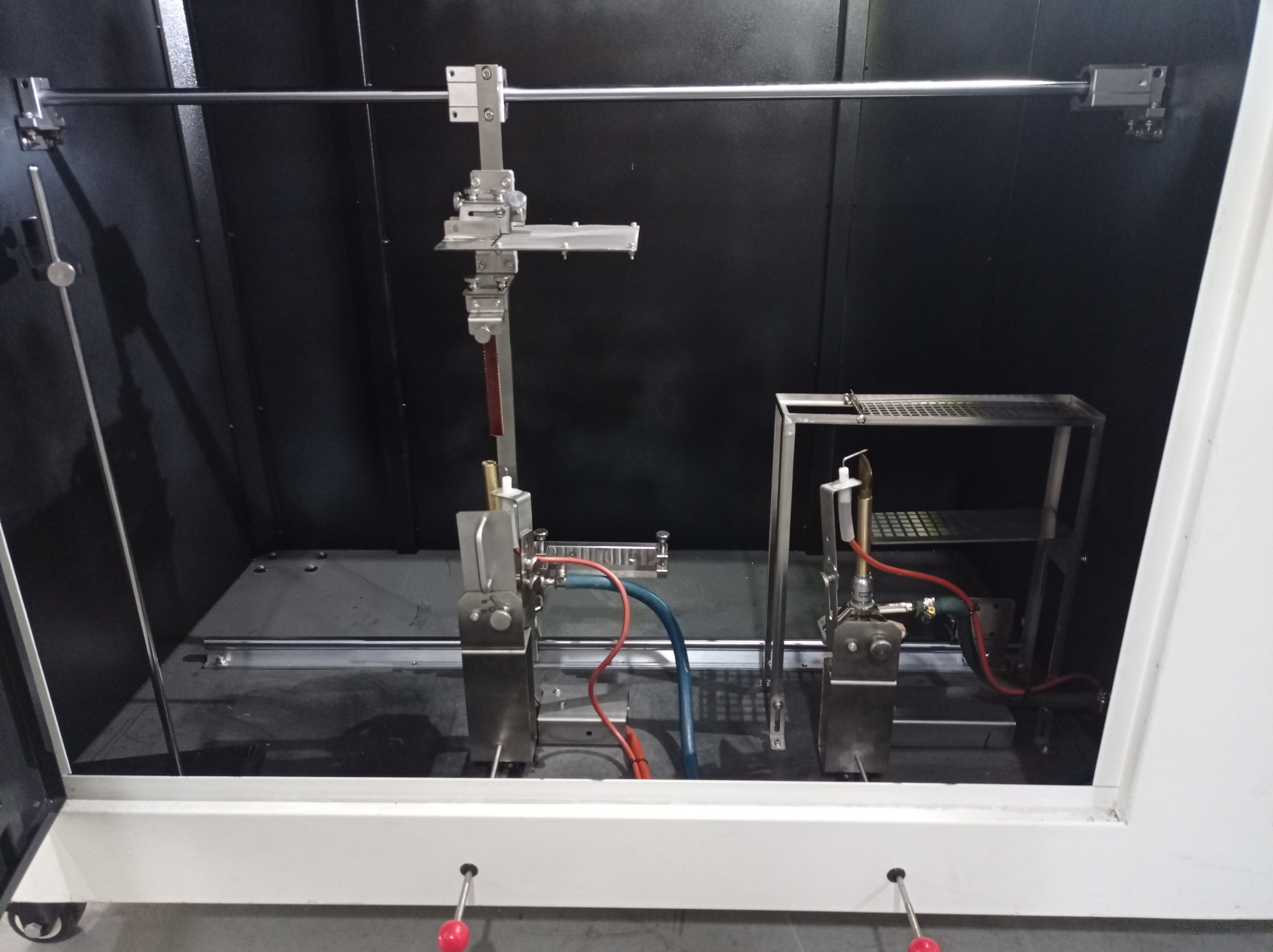

• Todos los accesorios están hechos de 304 acero inoxidable, hermoso y resistente a la corrosión. El accesorio para el diseño integrado de combustión horizontal y vertical, fácil de operar, ahorra espacio.

• El estándar establece que el soporte en forma de cuña puede ser libremente retráctil, y cumple con los requisitos de prueba de materiales especiales; Longitud 120 mm ± 2 mm, ancho 20 mm ± 1 mm; Material: 304 acero inoxidable, resistente a la corrosión.

• 304 Escala de altura de llama de acero inoxidable, precisión 0.5 mm;

• El probador consiste en una parte de prueba y una parte de control y adopta un diseño integrado para facilitar la instalación y la depuración en el sitio.

Parte de prueba HBF, HF-1 o HF-2:

• Configuración de la estación de doble quemador: el quemador Bunsen importado de los Estados Unidos cumple con ISO10093: 1998. Longitud del barril 100 ± 10 mm, diámetro interno 9.5 ± 0.3 mm. Control preciso de la altura de la llama azul 25 ~ 35 mm; Combustión horizontal con boquilla superior del ala, 400 mm de altura;

• Controlador programable PLC+ Pantalla táctil para lograr la pantalla de control/detección/cálculo/datos.

  (1) Pulse de alto voltaje de encendido automático electrónico.

  (2) Recordatorio de tiempo de tiempo, tiempo de tiempo almacenado automáticamente y reflejado en el informe de prueba.

  (3) El tiempo de prueba y el tiempo de calefacción se pueden configurar en la pantalla táctil.

  (4) Pantalla inteligente de temperatura LCD

• Medidor de presión importado y regulador de presión.

• La válvula de aguja de entrada y el medidor de flujo de masa de gas controlan con precisión el flujo de gas.

• El dispositivo de temporizador de grabación automático puede registrar el tiempo de prueba;

• Altura de la llama: Combustión horizontal: Llama azul 38 mm, temperatura medida 1000 ℃ desde la parte superior del ala;

• Soporte de muestra: combustión horizontal: malla de alambre φ0.8 mm, malla cada longitud del lado 6.4 mm, longitud de malla 215 mm, ancho 75 mm, altura 13 mm.
