UL162 EN 1568 Dispositivo de medición del tiempo de separación y relación de espuma del líquido espumoso de baja expansión

Descripción del producto:

Adecuado para determinar la proporción de formación de espuma y el tiempo de separación de líquido espumante de baja expansión.

Estándar:

1. Cumplir con la determinación de "tiempo de extracción de espuma múltiple y 25% de líquido de espuma líquida de baja expansión" en la Sección 5.8 de GB15308-2006 "Agentes extintores de espuma".

2. Cumplir con la Sección 6.4.4.1 de GB19156-2019 "Pistola de fuego" "Determinación del tiempo de extracción de líquidos y múltiples espumas";

3. Cumplir con la Sección 6.20.2 de GB20031-2005 "Condiciones técnicas generales para sistemas y componentes de extinción de incendios con espuma" "Determinación del tiempo de extracción de líquidos y múltiples espumas".

4. Cumplir con la determinación de la Sección 10.2 de UL162-2024 "Equipos de espuma y concentrados líquidos".

5 Cumplir con EN 1568-1 2018 "Medios de extinción de incendios -Espumógenos - Parte 1: Especificación para espumógenos de media expansión para aplicación superficial a líquidos inmiscibles en agua"

6. Cumplir con NFPA 11-2024 "Estándar para espuma de baja, media y alta expansión" 3. Descripción de compatibilidad del equipo

El dispositivo de medición cumple con los requisitos de múltiples estándares a través de los siguientes diseños:

1.Prueba múltiple de espuma: utiliza una pistola de espuma estándar (como PQ4/PQ8) y un método de cilindro medidor, que cumple con los requisitos de control de flujo y adquisición de datos de ISO 7203-1 y EN 1568.

2.Medición del tiempo de separación de líquidos: el material de latón/acero inoxidable del tanque receptor de separación de líquidos y la función de sincronización automática cumplen con los requisitos de precisión de UL 162 y NFPA 11.

Control de presión:

La válvula de control proporcional y el caudalímetro electromagnético garantizan una presión de suministro de líquido estable (0,3–0,65 MPa), que es compatible con las condiciones de prueba de ASTM D1881.

Principales parámetros técnicos:

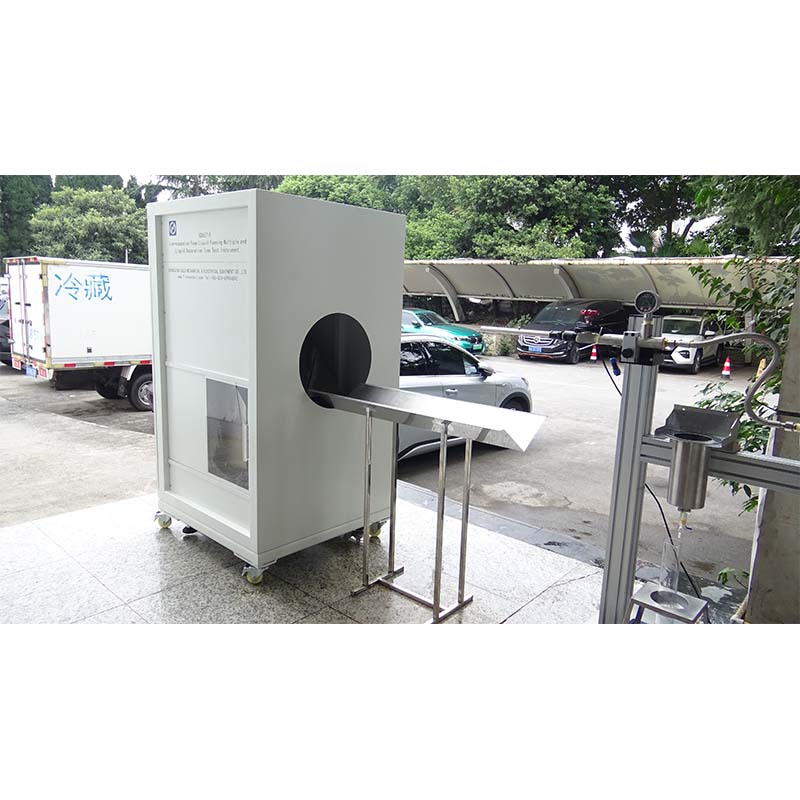

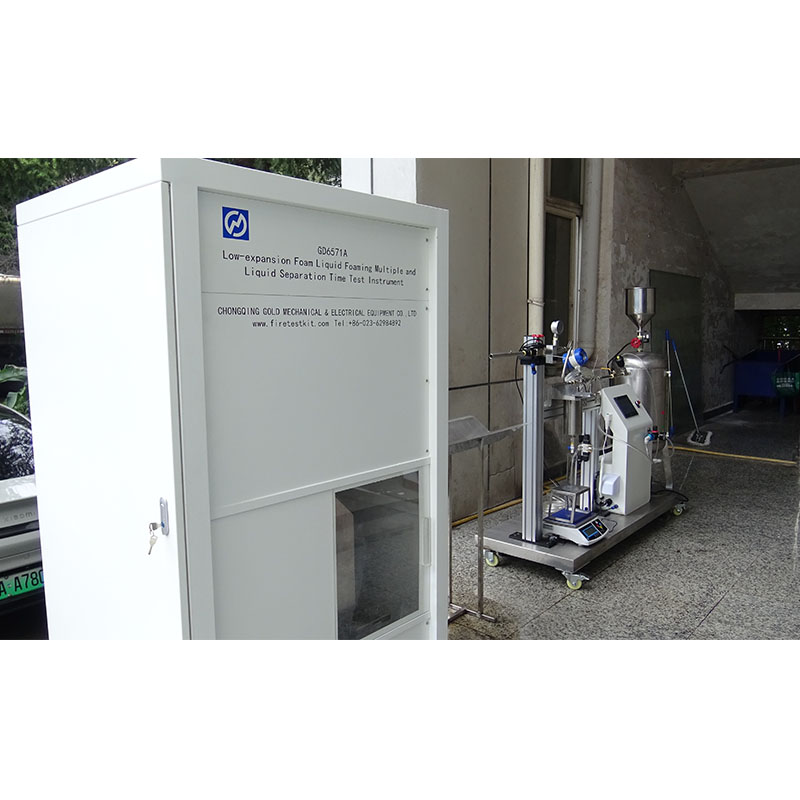

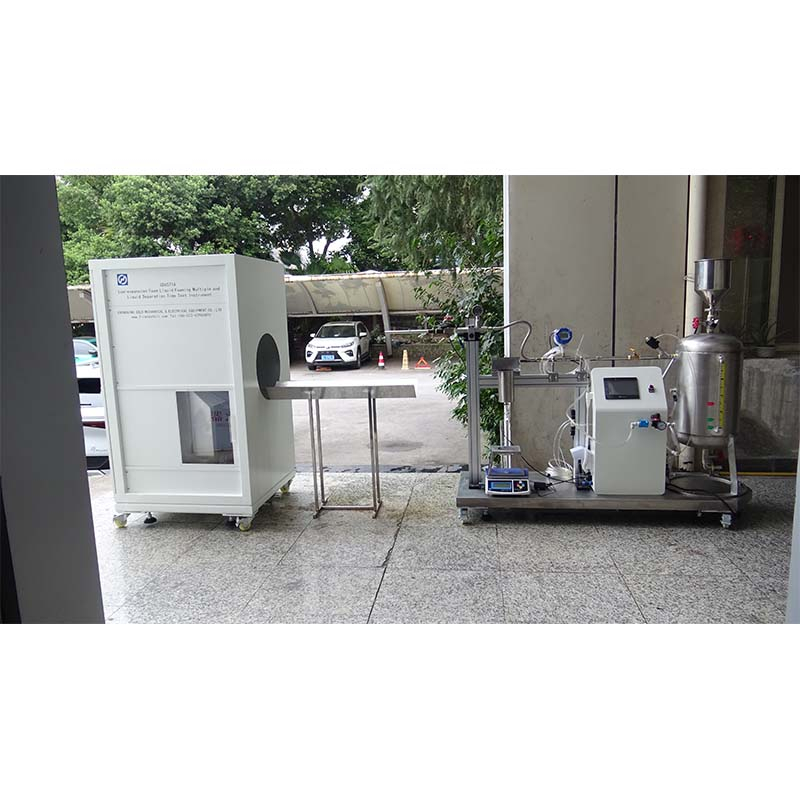

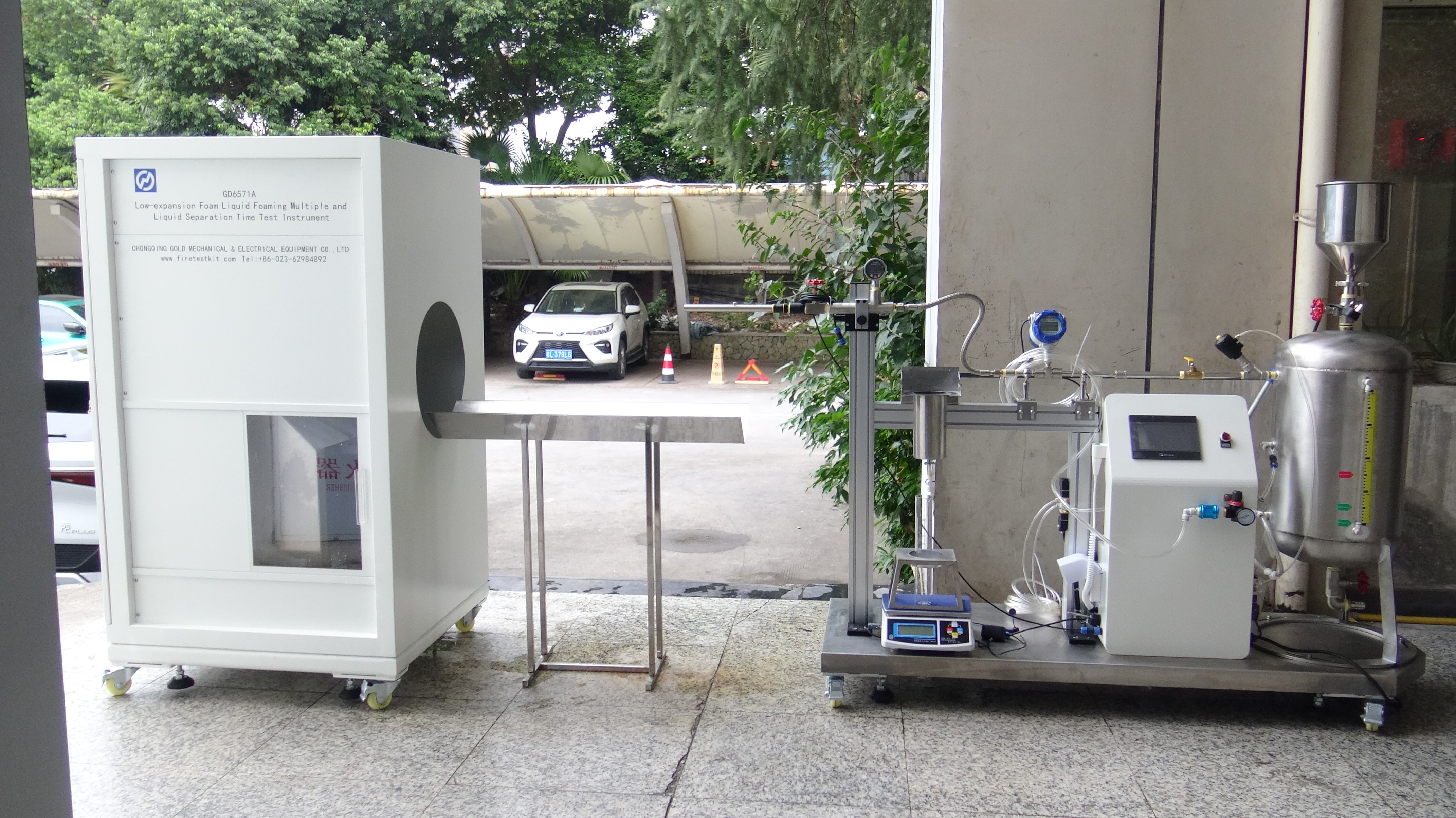

1 Composición: Consiste en un sistema de generación de espuma baja, una pistola de espuma estándar, un recolector de espuma baja y un probador de análisis de líquidos de espuma baja.

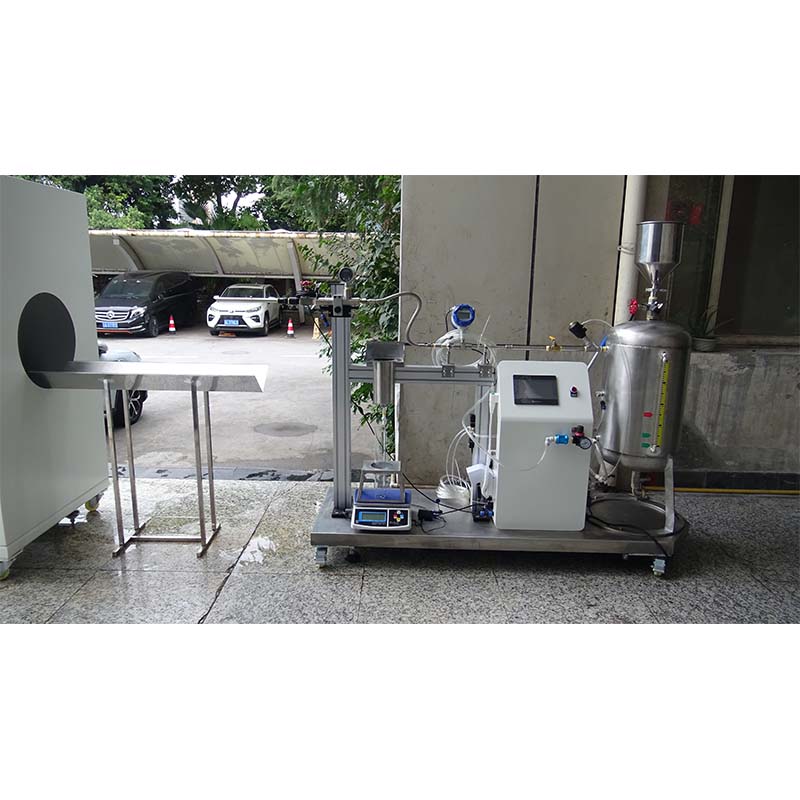

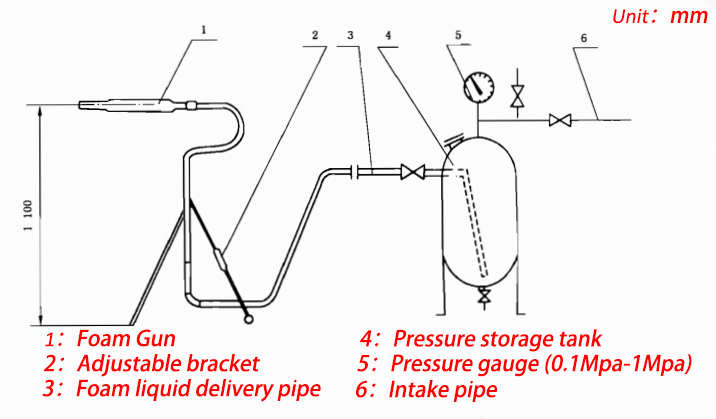

2 Sistema de generación de espuma baja y múltiple: consta de un tubo de entrada de aire, un tanque de almacenamiento resistente a la presión, un manómetro, un tubo de suministro de líquido de espuma y un soporte ajustable.

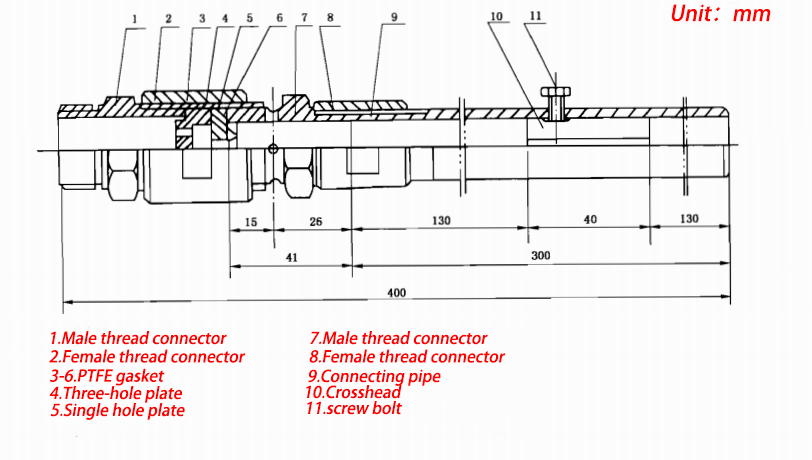

3 Pistola de espuma estándar: cuando se calibra con agua, a una presión de (0,63 ± 0,03) MPa, el caudal de agua es (11,4 ± 0,4) L/min.

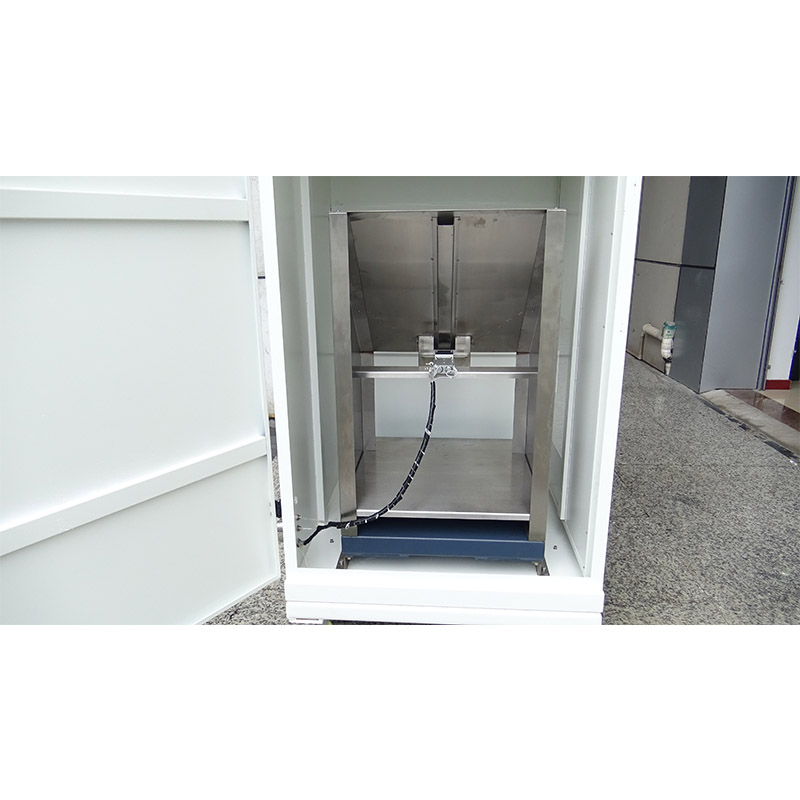

4 Colector de espuma de baja expansión: fabricado en acero inoxidable

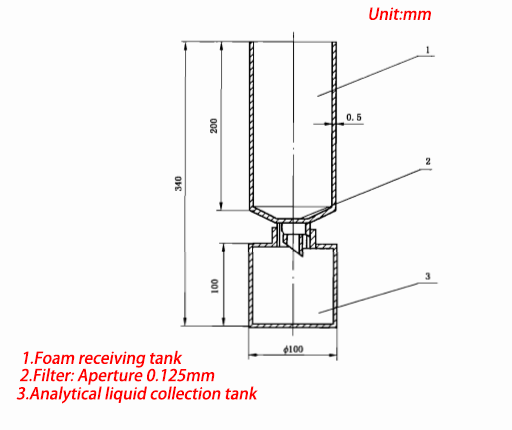

5. Analizador de líquidos: fabricado en latón; Calibre el volumen del tanque receptor de espuma con agua con una precisión de 1 ml.

Otros accesorios:

1 compresor de aire: 0,8 MPa, caudal 30 l/min;

2 Termómetro: valor de graduación 1 ℃, termómetro de mercurio;

3 Probeta medidora: 500 ml, valor de graduación 10 ml;

4 Saldo: 1000g/0,1g;

5 Cronómetro: valor de graduación 0,1s.

Requisitos del entorno de medición:

1 Temperatura ambiente: (15~25)℃

2 Temperatura de la espuma: (15~20)℃
