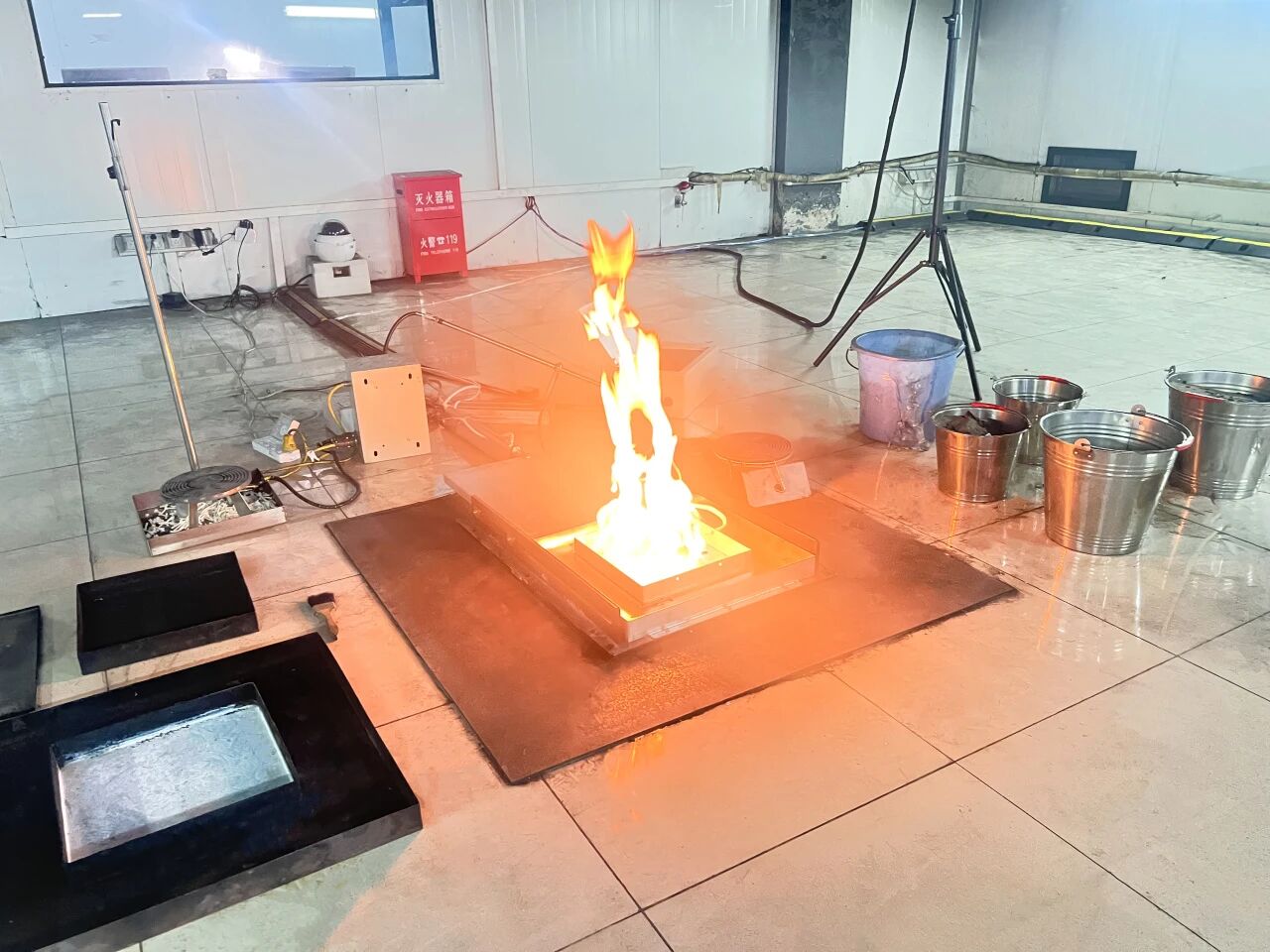

1. Introducción del producto

Este probador/lámpara de prueba/aparato de inspección de detectores de llama UV/IR EN 54-10 es un dispositivo de prueba funcional profesional diseñado para pruebas de campo y laboratorio de detectores de llama puntuales (incluidos UV, IR de banda única/doble/triple, combinaciones de UV/IR y tipos multiespectrales). Simula con precisión las señales de radiación de llama y admite pruebas básicas como pruebas de umbral de respuesta, pruebas de consistencia, pruebas de repetibilidad, pruebas de orientación, pruebas de encendido, pruebas de fluctuación de parámetros de fuente de alimentación y pruebas de interferencia de luz ambiental.

Este equipo cumple estrictamente con los requisitos de prueba para umbrales de respuesta, consistencia, repetibilidad, orientación, suministro de energía, fluctuaciones de energía e interferencia de luz ambiental según GB 12791-2006 "Detectores de llama ultravioleta de tipo puntual" (cláusulas 4.2 ~ 4.7), GB 15631-2008 "Detectores de incendios especiales" (parte de infrarrojos/ultravioleta infrarrojo de tipo puntual, cláusulas 5.2.2~5.2.7), y EN 54-10:2002 + A1:2005 "Sistemas de detección de incendios y alarma contra incendios - Parte 10: Detectores de llama - Detectores de tipo puntual". También es compatible con la verificación funcional de detectores de llama puntuales según la norma internacional equivalente ISO 7240-10 y normas similares como FM 3260.

Al emplear una fuente de simulación de radiación de alta precisión, este detector de llamas portátil, alimentado por batería recargable, es fácil de operar, seguro y confiable. Es adecuado para el mantenimiento regular, la instalación, la puesta en marcha, la verificación del rendimiento y las pruebas de certificación de cumplimiento de detectores de llamas en áreas industriales peligrosas, plantas petroquímicas, almacenes, aeropuertos, túneles y otros lugares. Es una herramienta ideal para el personal de mantenimiento del sistema de alarma contra incendios, ya que garantiza que los detectores respondan de manera confiable a llamas reales y resistan eficazmente la interferencia de falsas alarmas.

2. Artículos de inspección

Los elementos que este equipo puede probar incluyen:

Prueba de umbral de respuesta

prueba de conformidad

Prueba de repetibilidad

prueba de orientación

Prueba de encendido

Prueba de fluctuación de parámetros de fuente de alimentación

Prueba de interferencia de luz ambiental.

3. Cumple con los estándares

3.1 GB12791-2006, GB15631-2008 Detectores de llama infrarrojos y ultravioleta de tipo puntual

4.2 "Medición del umbral de respuesta",

4.3 "Prueba de cumplimiento",

4.4 "Prueba de repetibilidad",

4.5 "Prueba de orientación",

4.6 "Prueba de encendido",

4.7 "Prueba de fluctuación de parámetros de fuente de alimentación",

4.7 "Prueba de interferencia de luz ambiental",

5.2.2 "Prueba de cumplimiento",

5.2.3 "Prueba de repetibilidad",

5.2.4 "Prueba de orientación",

5.2.5 "Prueba de encendido",

5.2.6 "Prueba de fluctuación de parámetros de alimentación",

5.2.7 "Prueba de interferencia de luz ambiental";

3.2 EN 54-10 Sistemas de detección y alarma de incendios. Parte 10: Detectores de llama. Detectores puntuales.

Medición del umbral de respuesta,

prueba de cumplimiento,

prueba de repetibilidad,

prueba de orientación,

prueba de encendido,

prueba de fluctuación de parámetros de fuente de alimentación,

Prueba de interferencia de luz ambiental.

3.3 ISO 7240-10:2012 - Sistemas de alarma y detección de incendios. Parte 10: Detectores de llama de tipo puntual.

3.4 FM 3260 - Norma de aprobación para detectores de radiación de llama para señalización automática de alarma contra incendios

4. Alcance del producto para pruebas

Este dispositivo de prueba está diseñado específicamente para probar detectores de llama infrarrojos y ultravioleta de tipo puntual que cumplen con las normas EN 54-10/ISO 7240-10. La gama precisa cubre los siguientes tipos de productos individuales (compatibles con varios detectores como UV, IR y UV/IR):

Detector de llama ultravioleta (UV) (banda de 185-260 nm, tipo UV único)

Detector de llama infrarrojo (IR) de banda única

Detector de llama infrarrojo de doble banda (IR/IR)

Detector de llama infrarrojo de triple banda (IR3)

Detector de llama combinado UV/IR (UV + infrarrojo único)

Detector de llama combinado UV/IR2 (UV + infrarrojo dual)

Detector de llama infrarrojo multiespectral (tipo IR de banda ancha)

Cubre todos los detectores de llama de tipo puntual con niveles de sensibilidad EN 54-10 Clase 1/2/3 (para pruebas funcionales de laboratorio o de campo, excluidos detectores lineales o de vídeo).

5. Principales Especificaciones Técnicas

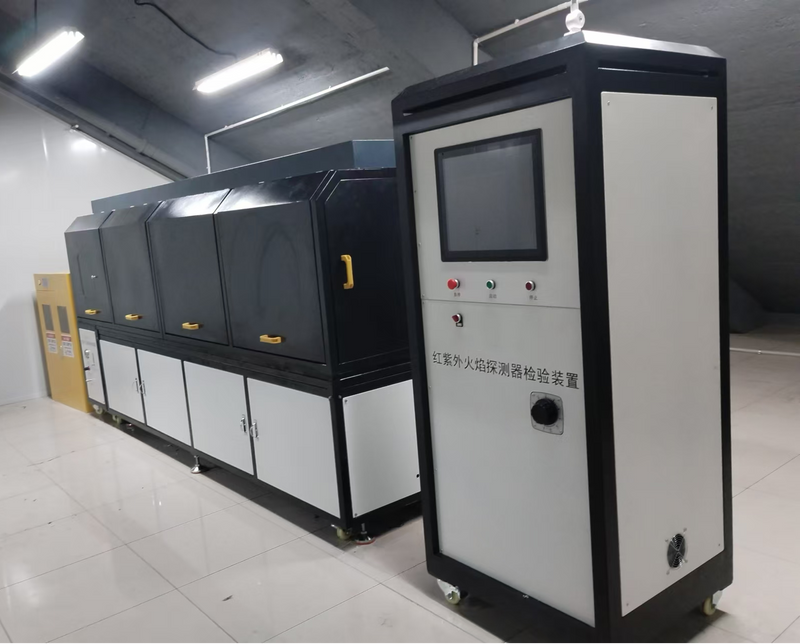

5.1 Composición del instrumento: Consta de pista óptica, fuente de luz roja y ultravioleta, filtro de densidad neutra, obturador, modulador, soporte para portaobjetos de muestra, etc.

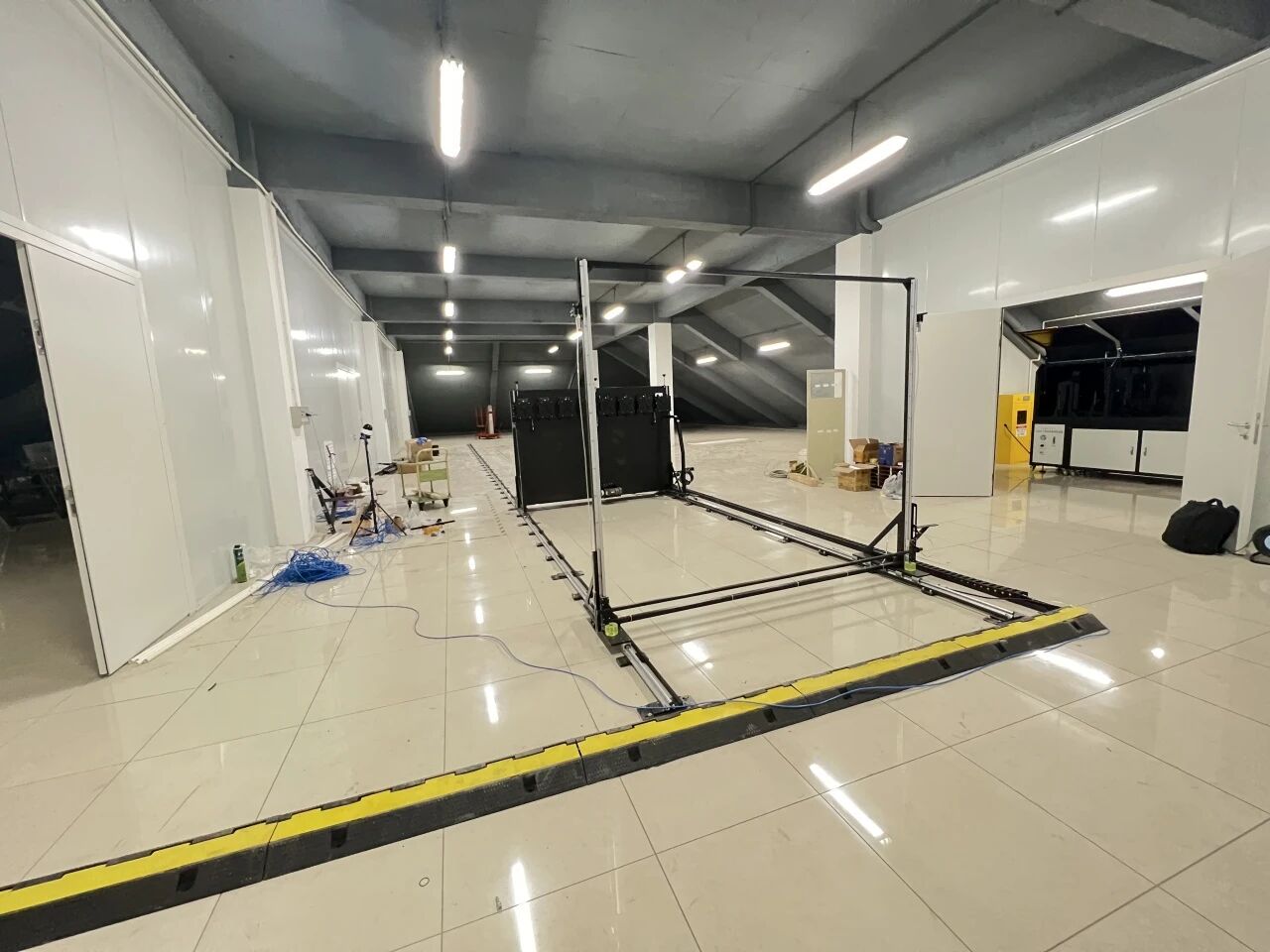

5.2 Pista óptica:

5.2.1 Pista de desplazamiento eléctrica dual, longitud efectiva: 2,5 m, precisión de medición del movimiento dentro de ±4 mm;

5.2.2 Rectitud: <0,04 mm;

5.3 Fuente de luz roja y ultravioleta:

5.3.1 Utiliza la llama generada por la combustión de metano como fuente de luz roja y ultravioleta;

5.4 Gas Combustible: Metano con una pureza no inferior al 99,9%;

5.5 Asegura que la variación en la energía radiante de la fuente luminosa sea inferior al ±5%;

5.6 La tubería de suministro de gas adopta una válvula reguladora de flujo de gas;

5.7 La tubería de suministro de gas adopta una válvula solenoide de gas, con el corte del suministro de gas controlado por la unidad de control;

5.8 Método de encendido: Encendido electrónico de alto voltaje por control remoto;

5.9 Filtro de densidad neutra:

5.9.1 Función: Atenuar la radiación ultravioleta;

5.9.2 Longitud de onda: 200 nm ~ 300 nm, filtro de densidad neutra ultravioleta neutra, filtros de densidad neutra física del 50 % y 60 %;

5.10 Modulador:

5.10.1 Se utiliza para muestras que requieren una frecuencia de centelleo específica;

5.10.2 Consta de un picador y un motor de corriente continua;

5.10.3 El ajuste del motor de CC para impulsar el helicóptero a la frecuencia de rotación deseada modula la radiación generada por la combustión de la llama.

5.11 Soporte de diapositivas de muestra:

5.11.1 Función: Permite montar diferentes tipos de muestras y posibilita el deslizamiento a lo largo de la pista óptica;

5.11.2 Altura del soporte deslizante: ajustable de 10 a 200 mm

5.11.3 Tratamiento del soporte del portaobjetos: Todo el soporte se ennegrece para evitar reflejos en la superficie;

5.11.4 Ajuste del ángulo de montaje de la muestra: Permite la rotación sobre la línea perpendicular desde el eje de la pista óptica y la rotación independiente alrededor de un segundo eje perpendicular al eje óptico, pasando por la intersección del eje óptico y el plano del elemento sensor del detector, con una precisión de ángulo de ±5°. El ángulo entre el eje de la muestra y el eje óptico se puede ajustar a 0°, 15°, 30°, 45° y 60°.

5.11.5 Velocidad de movimiento del soporte de la mesa deslizante: 50 mm/s

5.11.6 Distancia del detector desde el rango de movimiento de la llama: 0~2500 mm (posición inicial predeterminada de fábrica 2000 mm)

5.12 Medición del valor D del punto de respuesta: Un motor paso a paso impulsa el soporte de montaje de la muestra, lo que permite una medición precisa del valor D del punto de respuesta de la muestra.

5.13 Prueba de fluctuación de parámetros de la fuente de alimentación:

5.13.1 Se utiliza fuente de alimentación ajustable;

5.13.2 Rango de ajuste de voltaje: 0~50V, ajustable arbitrariamente;

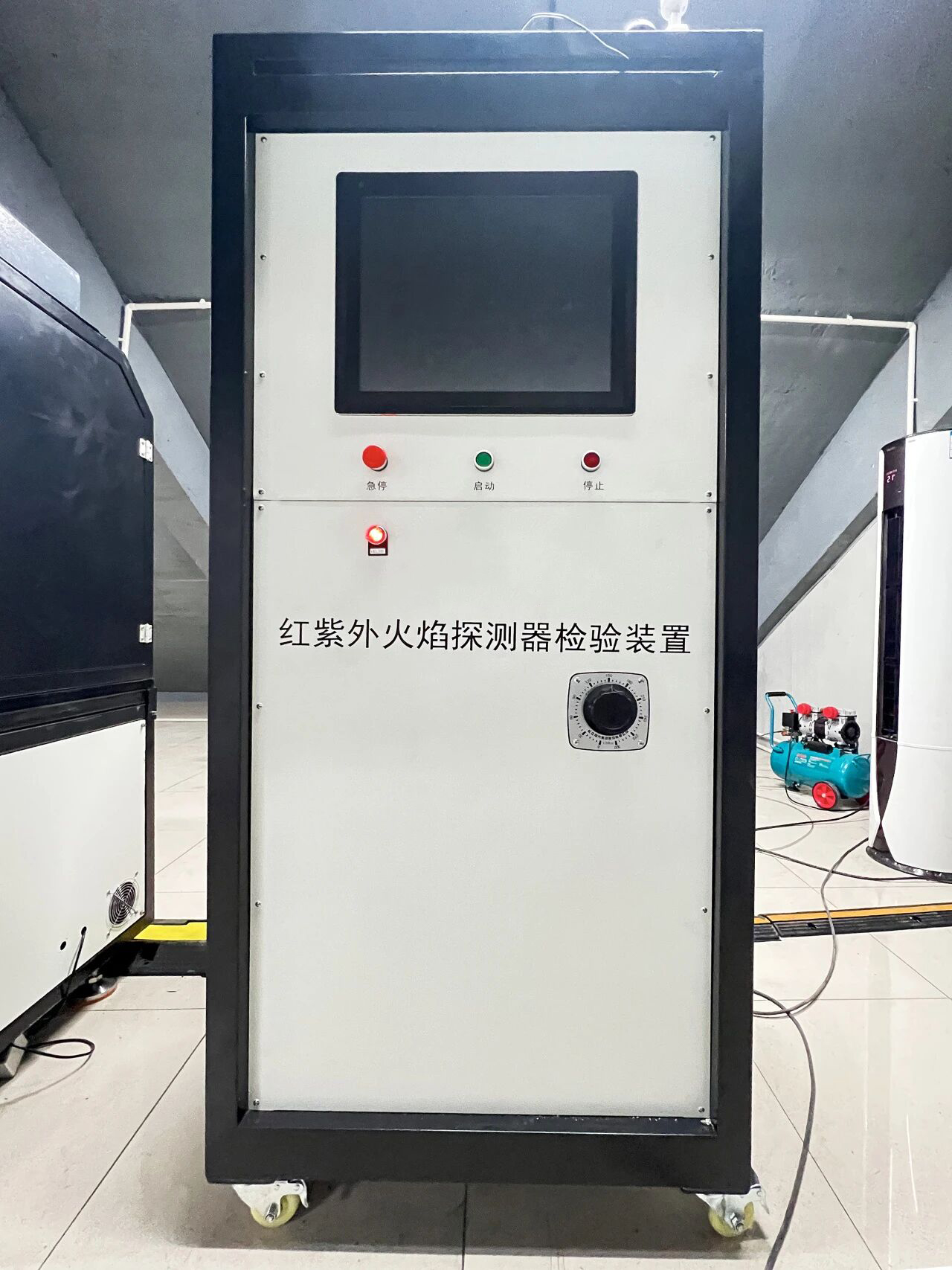

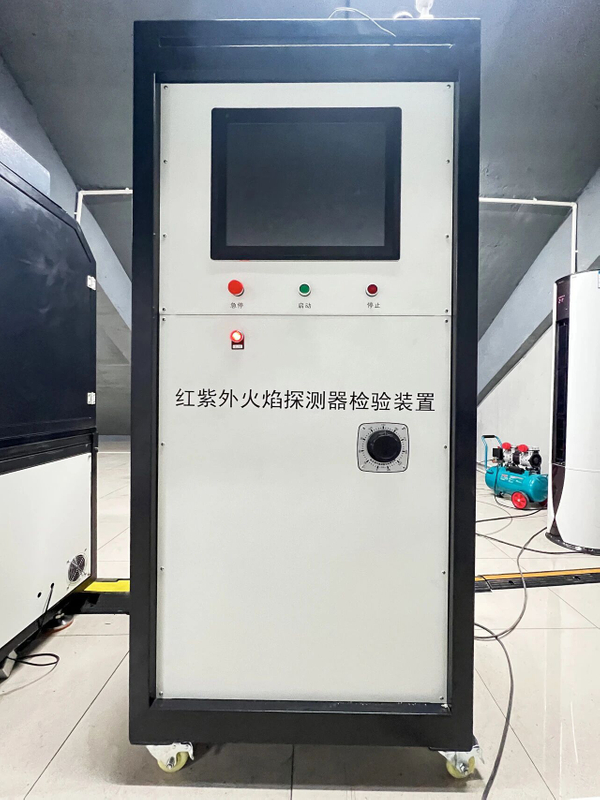

5.14 Sección de control:

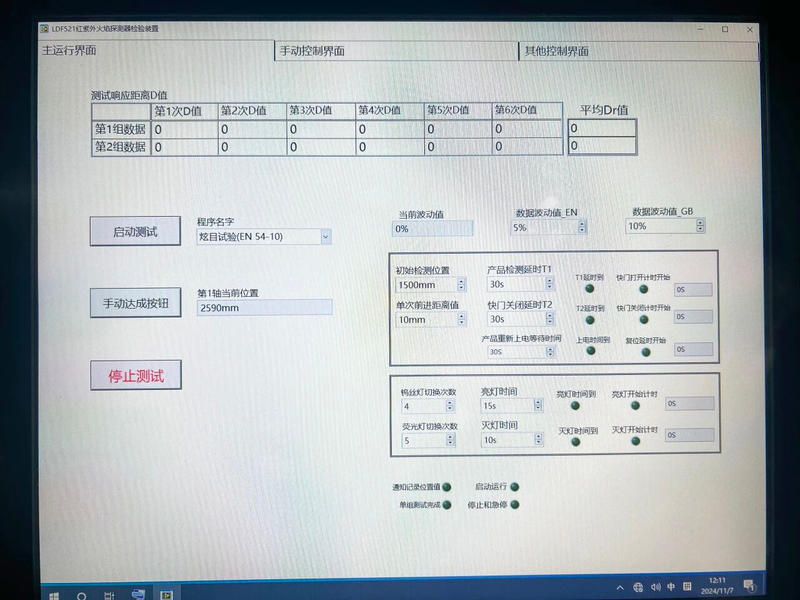

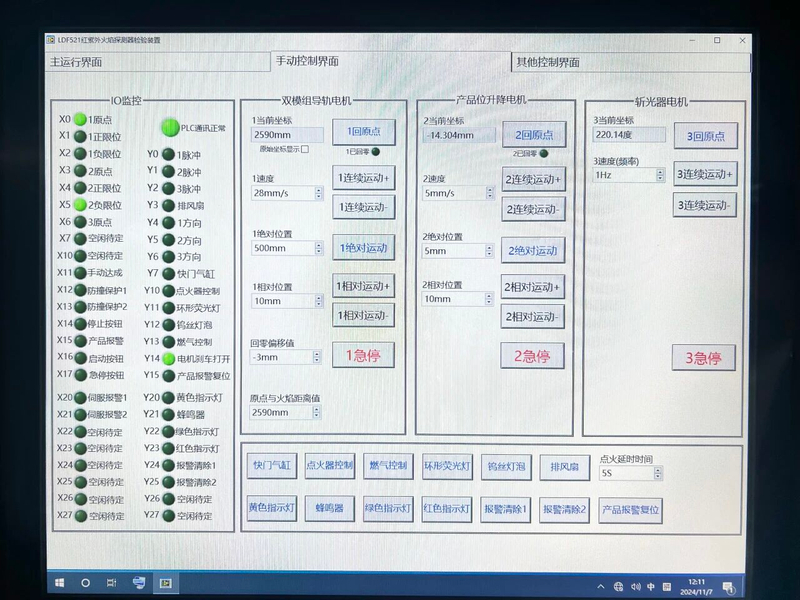

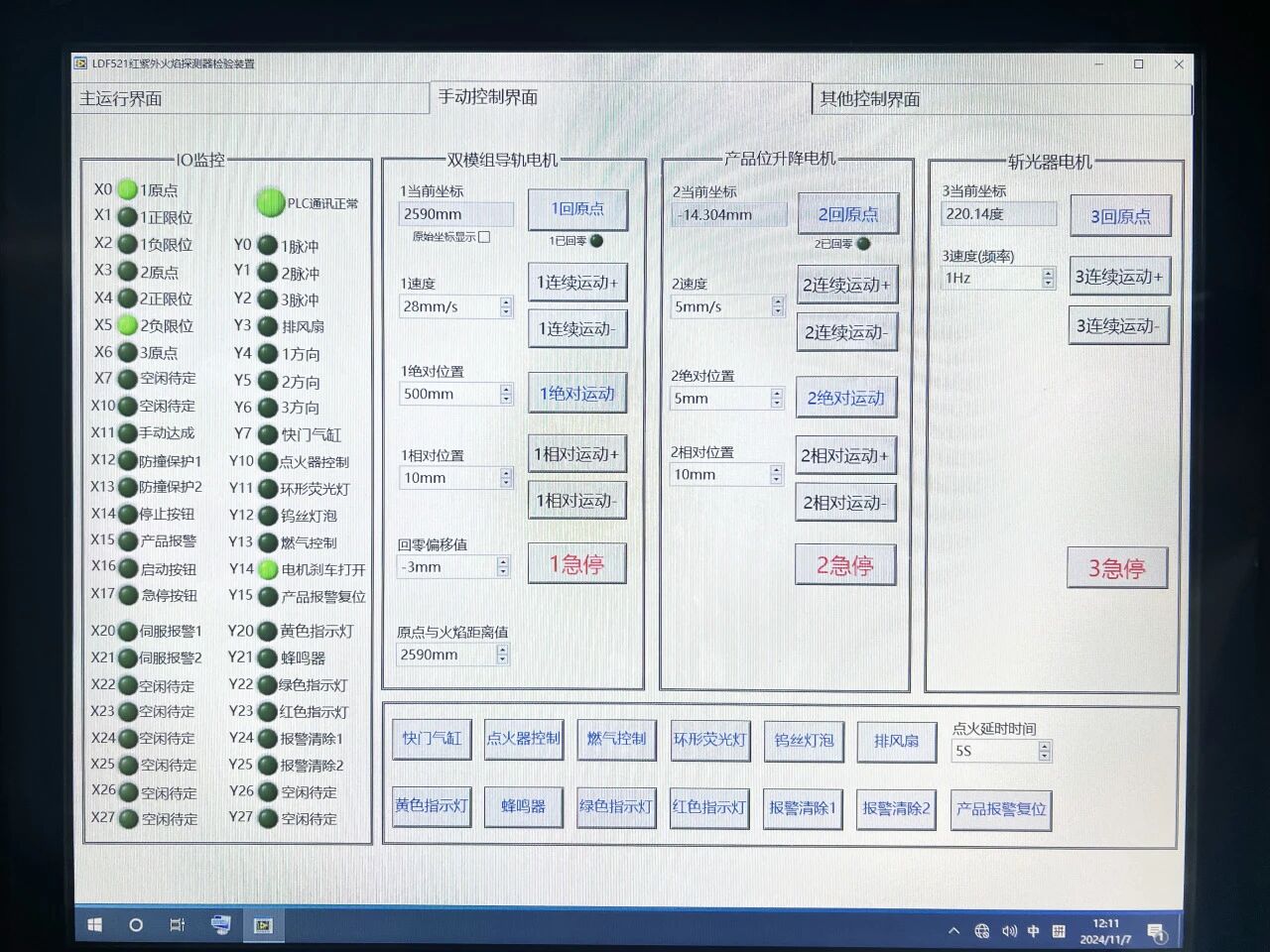

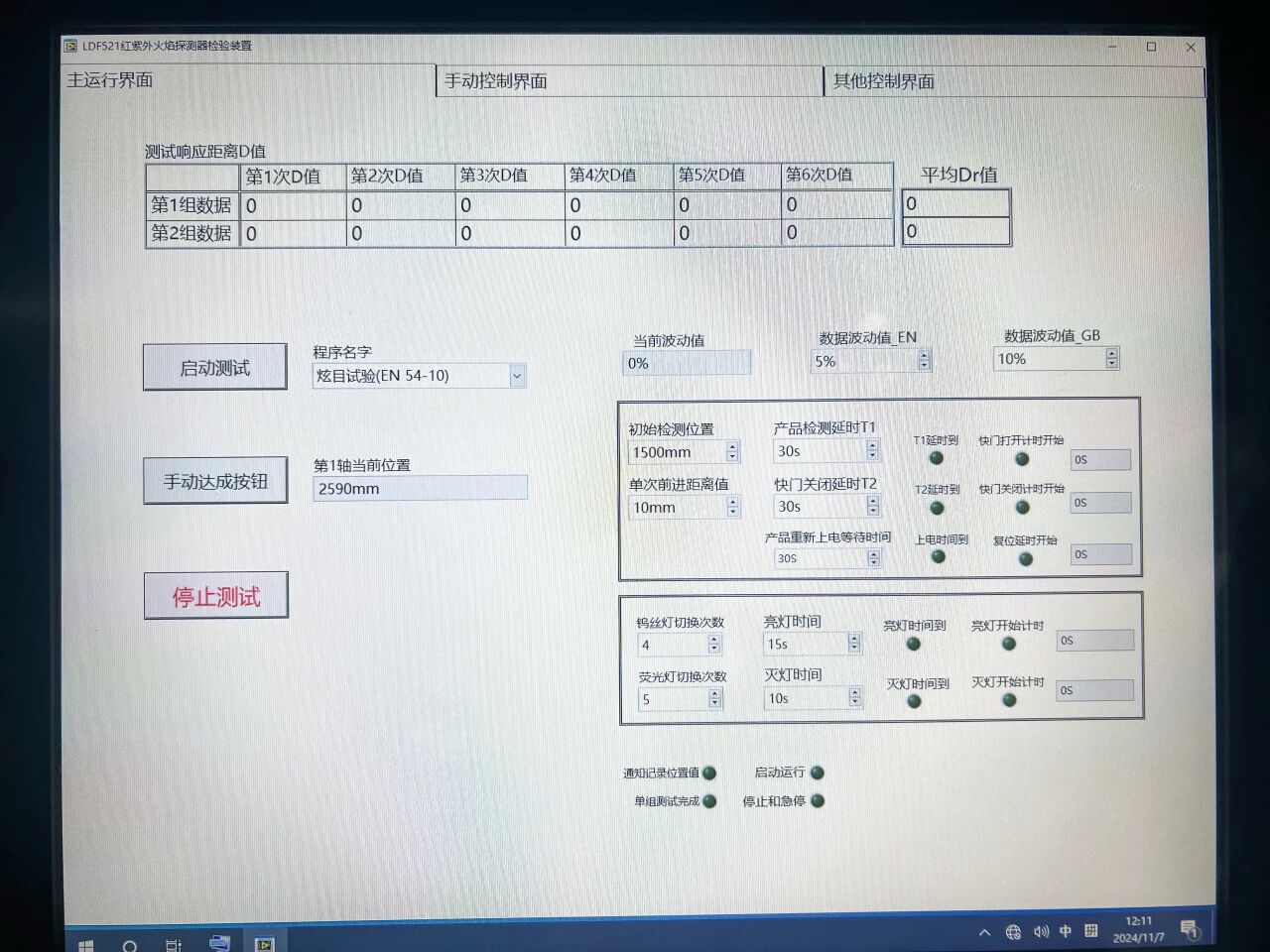

5.14.1 Se utiliza pantalla táctil + control PLC;

5.14.2 Motores: Dos motores paso a paso controlan el movimiento horizontal y el ángulo de rotación de la pista óptica respectivamente; Un motor de CC controla el modulador para cambiar la frecuencia del flash.

5,15 Frecuencia del interruptor: 0-14Hz; (La frecuencia del picador se puede ajustar continuamente durante el uso; cuando no está en uso, el picador gira automáticamente hasta la posición de parada sin obstruir el paso de la luz);

5.16 Obturador: Facilita la recepción por parte del detector de fuentes de luz roja y ultravioleta, y debe permitir controlar el tiempo de exposición del detector a la fuente de luz con una precisión de 2 segundos;

5.17 Aparato de prueba de interferencia de luz ambiental: La fuente de luz consta de dos lámparas incandescentes idénticas de filamento de tungsteno de 25 W con carcasas de vidrio transparente que cumplen con IEC 60064. La fuente de luz debe funcionar con una red eléctrica de CA de 50 Hz. La temperatura de color de la lámpara es 2850K±100K, lo que garantiza una iluminancia de 100Lx en el plano del sensor del detector;

5.18 Fuente de alimentación: 50 Hz, 220 V CA, 600 W.

5.19 Rayo láser: Facilita el ajuste de la muestra y la fuente de luz para que estén en la misma línea horizontal.

Radiómetro 5.20 no incluido.

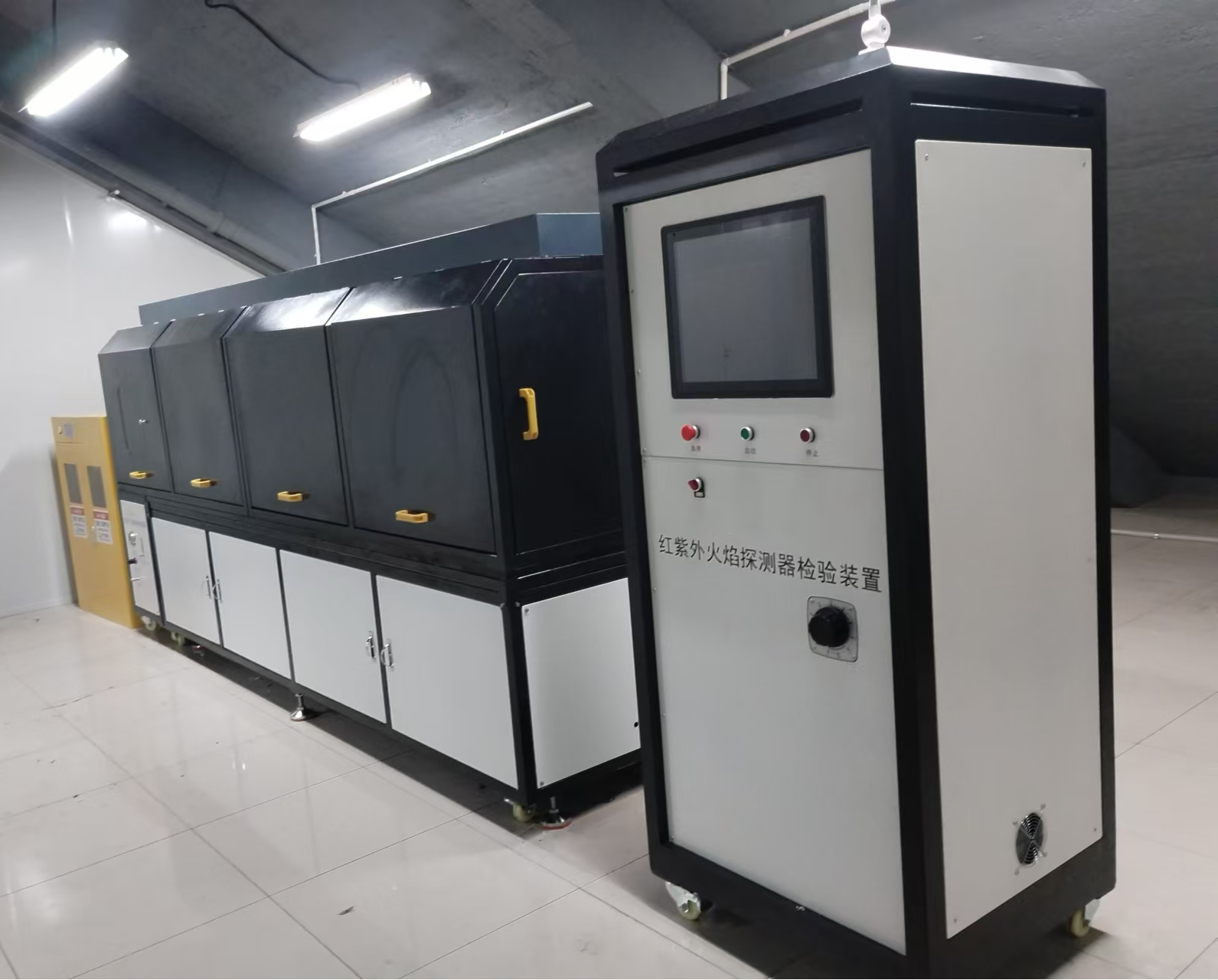

6. Componentes principales

7. Requisitos del sitio del laboratorio

7.1 Requisitos ambientales del laboratorio

Temperatura: 15 ℃ ~ 35 ℃ (alrededor de 25 ℃ es ideal)

Humedad relativa: 25% RH ~ 75% RH

Presión atmosférica: 86kPa~106kPa

Sin luz solar directa ni otras fuentes de calor directas.

Sin llamas abiertas

No hay flujos de aire fuertes, campos electromagnéticos fuertes ni vibraciones fuertes cerca

Fácil acceso a la fuente de alimentación

Piso relativamente nivelado

Espacio utilizable: Largo 3,8 metros, Ancho 3,0 metros (incluido el espacio operativo), Alto 3,0 metros o más

7.2 Requisitos de equipos e instalaciones

Dimensiones del equipo y consumo de energía:

Dimensiones del equipo: Largo*Ancho*Alto: 2780 mm×530 mm×1370 mm

Potencia Total: CA 220 V, 600 W.

Fuente de alimentación: AC220V 50HZ (fluctuación de voltaje ≦±10%)

Metano: 99% metano (1 botella), nuestra empresa proporciona un gabinete para cilindros de gas.

El laboratorio debe estar bien ventilado.

La distancia mínima entre el equipo y la pared es de 600 mm.
