Aparato de prueba de seguimiento IEC60112

El tester del índice de seguimiento cumple con GB / T 4207, IEC 60112 y otros estándares de prueba. El comprobador de índice de seguimiento se utiliza para evaluar el rendimiento de resistencia de fugas de la superficie de material aislante sólido bajo la acción combinada del campo eléctrico y el medio húmedo o contaminado.
Estado de Disponibilidad:
Cantidad:
  • Gd-iec60112
  • GOLD
  • 9031809090

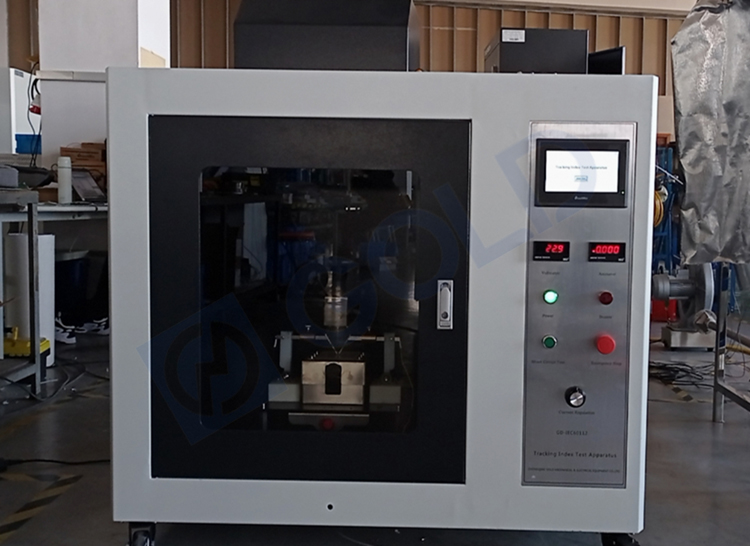

Aparatos de prueba de seguimiento IEC 60112

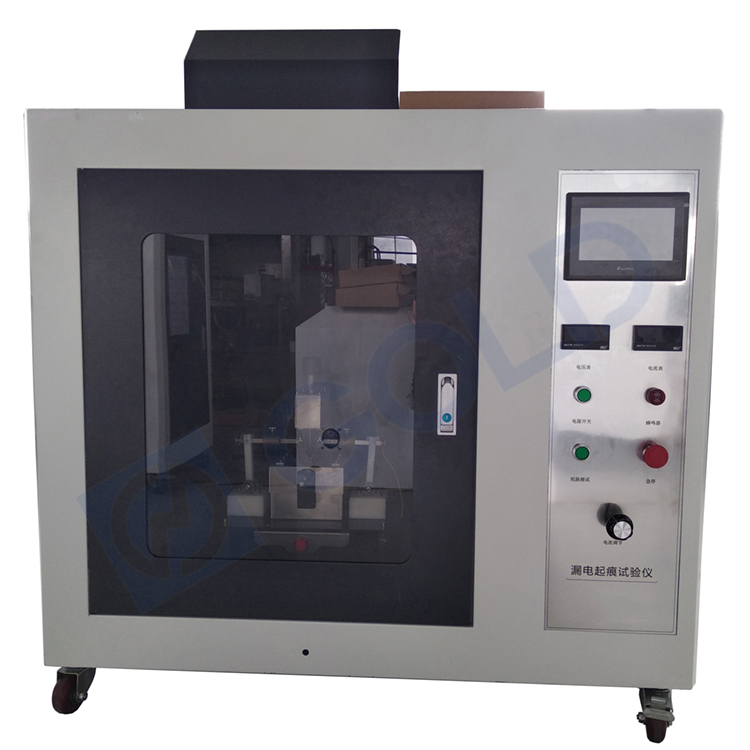

IEC 60112 TRACKING INDEX TESTER


Introducción:

El aparato de prueba de seguimiento está en estricto de acuerdo con los estándares GB4207, IEC60112 para diseñar y fabricar. Es adecuado para iluminación, equipo eléctrico de bajo voltaje, electrodomésticos, máquinas eléctricas, motores, herramientas eléctricas, equipos electrónicos, instrumentos eléctricos. También se aplica para aislamiento, plástico, conectores eléctricos, industria de accesorios. Método para la determinación de la prueba y los índices de seguimiento comparativo de materiales de aislamiento sólido. Son características simples, precisas, confiables y prácticas.



Estándar:

GB / T4207

GB4706.1

ASTM D 3638-92

IEC60112

Ul746a



Característica:

1. El tratamiento de la pintura de la cámara de combustión para que sea resistente a la corrosión. Las dimensiones del aparato de prueba de seguimiento: 1200mm x 600mmx 1200mm.

2. Todos los soportes de muestra del aparato de prueba de seguimiento están hechos de acero inoxidable.

3. El dispositivo consta de voltímetro, amperímetro, relés de sobrecorriente de tiempo, fuentes de alimentación, sistema de control de circuitos, interruptores de botón, luces y otros componentes;

4. El dispositivo de goteo automático incluye el tubo de caída, la boquilla de goteo, el conteo significa el recuento de goteo del dispositivo, el dispositivo de control de goteo, desplegando las herramientas de medición del volumen;

5. Se puede ajustar el dispositivo de boquilla de goteo; ajustar la altura de 30-40 mm; Asegurar la posición de goteo en medio de los dos electrodos;

6. Los medios de electrodo comprenden electrodo de platino, los accesorios del electrodo, el calibre de 4 mm, etc., el electrodo se puede ajustar, extraíble;

7. Ancho de electrodo 5 mm, espesor 2mm, 99.9% Pureza platino, punta de 30 a 60 grados;

8. El rango ajustable de la presión de la muestra del electrodo (1.00n ± 0.001n); distancia de electrodo 4.0mm ± 0.01mm, ángulo 60 ° ± 5 °;

9. Con la etapa de muestra;

10. Con el vidrio: espesor ≥4 mm;

11. Con electrolito: cloruro de sodio y reactivo de ácido sulfónico de alquilo naftaleno cada botella.


Sistema de control de seguridad:

1. El voltaje de prueba: 0 ~ 1000V ajustable. El error máximo del voltímetro muestra: 1%.

2. Corriente de cortocircuito: (1 huéspedes 0. 1) A. El valor de gota de voltaje no exceda el 10%.

3. La corriente de prueba excede la duración de 0.5A de más de dos segundos, el sistema apaga automáticamente el equipo.

4. Sistema de control de la puerta de seguridad; Se abre la puerta, el sistema de prueba no funciona.

5. El electrodo: electrodo de platino rectangular de 5 mm × 2 mm y electrodo de latón de cada par. Requisitos de tamaño de IEC60112 Figura B.1.

6. El electrodo: el ángulo formado entre los electrodos es de 60 ° Discapacidades 5 °, un tono de (4 Suelo 0.1mm).

7. El electrodo: la presión de muestra: 1 00n Discapacidades 0.05N.

8. Sistema de goteo: (30 ± 5) segundos (a tiempo 29.8s + Duración de goteo de goteo de goteo Abrir 0,2S) Conteo automático, Pantalla digital (se puede preestablecer), 50 gotas de tiempo: (24.5 Suelo 2) Min.

9. Sistemas de goteo: una caída de la punta de la aguja fluida a la altura de la superficie de la muestra: 35 mm Discapacidades 5 mm (adjunte un indicador para medir su referencia).

10. Sistemas de goteo: Peso del goteo: 20 gotas: 0.380g ~ 0.489g; 50 gotas: .. 0 997g ~ 1 147g.

11. PLC con sistema de control de pantalla táctil; Para lograr la prueba más inteligente, más conveniente ha sido operado.

12. Los datos de prueba se registran automáticamente, el almacenamiento automático, la recuperación gratuita.

Aparatos de prueba de seguimiento IEC60112

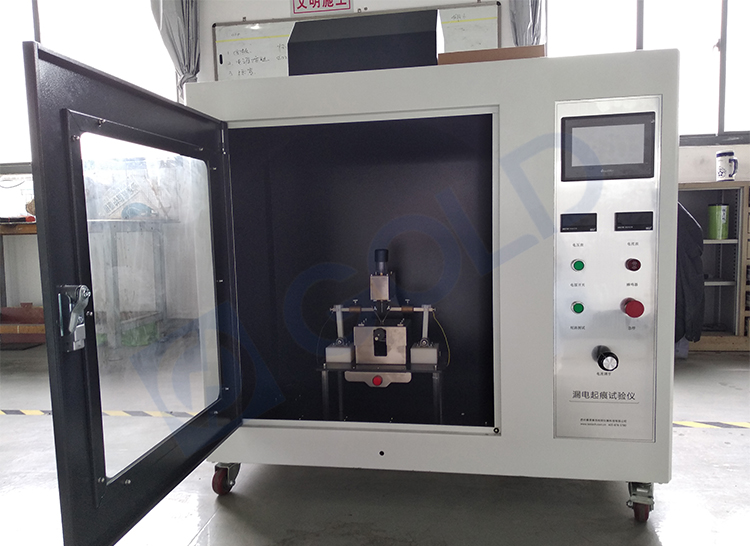

Tester del índice de seguimiento GD-IEC60112



Especificación:

Material de electrodo

Punta de electrodos - Metal Platinum (Platino)

Presión de electrodo

1.0 ± 0.05n

Distancia de electrodo

4.0mm ± 0.01mm, el ángulo 60 ° ± 5

Voltaje del electrodo

100 ~ 600V (48 ~ 60Hz) Ajustable, corriente de cortocircuito 1.0 ± 0.1A de menos del 10%

Cayendo la altura

Por 30 ~ 40 mm ajustable

Tamaño de caída

44 ~ 55 gotas / 1cm3 ajustable

Tiempo de caída

30 ± 5s,

Tiempos de caída

0 ~ 9999 veces disponible

El juicio de fuga

Cuando la corriente de bucle es mayor que 0.5A y mantiene durante 2 segundos, el relé cortó la corriente y el resultado indica que la muestra falló

El proceso de prueba

Control automático, ventilación independiente.

El estándar de referencia

IEC60112, GB / T4207, GB4706.1

El volumen interior

0.1 m³ (se puede personalizar 0.5 m³ o 0.75 m³)

Las dimensiones externas

630mm ancho x390mm profundidad x750mm altura
