Probador de llama de aguja IEC 60695

Probador de llama de aguja IEC 60695

Introducción:

Needle Flame Tester cumple con las normas nacionales GB4706.1-1998 para diseñar y producir. El probador se aplica para iluminación, equipos eléctricos de bajo voltaje, electrodomésticos, máquinas eléctricas, motores, herramientas eléctricas, equipos electrónicos, instrumentos eléctricos, conectores eléctricos. , accesorios y otros equipos y piezas eléctricos y electrónicos, departamentos de investigación de componentes, producción y control de calidad y materiales aislantes, plásticos u otra industria de materiales combustibles sólidos para llevar a cabo experimentos de ignición de llamas pequeñas.

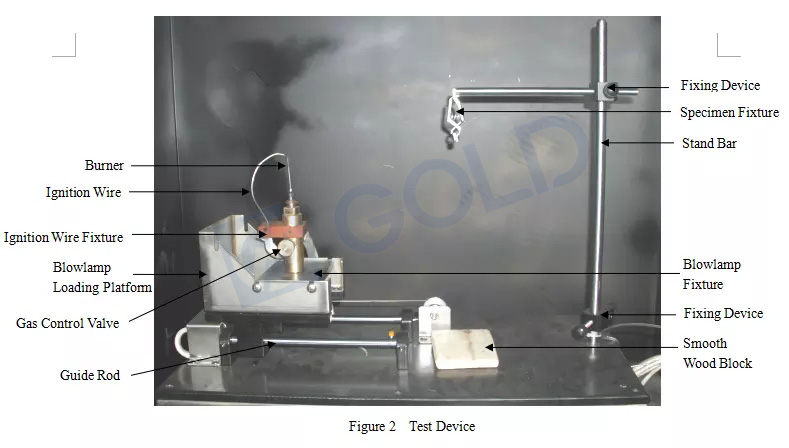

El probador de llama con aguja utiliza un quemador de aguja de tamaño estándar (Φ0.9 mm) y quema la muestra con gas específico (butano) en un ángulo de 45 °. La situación de combustión de la muestra, el tiempo de combustión y la duración de la combustión

---

Estándar:

GB4706.1,

GB5169.5-2008,

IEC60695-2-2

IEC60695-11-5etc.

---

Parámetros técnicos:

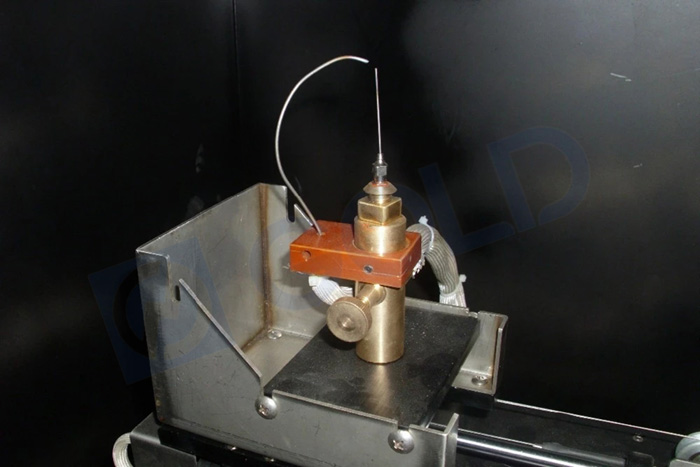

1. Quemador de aguja: acero inoxidable, diámetro interno de ¢ 0.5 ± 0.1 mm, diámetro externo de no más de ¢ 0.9 mm, longitud 35 mm más agujas, sin acceso al aire;

2. El ángulo del quemador: vertical (al ajustar y medir la altura de la llama) o inclinado 45 ° (la prueba)

3. Gases de combustión: 95% de gas butano o gas propano;

4. Capa de lecho encendida: tablón de pino blanco (grosor 10 mm), la superficie que cubre la capa de papel de seda estándar de 12 ~ 30 g / m2 se aplica a una llama más baja de 200 mm ± 5 mm

5. Rango de temperatura: 0-1000 ℃

6. Los requisitos de temperatura de la llama: de 100 ± 2 ℃ ~ 700 ℃ ± 3 ℃, deben completarse dentro de 23.5 ± 1.0s;

7. La altura de la llama: 12 mm ± 1 mm;

8. El tiempo de grabación: 0s ~ 999.9s ajustable, generalmente establecido en 30s;

9. Tiempo de grabación: 0s ~ 999.9s, grabación automática, pausa manual;

10. Espacio de prueba: ≥0.5m3, fondo negro, (se puede personalizar cúbico 0.75 m3 o 1 m3 según los requisitos del cliente);

11. Sensor de temperatura: termopar con revestimiento de aislamiento tipo K (Φ0.5mm)

12. Programa de prueba de control automático, sistema de ventilación independiente;

13. Dimensiones: 1120 (L) * 520 (W) * 1250 (H) mm, escape Φ100mm;

14)Potencia de prueba: 220V / AC, 50H.

---

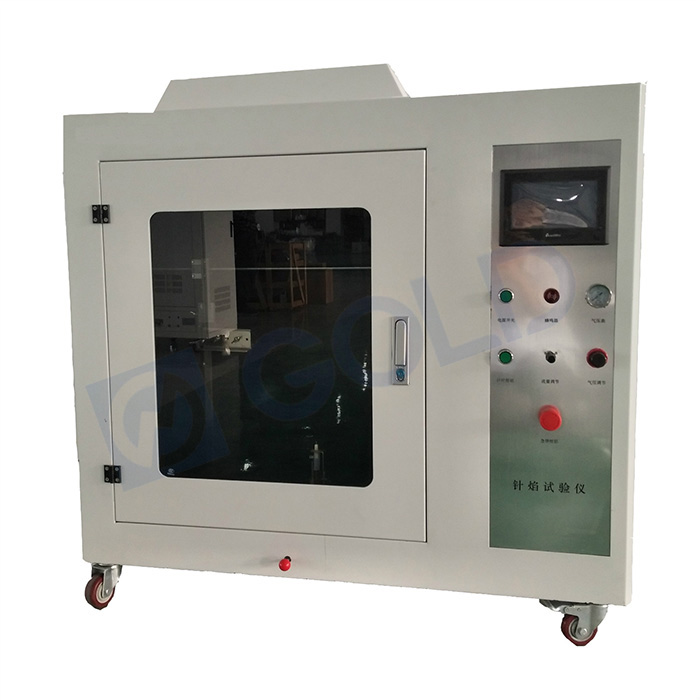

Detalles de producto:
