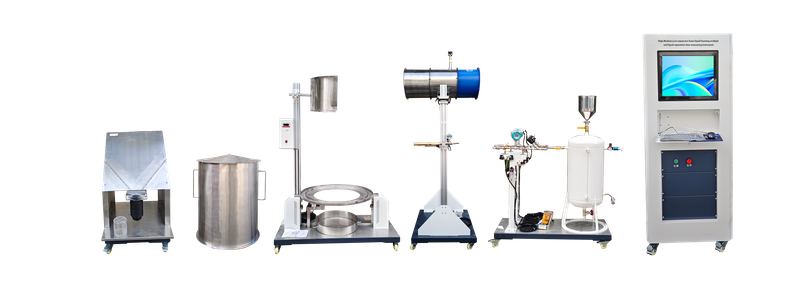

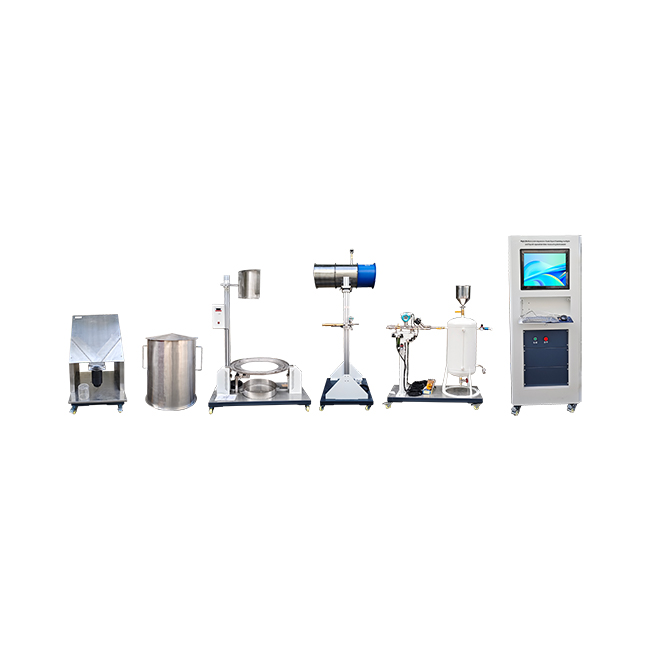

EN 1568 Instrumento de medición del tiempo de separación de líquidos y espuma líquida de alta, media y baja expansión

EN 1568 Instrumento de medición del tiempo de separación de líquidos y espuma líquida de alta, media y baja expansión

1. Ámbito de aplicación:

Este instrumento de prueba de precisión está diseñado específicamente para evaluar la relación de expansión de la espuma, el tiempo de drenaje del 25 % y el tiempo de drenaje del 50 % (25 %/50 %) de soluciones de espuma de alta, media y baja expansión.

El instrumento cuenta con un tanque de recolección de espuma de acero inoxidable, control de flujo de alta precisión (rango de presión de funcionamiento de 0,3 a 0,65 MPa) y un sistema de sincronización automatizado (que admite registro automático de doble umbral de 25 % y 50 %), lo que garantiza resultados de prueba precisos y repetibles.

El sistema admite estándares internacionales como ISO 7203-1-2, EN 1568-1-2-3, UL 162 y NFPA 11, lo que lo hace ideal para pruebas de certificación global. garantiza un rendimiento confiable para los fabricantes de concentrados de espuma, laboratorios de seguridad contra incendios y equipos de cumplimiento normativo.

2. Estándar

Este equipo/sistema cumple con los siguientes estándares para determinar la proporción de expansión de la espuma, el tiempo de drenaje del 25% y el tiempo de drenaje del 50%, cubriendo espumas de baja, media y alta expansión:

2.1 Cumple con GB 15308-2006 "Agentes extintores de espuma"

Sección 5.8: Determinación de la relación de expansión, tiempo de drenaje del 25% y 50% para soluciones de espuma de baja expansión (relación de expansión 1–20).

Sección 5.9: Determinación del índice de expansión, tiempo de drenaje del 25 % y del 50 % para soluciones de espuma de expansión media y alta (expansión media 21–200, expansión alta >200).

2.2 Cumple con GB 19156-2019 "Condiciones Técnicas Generales para Monitores de Incendios"

Sección 6.4.4.1: Determinación de la relación de expansión y tiempo de drenaje (aplicable a espumas de baja, media y alta expansión, que admitan mediciones del 25%/50%, incluida la corrección de temperatura).

2.3 Cumple con GB 20031-2005 "Requisitos técnicos generales para sistemas y componentes de extinción de incendios con espuma"

Sección 6.20.2: Determinación del índice de expansión y el tiempo de drenaje (admite índices de expansión bajos, medios y altos, incluido 25 %/50 %).

2.4 Cumple con UL 162-2024 "Equipos de espuma y concentrados líquidos"

Sección 10.2: Determinación de la relación de expansión y el tiempo de drenaje para equipos y concentrados de espuma (principalmente 25%, relación de expansión ≤20:1; se puede complementar con un 50%).

2.5 Cumple con EN 1568 Serie:2018 "Medios de extinción de incendios - Concentrados de espuma"

EN 1568-1:2018 — Espumógeno de expansión media (20:1～200:1), determinación de la relación de expansión y tiempo de drenaje del 25 %/50 %.

EN 1568-2:2018 — Determinación de la relación de expansión y del tiempo de drenaje del 25 %/50 % para espumógeno de alta expansión (>200:1).

EN 1568-3:2018 — Determinación de la relación de expansión y del tiempo de drenaje del 25%/50% para espumógeno de baja expansión (≤20:1).

2.6 Cumple con NFPA 11-2024 "Estándar para espuma de baja, media y alta expansión" Determinación de la relación de expansión y el tiempo de drenaje para sistemas de espuma de baja, media y alta expansión (principalmente el tiempo de drenaje del 25 %, recomendado en el Anexo D; se puede agregar un 50 % para sistemas de alta expansión).

2.7 Cumple con la serie ISO 7203:2019 "Medios de extinción de incendios - Concentrados de espuma"

ISO 7203-1:2019 — Determinación de la relación de expansión y del tiempo de drenaje del 25% (y 50%) para espumógenos de baja expansión (≤20:1).

ISO 7203-2:2019 — Determinación de la relación de expansión y del tiempo de drenaje del 25 % (y 50 %) para espumógenos de media y alta expansión (20:1 a 200:1 y >200:1).

Especificación de compatibilidad del equipo

Este dispositivo de medición está diseñado para cumplir con varios requisitos estándar para espumas de baja, media y alta expansión (que admiten tiempos de extracción de eluyente del 25 % y 50 %):

Prueba de relación de espuma: utilizando una pistola de espuma estándar (como una pistola de expansión baja/media PQ4/PQ8 o un generador adaptado de alta expansión) y el método de cilindro graduado/cubo recolector, controla con precisión el caudal, la presión y la entrada de aire para lograr mediciones de la relación de espuma para relaciones de expansión baja (≤20:1), media (20:1～200:1) y alta (>200:1). Cumple con los requisitos de control de flujo y adquisición de datos de ISO 7203-1/7203-2, EN 1568-1/2/3, NFPA 11, GB 15308-2006 (5.8/5.9) y GB 19156-2019.

Medición del tiempo de sedimentación: El tanque receptor de sedimentación está hecho de latón/acero inoxidable y está equipado con una función de sincronización automática y un dispositivo de drenaje tipo pantalla. Admite mediciones precisas simultáneas o separadas de tiempos de sedimentación del 25 % y 50 % (en base a volumen o masa, cambio o registro automático según lo exigen los estándares). Cumple con los requisitos de precisión y estabilidad de UL 162, NFPA 11 (Anexo D), GB 20031-2005 (6.20.2), GB 15308-2006 (5.8/5.9, incluido 25%/50%), serie EN 1568 e ISO 7203.

3. Control de presión:

La válvula de control proporcional y el caudalímetro electromagnético garantizan una presión de suministro de líquido estable (0,3–0,65 MPa), que es compatible con las condiciones de prueba de ASTM D1881.

4. Principales parámetros técnicos:

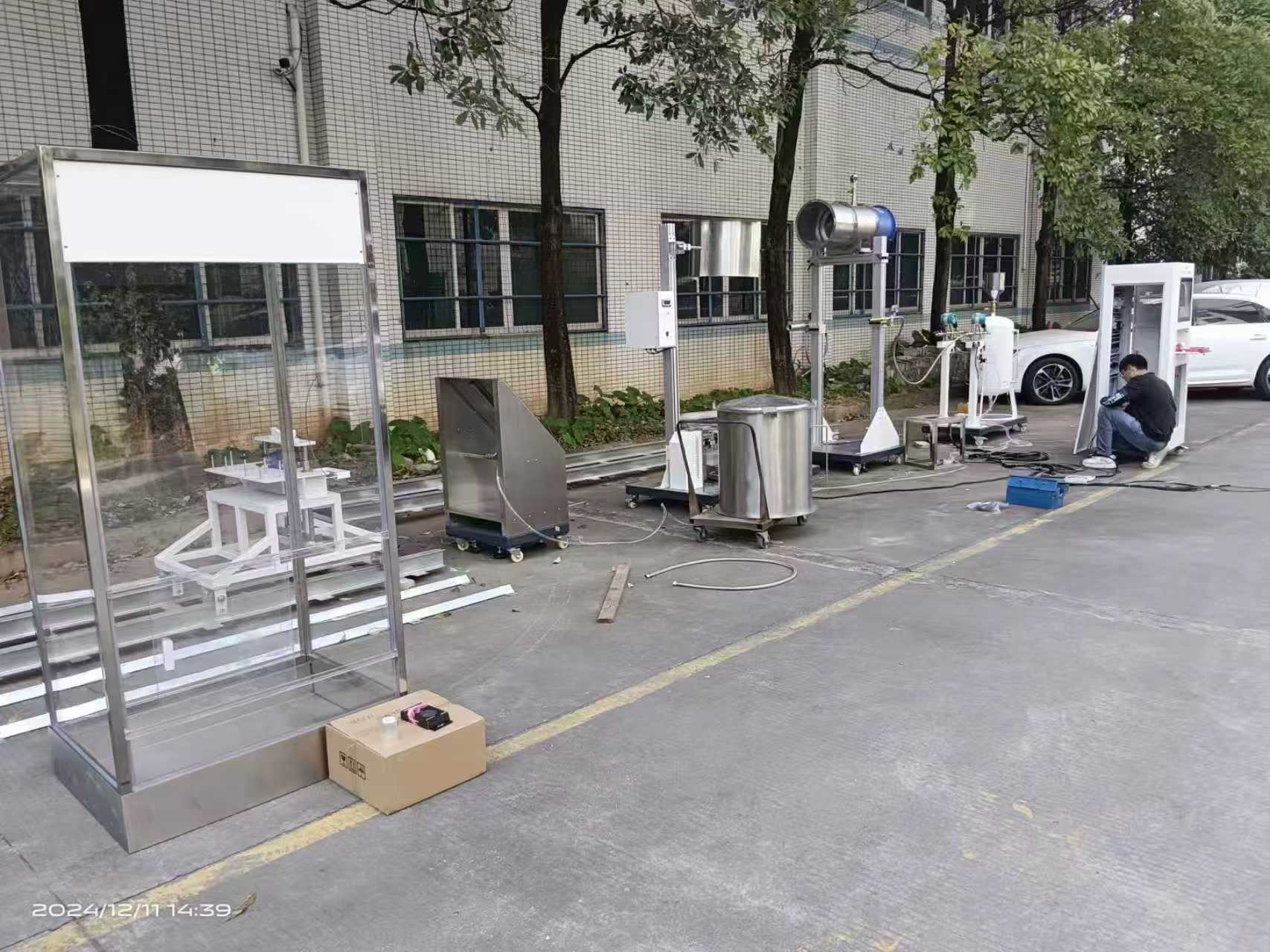

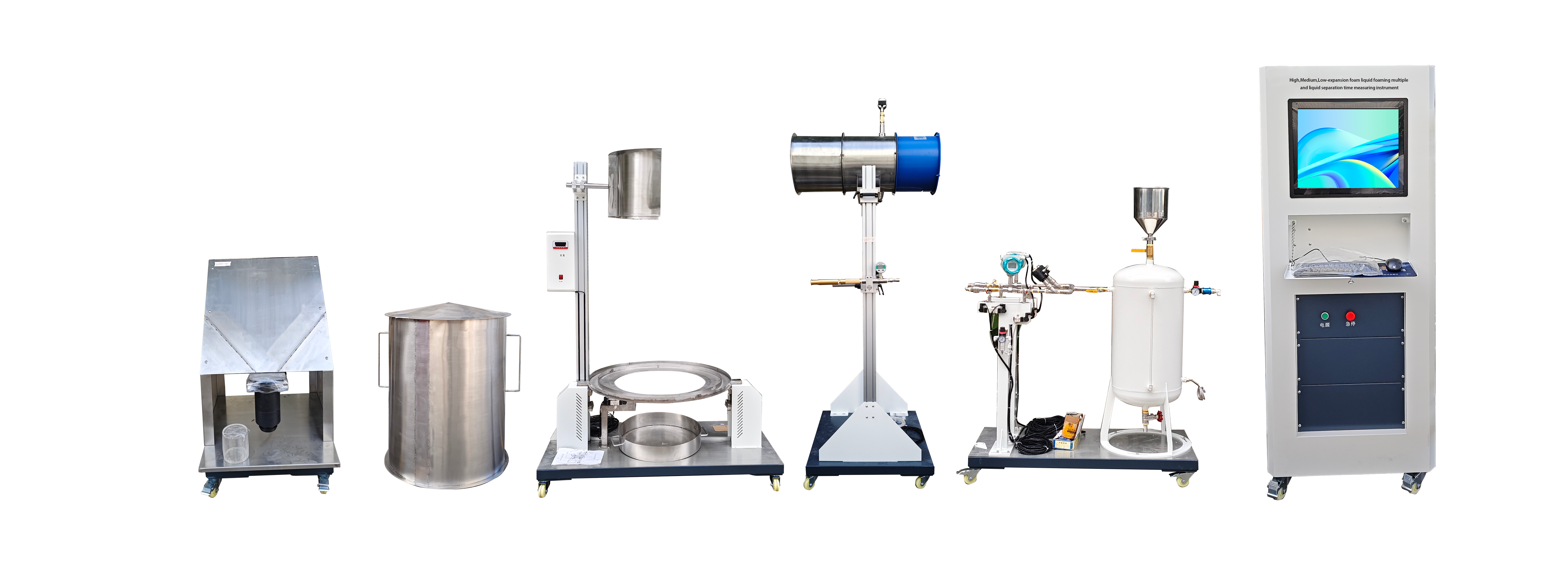

1 Composición: Consta de un sistema estándar de espuma de aire comprimido con colectores de espuma de alta, media y baja expansión y un probador de separación de espuma.

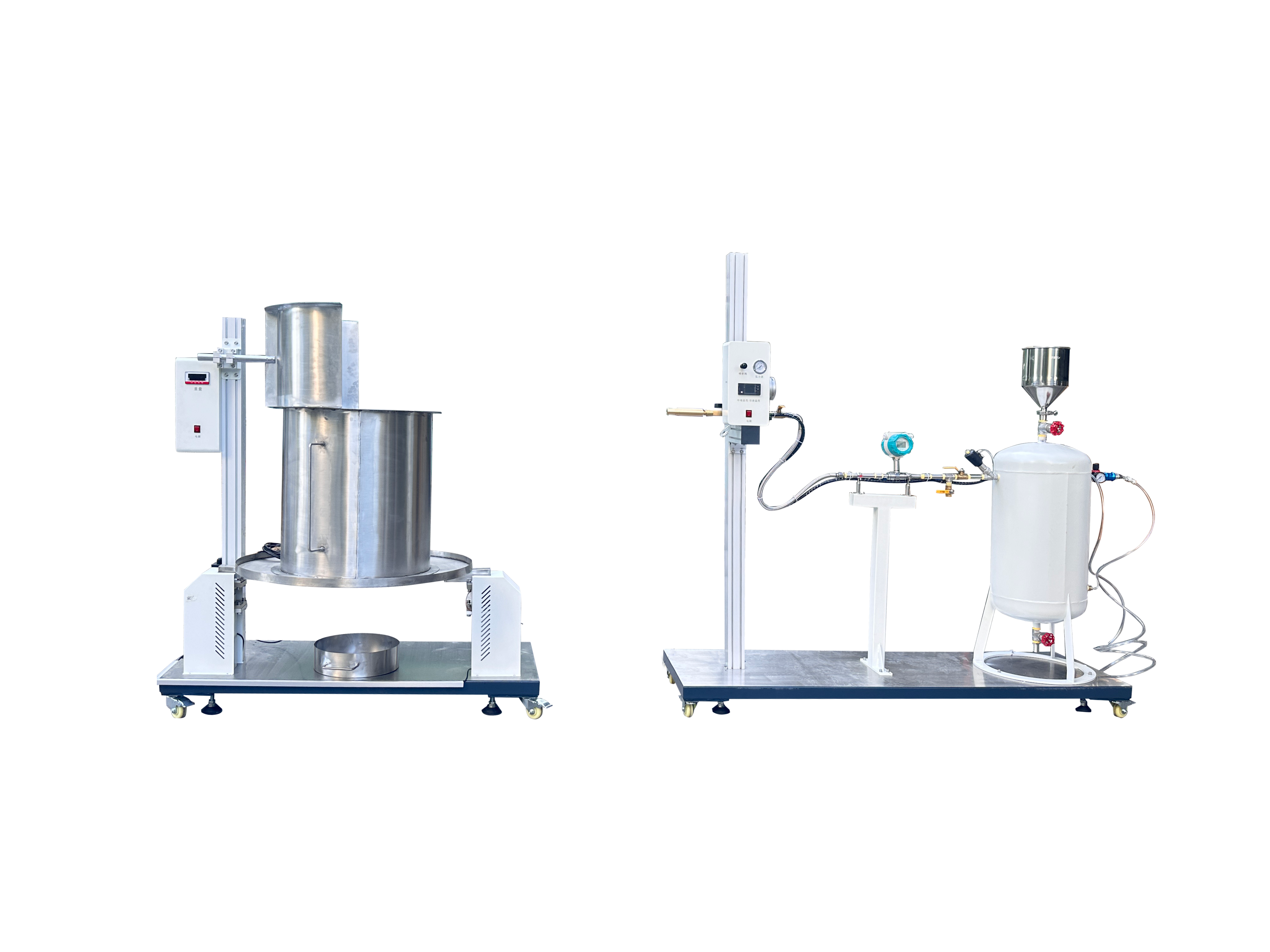

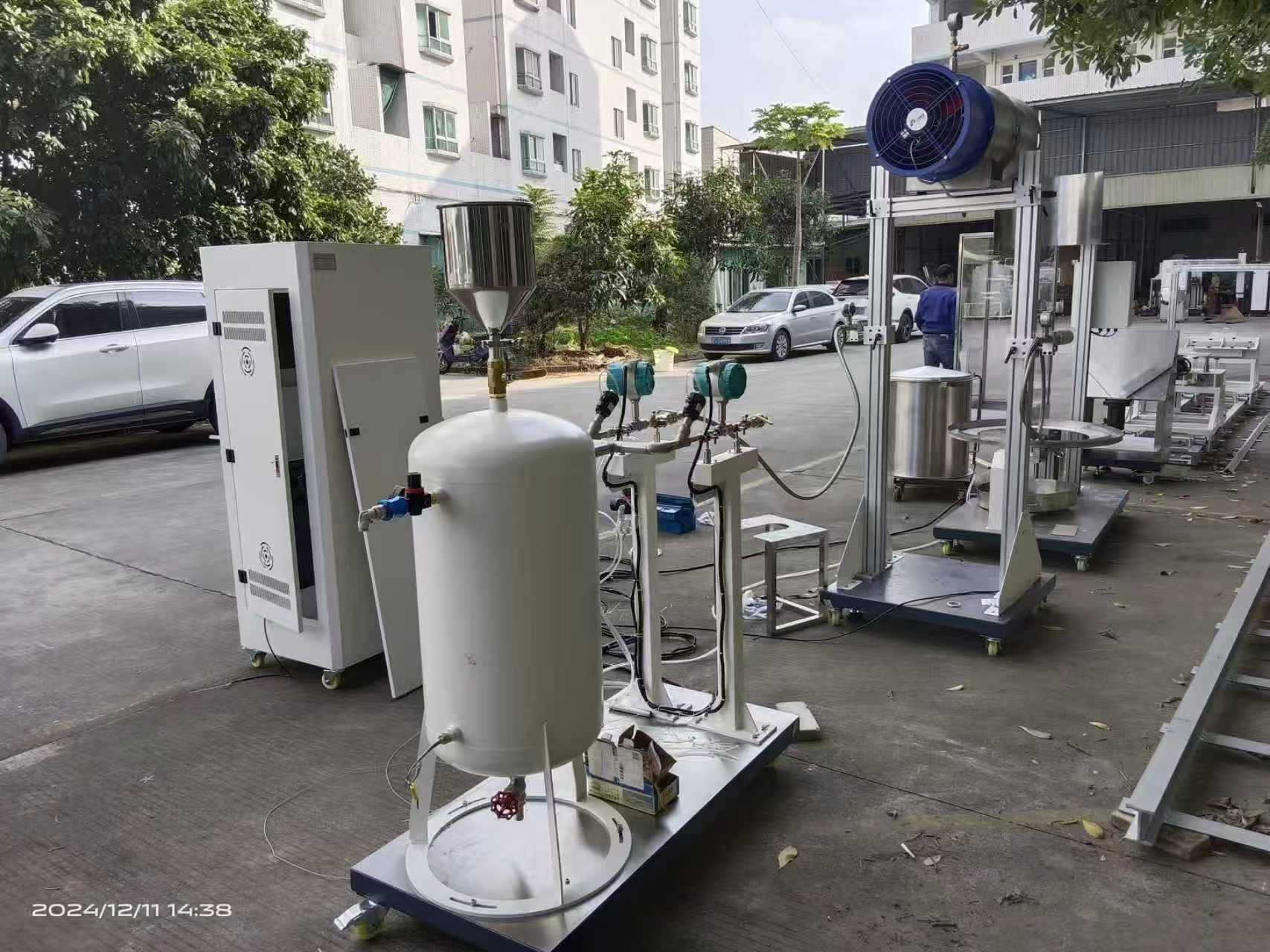

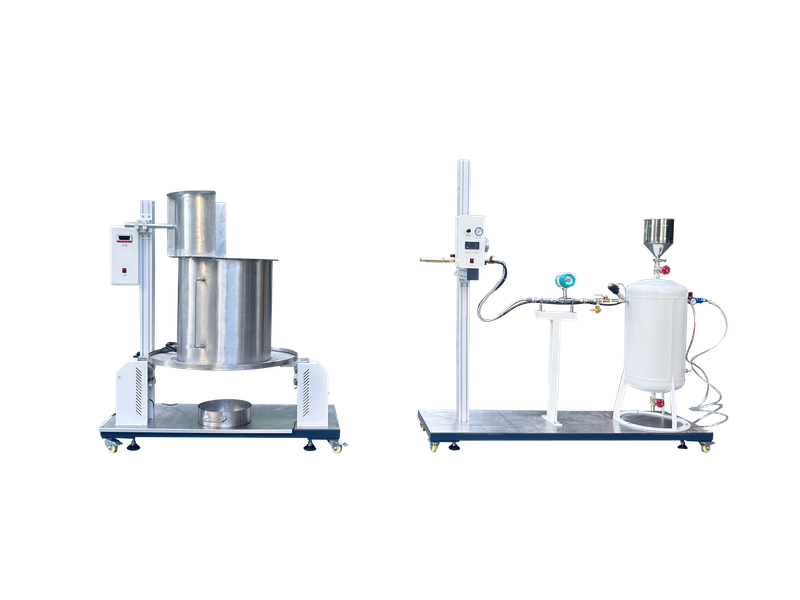

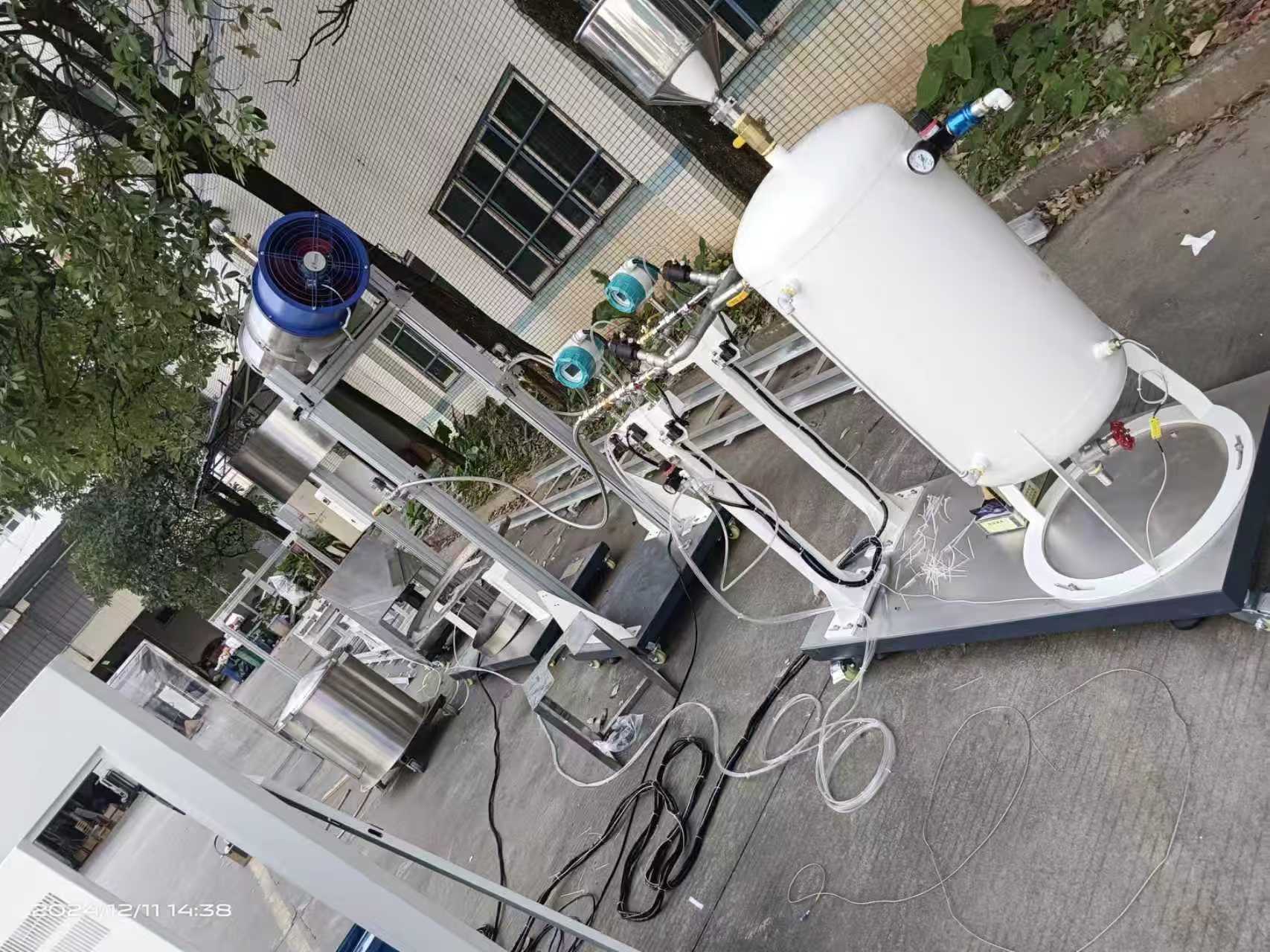

2 Sistema de generación de espuma baja y múltiple: consta de un tubo de entrada de aire, un tanque de almacenamiento resistente a la presión, un manómetro, un tubo de suministro de líquido de espuma y un soporte ajustable;

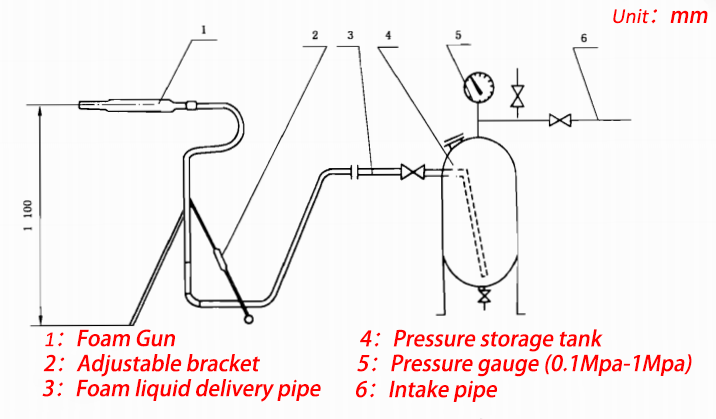

Fig. 1 Diagrama de instalación del sistema de generación de espuma de bajo aumento.

2.1 Pistola de espuma estándar: cuando se calibra con agua, a una presión de (0,63 ± 0,03) MPa, el caudal de agua es (11,4 ± 0,4) L/min;

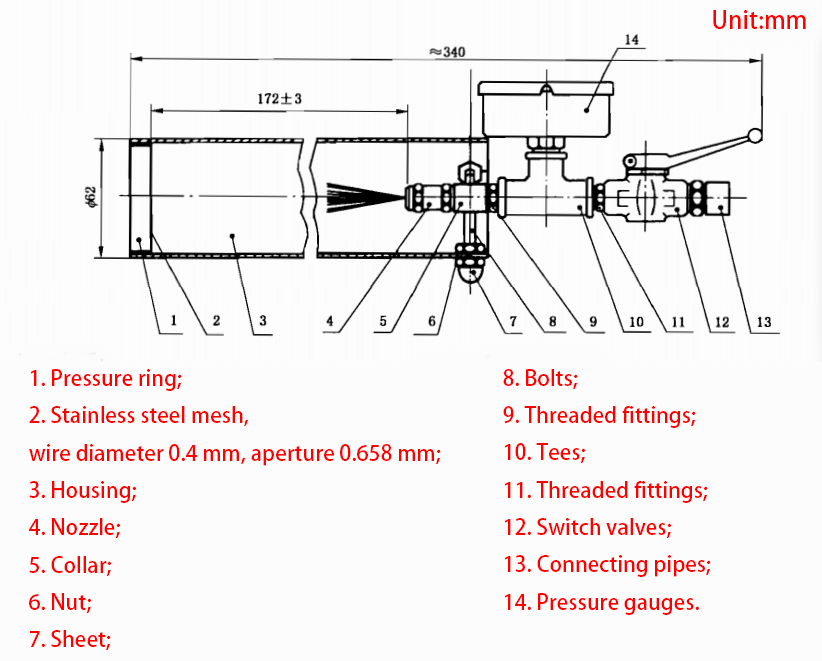

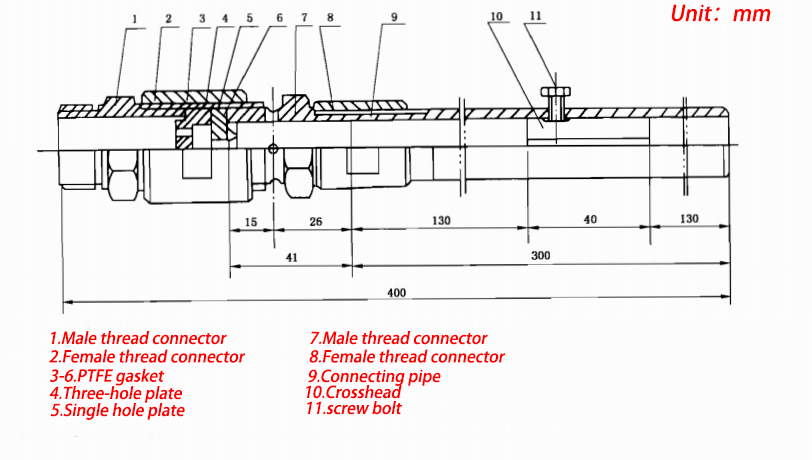

Fig. 2 Diagrama esquemático de una pistola de espuma estándar.

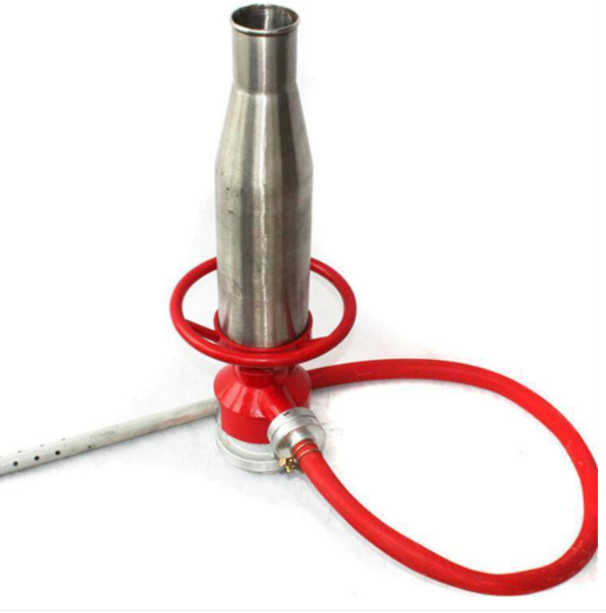

Figura 3. Imagen de la pistola de espuma estándar

2.2 Colector de espuma de baja expansión: Ver Figura 4, fabricado en acero inoxidable;

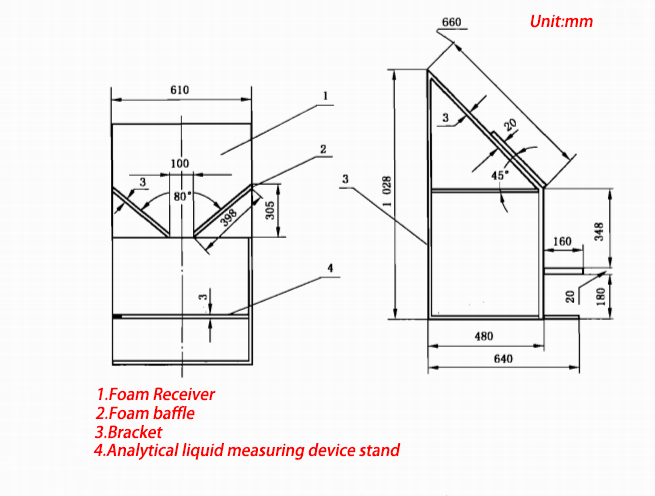

Figura 4. Diagrama esquemático de un colector de espuma de baja expansión.

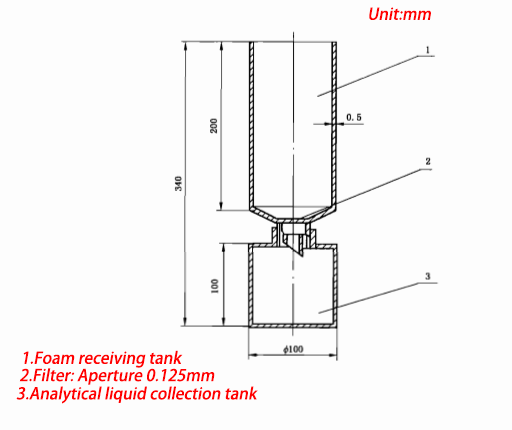

2.3. Analizador de líquidos: Ver Figura 5, fabricado en latón; calibrar el volumen del tanque receptor de espuma con agua con una precisión de 1 ml;

Figura 5. Dispositivo de medición de separación de líquidos

3.Sistema de generación de espuma medio-múltiple:

Figura 6. Diagrama esquemático de la instalación del sistema de generación de espuma de media expansión.

3.1 Líquido espumante de potencia media;

3.2 Generador de espuma: Cuando se calibra con agua, a una presión de (0,5±0,01) MPa, el caudal de agua es (3,25±0,15) L/min;

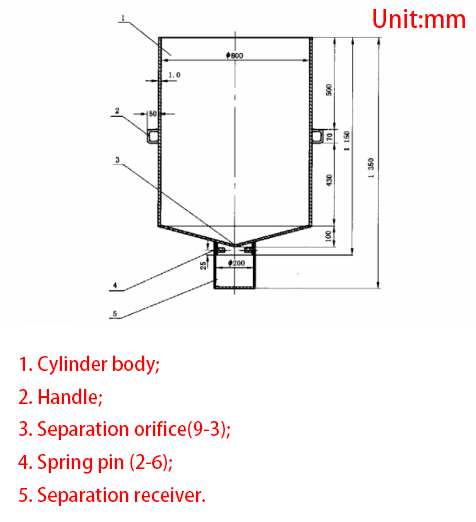

3.3 Colector de espuma: volumen de 200 L, precisión de volumen ±2 L, con 9 orificios de drenaje en la parte inferior, fabricado en acero inoxidable;

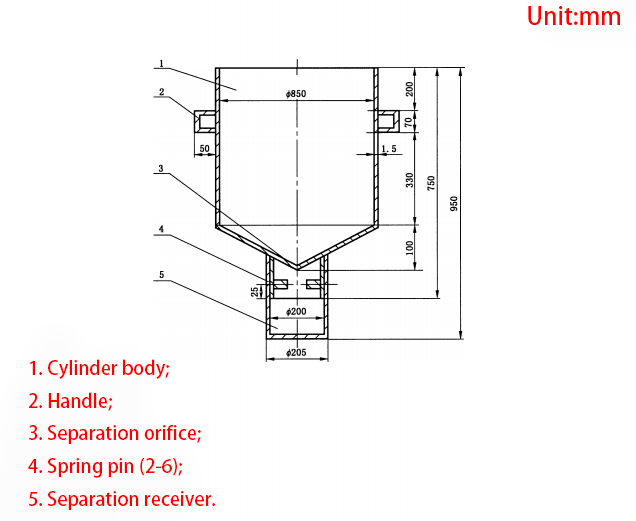

Figura 7. Diagrama esquemático de un colector de espuma de media expansión.

3.4 Probeta graduada: graduación de 10 ml;

3.5 Termómetro: graduación de 1 ℃;

3.6 Cronómetro: graduación de 0,1s;

3.7 Báscula de plataforma: precisión de 0,01 kg;

4. Sistema de generación de espuma de alto nivel múltiple:

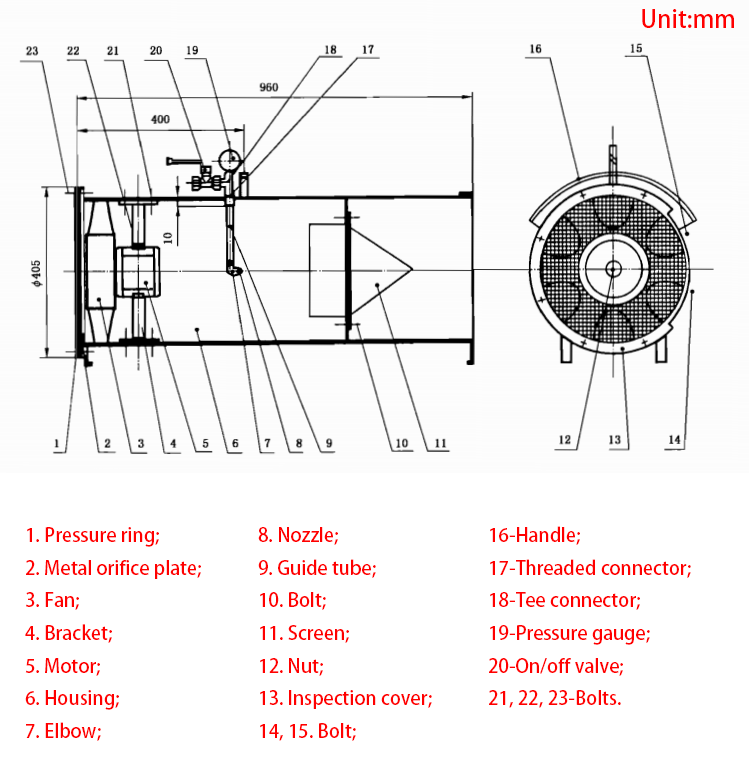

Figura 8. Esquema de instalación del sistema de generación de espuma de alta expansión.

4.1 Líquido espumante de alta concentración;

4.2 Generador de espuma: Cuando se calibra con agua, a una presión de (0,5±0,01) MPa, el caudal de agua es (6,1±0,1) L/min;

4.3 Colector de espuma: volumen de 500 L, precisión de volumen ±5 L, con 9 orificios de drenaje en la parte inferior, fabricado en acero inoxidable;

Figura 9. Diagrama esquemático de un colector de espuma de alta expansión.

4.4 Probeta graduada: graduación de 10 ml;

4.5 Termómetro: graduación de 1 ℃;

4.6 Cronómetro: graduación de 0,1s;

4.7 Báscula de plataforma: precisión de 0,01 kg;

5. Otros accesorios:

1 compresor de aire: 0,8 MPa, caudal 30 l/min;

2 Termómetro: valor de graduación 1 ℃, termómetro de mercurio;

3 Probeta medidora: 500 ml, valor de graduación 10 ml;

4 Saldo: 1000g/0,1g;

5 Cronómetro: valor de graduación 0,1s.

6. Requisitos del entorno de medición:

1 Temperatura ambiente: (15~25)℃

2 Temperatura de la espuma: (15~20)℃
