Probador de llama vertical horizontal VW-1 para cables y cables

Probador de llama vertical horizontal VW-1 para cables y cables

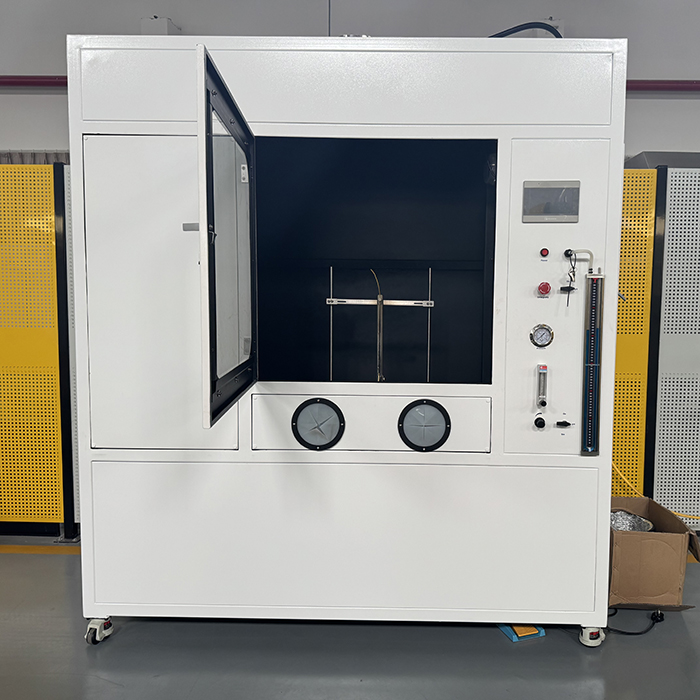

El probador de llama vertical horizontal VW-1 para cables y cables es un equipo de prueba profesional diseñado y fabricado de acuerdo con los estándares internacionales de prueba de rendimiento de retardantes de cable y alambre de cable (especialmente el método de prueba VW-1 en el estándar UL 1581). El equipo se utiliza principalmente para evaluar el rendimiento de retardantes de la llama de combustión vertical de los materiales de la vaina aislantes, como cables, cables, cables de fibra óptica y sus productos terminados cuando se exponen a llamas especificadas en condiciones específicas. Es un instrumento clave indispensable para el control de calidad, el desarrollo de productos y la certificación de seguridad en la industria de alambre y cables.

Funciones centrales y propósitos de prueba:

• Evaluación del rendimiento del retardante de la llama: simule la situación en la que los cables y los cables encuentren llamas abiertas externas en un estado de instalación vertical, y evalúen su capacidad para prevenir la propagación de la llama, la capacidad de autoextinguante y si la quema de los materiales de goteo enciende el algodón a continuación.

• Cumplimiento de los estándares clave: principalmente cumple con los requisitos de la Sección 1080 del estándar UL 1581 (prueba de llama de muestra vertical VW-1). Al mismo tiempo, también puede ser compatible o referirse a las disposiciones de las pruebas de combustión vertical en otros estándares relevantes (como IEC 60332-1, CSA C22.2 No. 0.3, GB/T 18380.12, etc.).

• Determinación del grado VW-1: esta prueba es la base central para determinar si los cables y los cables cumplen con el estricto grado de retardante de llama VW-1 (llama de alambre vertical) en la certificación UL. Pasar esta prueba es una condición necesaria para obtener la certificación UL VW-1.

Parámetro técnico:

1. Hay un poderoso dispositivo de escape de ventilación y humo en la parte superior. Cuando se completa la prueba, se abre al mismo tiempo que el sistema de suministro de aire para descargar los gases de escape al aire libre. Durante la prueba, el sistema se cerró.

2. Hay una puerta de suministro de aire en la parte posterior de la caja. Cuando se completa la prueba, cuando se abre el sistema de escape, el aire se suministrará en la caja. Durante la prueba, este cierre debe cerrarse.

3. Hay una ventana de observación de vidrio endurecida en la parte delantera de la caja que puede sellarse durante la prueba para facilitar la observación de la situación de la prueba.

4. Hay un orificio de operación debajo de la ventana de observación de vidrio. Este orificio está equipado con guantes sellados, y el operador utiliza guantes sellados para operar.

5. Especificaciones de volumen de la caja de prueba: tamaño total 2.1m (longitud) * 1.2m (ancho) * 1.8m (altura), tamaño de la caja de control 0.45m (longitud) * 0.35m (ancho) * 1m (altura), volumen neto: 4.38 m3.

Sistema de medición de temperatura:

1. Sensor térmico (conducto de cobre y termopar): la estructura del conducto debe ser de cobre electrolítico con conductividad extremadamente alta. La longitud es 19.14 ± 0.02 mm.

2. Termoco blindado de tipo K, equipado con un tubo de acero inoxidable de 0.5 mm de diámetro como chaqueta exterior.

3. El termómetro de pantalla digital coincide con el termopar de tipo K importado. La lectura es mayor de 1000 ° C.

4. Todo el sistema de prueba es: tipo móvil, se coloca en el cuadro de prueba para la medición de la temperatura.

5. Equipado con cronómetro electrónico: preciso a 0.1 (espera durante la calibración de medición de temperatura).
