Máquina de prueba de martillo y prueba de resistencia al fuego de alambres y cables IEC 60331

IEC 60331 Alambre y la prueba de resistencia al fuego y la máquina de prueba de martillo Cumplir por completo con los últimos requisitos estándar del diseño y fabricación BS6387-2013; El equipo puede ahorrar el costo de múltiples cajas de control eléctrico para los clientes en la mayor medida. Puede probar tres pruebas sobre la base de una caja de control eléctrico.
El sistema utiliza un sistema de control de microcomputador de pantalla táctil; Varios experimentos se pueden seleccionar libremente en la pantalla.
El banco de pruebas de martillo también puede realizar ignición automática de encendido o auxiliar manual. La temperatura de la llama puede alcanzar más de 950 grados.
Estado de Disponibilidad:
Cantidad:
  • GD-IEC60331-2
  • GOLD
  • 9031809090
IEC 60331 Alambre y prueba de resistencia al fuego y máquina de prueba de martillo


   Introducción:

Los cables y los cables que son difíciles de incendiarse y tienen la capacidad de prevenir o retrasar la propagación de la llama, generalmente se refieren a cables y cables que pueden pasar el GB / T18380.3 (equivalente a IEC60332-3) Test.IEEC 60331 Alambre y resistencia al fuego La máquina de prueba de prueba y martillo cumple plenamente con los últimos requisitos estándar del diseño y fabricación BS6387-2013; El equipo puede ahorrar el costo de múltiples cajas de control eléctrico para los clientes en la mayor medida. Puede probar tres pruebas sobre la base de una caja de control eléctrico.

El sistema utiliza un sistema de control de microcomputador de pantalla táctil; Varios experimentos se pueden seleccionar libremente en la pantalla.
El banco de pruebas de martillo también puede realizar ignición automática de encendido o auxiliar manual. La temperatura de la llama puede alcanzar más de 950 grados.


   Estándar:

• IEC 60331 PARTE 12

• IEC 60331 PARTE 31

• IEC 60331-1

• BS6378 (opción)


   Principales características:

Prueba de resistencia al fuego:

1. El quemador es una antorcha de gas propano de tipo cinturón con un mezclador Venturi, la boquilla de 500 mm de largo y 15 mm de ancho, y está equipada con un mezclador Venturi.

2. Se escalonan tres filas de orificios de combustión, el ancho del extremo delantero del quemador: 15 mm; El diámetro del agujero: 1.32mm, la distancia entre los centros de los orificios: 3.2mm.

3. Se proporcionan una fila de orificios guía en ambos lados de la placa de la boquilla para mantener la quema de llama.

4. Importado con medidores de flujo dual y regulación de presión.

5. Tasa de flujo de aire (80 ± 5) l / min; Caudal de propano (5 ± 0.25) l / min.

6. Con un dispositivo de dispositivo de medición de temperatura 2 mm; (Termopar de tipo K).

7. Se instala un clip en un extremo del soporte de la muestra para fijar la muestra, y el otro extremo facilita la transferencia de calor a lo largo de la dirección longitudinal de la muestra.

8. La muestra del cable está soportada por dos anillos metálicos con una longitud media de aproximadamente 300 mm.

9. El diámetro interior del anillo de metal de soporte de la muestra es de 150 mm, y el diámetro de la sección del anillo es de 10 ± 2 mm.

10. La posición de la antorcha del quemador no tiene menos de 200 mm desde la parte inferior de la caja de combustión y no menos de 300 mm de la pared de la caja.

11. El eje horizontal de la antorcha del quemador es de 70 ± 10 mm del extremo inferior de la muestra del cable, y el eje longitudinal del quemador es de aproximadamente 45 mm del eje vertical del cable.

12. Dos termopares de 1,5 mm de diámetro (A, B) se instalan horizontalmente en los lados izquierdo y derecho de 45 mm de distancia de la línea central del quemador, verifique la temperatura de la llama dentro de 750 + 50 ºC; Según la norma BS6387, la temperatura también puede alcanzar los 950 ºC.

13. Con la función de detección inteligente, cuando la muestra tiene un cortocircuito durante la prueba, alarmará automáticamente y apagará la fuente de incendio.

14. PLC Plus Touch Screen Control inteligente, y grabe automáticamente y almacene datos de prueba.

15. La corriente de fusible en el circuito de muestra es 2a.

dieciséis. La aplicación de la aplicación POWER AV 100V ~ 1000V es ajustable.

17. El tiempo de suministro de incendios se puede configurar libremente, el tiempo recomendado estándar es de 90 minutos.

18. La cámara de combustión de 27 m³ es opcional.

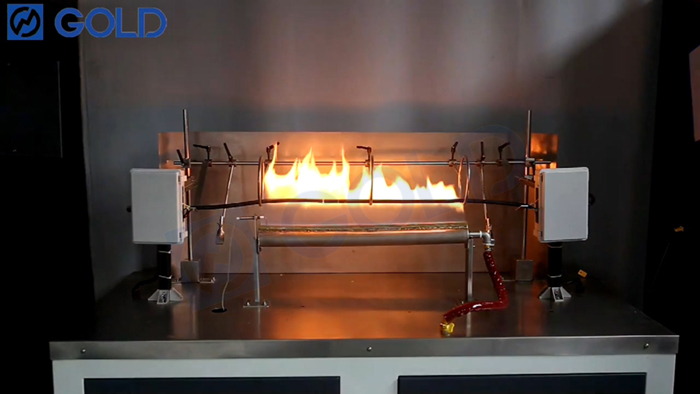

IEC 60331 Cable y prueba de resistencia al fuego y probador de martillo

Prueba de martillo:

1. Estructura de impacto del soporte de acero inoxidable; Tratamiento de pintura por pulverización del gabinete.

2. El motor independiente golpea la caja de control.

3. Barra de acero redonda gruesa con un martillo de ¢ 25 y una longitud de 600.

4. El cono de golpe golpea libremente en un ángulo de 60 °.

5. El martillo de la varilla impulsada por motor realiza una acción de impacto periódica de martillo.

6. Ciclo de martillo (tiempo): 10 ~ 999s (se puede configurar, el estándar requiere 30 ± 2S / tiempo).

7. Tiempo total de prueba: 0 ~ 9999S.

8. Quemador de banda (igual que la prueba de rociado) (compartida con un banco de pruebas de combustión refractaria).

9. Temperatura de prueba 600 ~ 1000 ° (un grado 650 °, B grado 750 °, C, D Grado 950 °).

10. El diámetro del termopar de medición de temperatura es menor que ¢ 2 mm. (Compartido con un banco de pruebas de combustión refractario);

11. Durante la prueba, cada cable de fase pasa a la corriente 0.25A.

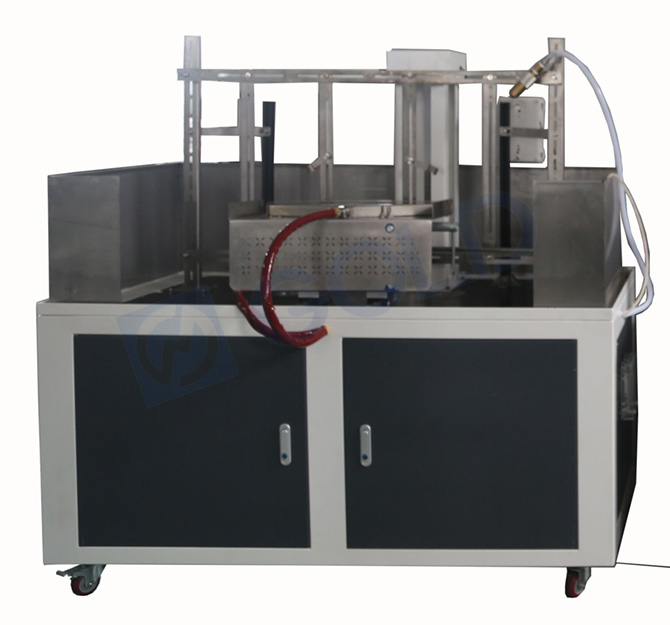

Máquina de prueba de resistencia al fuego de BS 6387
