Probador de densidad de humo de cubo IEC 61034 3M

3 metros El probador de densidad de humo es el equipo de prueba que mide el humo generado cuando el cable o el cable óptico se coloca horizontalmente y se queman en el recurso de incendio definido en la condición especificada (Cámara de 3M3 requerida por IEC61034). Este equipo es importante para medir la generación de humo del valor de la penetración de la fuente de luz a través del humo generado cuando el cable expuso a la fuente de incendio estándar especificada (etanol 90 ± 1%, metanol 4 ± 1% y agua destilada de 6 ± 1%) 1L ± 0.01l se quema.
Estado de Disponibilidad:
Cantidad:
  • GD-IEC60134
  • GOLD
  • 9031809090

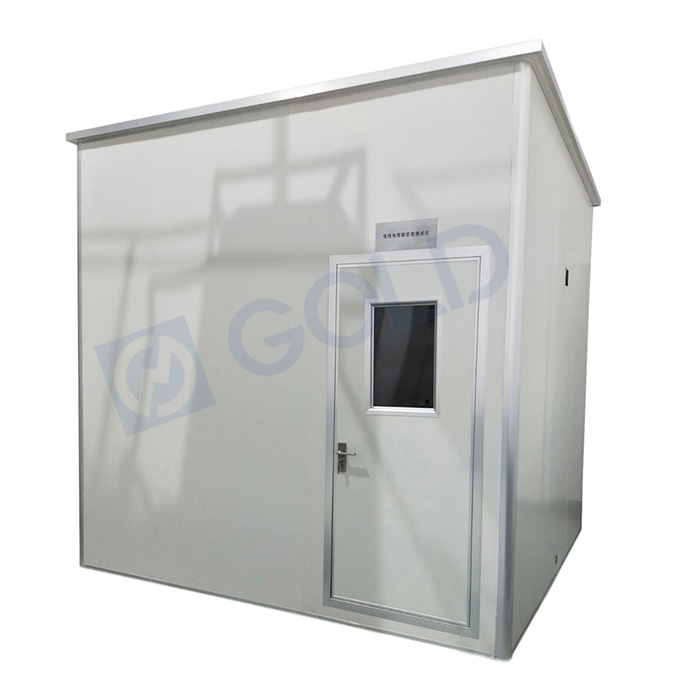

Probador de densidad de humo del cable de IEC 61034 3M CUBO

Probador de densidad de humo del cable de IEC 61034 3M CUBO


   Introducción:

3 metros El probador de densidad de humo es el equipo de prueba que mide el humo generado cuando el cable o el cable óptico se coloca horizontalmente y se queman en el recurso de incendio definido en la condición especificada (Cámara de 3M3 requerida por IEC61034). Este equipo es importante para medir la generación de humo del valor de la penetración de la fuente de luz a través del humo generado cuando el cable expuso a la fuente de incendio estándar especificada (etanol 90 ± 1%, metanol 4 ± 1% y agua destilada de 6 ± 1%) 1L ± 0.01l se quema.



   Estándar:

IEC 61034 - 1 y 2

- Medición de la densidad de humo de los cables que queman debajo de la condición definida

- Parte 1: Aparato de prueba

- Parte 2: Procedimiento de prueba y requisitos

BS 6853

- Código de práctica para precauciones de incendios en el diseño y construcción de trenes de transporte de pasajeros.



   Rasgo:

1. El área interna de la cámara es de 3000 mm ± 30 mm y está estructurada como recinto cúbico con un ángulo de marco de hierro fijo apropiado.

2. Está configurado con una puerta con ventanas de prueba de vidrio y en ambas caras del lado opuesto hay una ventana transparente sellada (mínimo 100 mmx100 mm) con un sistema de medida de luz horizontal que permite la penetración de la luz.

3. Diseñado para prevenir la exposición directa de la luz solar y un cambio de clima severo en el gabinete.

4. La fotocélula y la fuente de luz se encuentran en la parte media de ambas ventanas de la superficie de la pared en el lado opuesto para evitar el contacto físico.

5. Se instala una lámpara para proporcionar luz regular.

6. Se instalan dos tipos de sistema de filtro automático (Carrusel) para calibrar automáticamente la transmisividad de la luz.

7. La reducción de la luz por humo se mide usando fotocélulas.

8. Para verificar en consecuencia la intensidad de la radiación para medir el cambio de luz por auto-emisión, el equipo ha sido diseñado para adaptarse a varios tipos de filtro en la fuente de luz.

9. Sistema de soporte para permitir el accesorio separado de la fuente de luz y la fotocélula en la pared exterior.

10. La fuente de luz es una lámpara halógena con una lámpara de cristal limpia y filamento de tungsteno.

11. Potencia promedio: 100W, voltaje promedio: DC12V, velocidad promedio de luz: 2000 lm ~ 3000 lm, y temperatura promedio de color: 2800k ~ 3200k.

12. La fotocélula del receptor es selenio o tipo de silicona y tiene una reacción de espectro que se ajusta al observador fotópico (similar a un ojo humano) de la Comisión Internacional de Iluminación (CIE).

13. Se instala un sistema de calefacción dentro del cubo para coincidir rápidamente con la temperatura estándar (25 ℃ ± 5 ℃) en la prueba inicial.

14. Buscamos la seguridad y la comodidad del probador a través de un sistema de encendido automático.

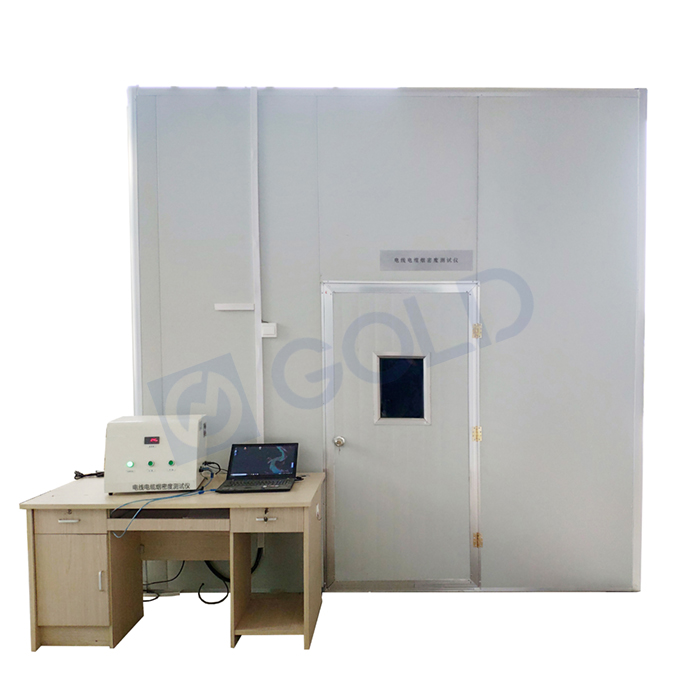

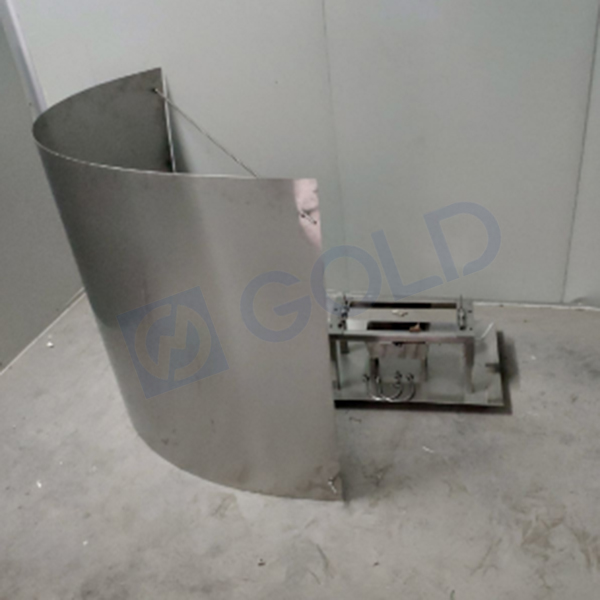

Probador de densidad de humo para cable IEC 61034Probador de densidad de humo del cable IEC 61034


Resultado de la prueba:

- Tiempo de flameo (min)

- Tiempo para Max AO

- Transmisión de luz MIN (%)

- Añadir la función de la foto del área de carbonización.

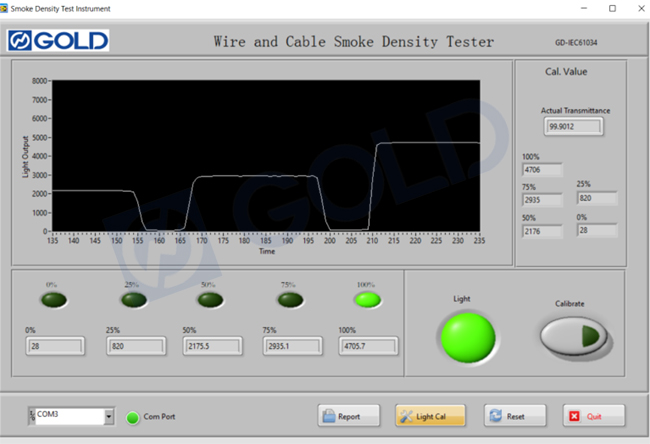

Probador de densidad de humo IEC 61034 Cable y cable


   Especificación:

Dimensión del marco

3,000 (W) × 3,000 (d) × 3,000 (h) mm
Material del marco Acero inoxidable SUS 301
Ventana sellada transparente 100 × 100 mm
Fundación fija Unidad de accesorios
Poder de la fuente de luz DC12V, 100W
Ángulo de enfoque de fuente de luz 48˚ - 4.5˚
Fuente de luz de intensidad de enfoque 1:20
Diámetro de células fotográficas Ø45 mm
Tipo de células celulares de fotos Célula de selenio
Flujo de ventilador del soplador de escape 7 m3 / min ~ 15 m3 / min
Tamaño del soplador de escape 246 (w) x 220 (d) x 205 (h) mm
Material del soplador de escape Acero inoxidable (ventilador interior)
Energía del soplador de escape AC220V, 60Hz, φ1, 210W
Tasa de flujo del soplador de escape (máx.) 8.0m3/ min
Amortiguador de control automático para escape
Energía AC220V, 60Hz
Esfuerzo de torsión Normal 300kg.f.cm, max 480 kf.f.cm
Ángulo de rotación 0 ~ 90˚ ± 5˚
Velocidad del viento ≤ 15m / s
Dimensión del bastidor de control 730 (w) x 650 (d) x 1,400 (h) mm
