Probador de liberación de calor por combustión en paquete de alambre y cable IEC 60332-3-10 EN 50399

Introducción del producto

El probador de combustión de cables y alambres agrupados IEC 60332-3-10 es un equipo profesional que cumple con los estándares internacionales y se utiliza para evaluar el rendimiento de propagación de llamas de cables agrupados instalados verticalmente en condiciones de incendio. El probador adopta una sala de pruebas de acero inoxidable de 1 m × 2 m × 4 m, equipada con un quemador de propano de cinta de 70 kW y una escalera estándar (500 mm u 800 mm de ancho), que simula escenarios de incendio reales mediante un control preciso del flujo de gas. El contenido de la prueba incluye encender durante 20 o 40 minutos, medir la distancia de propagación de la llama (generalmente ≤ 2,5 m), adecuado para cables de alimentación, cables de control y cables de fibra óptica, ampliamente utilizados en edificios, túneles, barcos, ferrocarriles y otros escenarios. Cumple con estándares internacionales como la serie IEC 60332-3, EN 50399, UL 1685, IEEE 1202 y el código IMO FTP Parte 5 para garantizar el rendimiento de seguridad contra incendios de los cables.

Solicitud

Cables de alimentación: utilizados para la transmisión de energía en edificios de gran altura, túneles, metros, redes de transmisión y distribución de energía e instalaciones industriales.

Cables de control: utilizados para el control y monitoreo de sistemas de automatización industrial, centros de datos y transmisión de señales de edificios.

Cables de fibra óptica: utilizados para redes de telecomunicaciones, transmisión de datos por Internet y sistemas de comunicación ferroviaria.

Estos cables se instalan en haces y se utilizan ampliamente en edificios de gran altura, túneles, metros, barcos, ferrocarriles, centros de datos y otros escenarios que requieren una alta seguridad contra incendios.

Estándar

IEC 60332-3-10: especifica el equipo de prueba de propagación vertical de llama para mazos de cables, incluida una cámara de prueba, un quemador de propano de 70 kW y una escalera para evaluar la resistencia al fuego de los cables.

EN 50399: Basado en equipos IEC 60332-3-10, ignición de 20 minutos, prueba de propagación de llama y goteo, de acuerdo con los estándares de cables de construcción de la UE.

UL 1685: Prueba de bandeja vertical, ignición de 20 minutos, propagación de llama ≤ 1,5 m (FT4) o ≤ 2,4 m, adecuado para cables de construcción de América del Norte.

Características de rendimiento

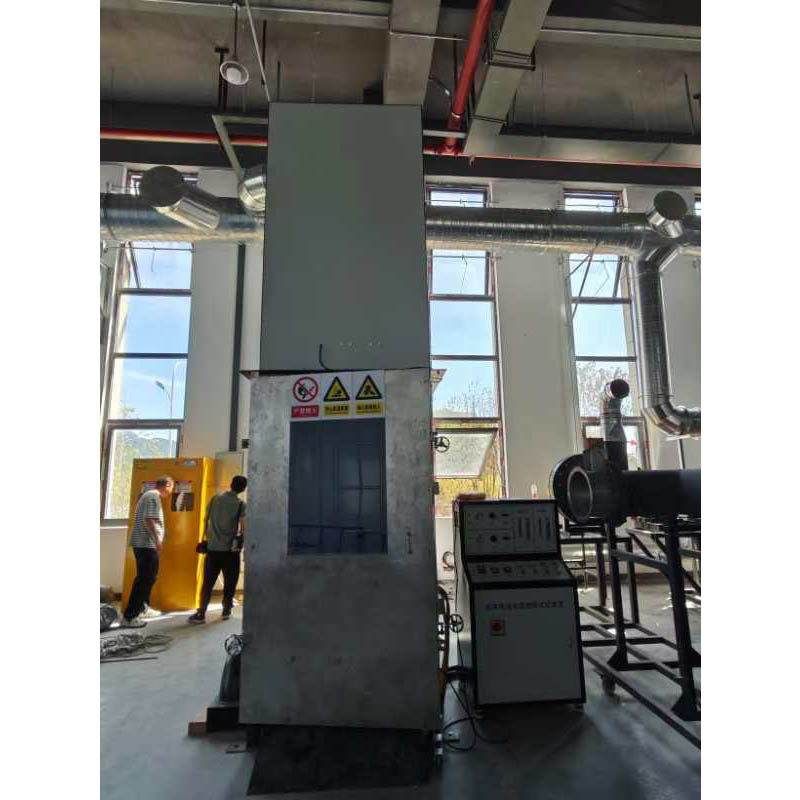

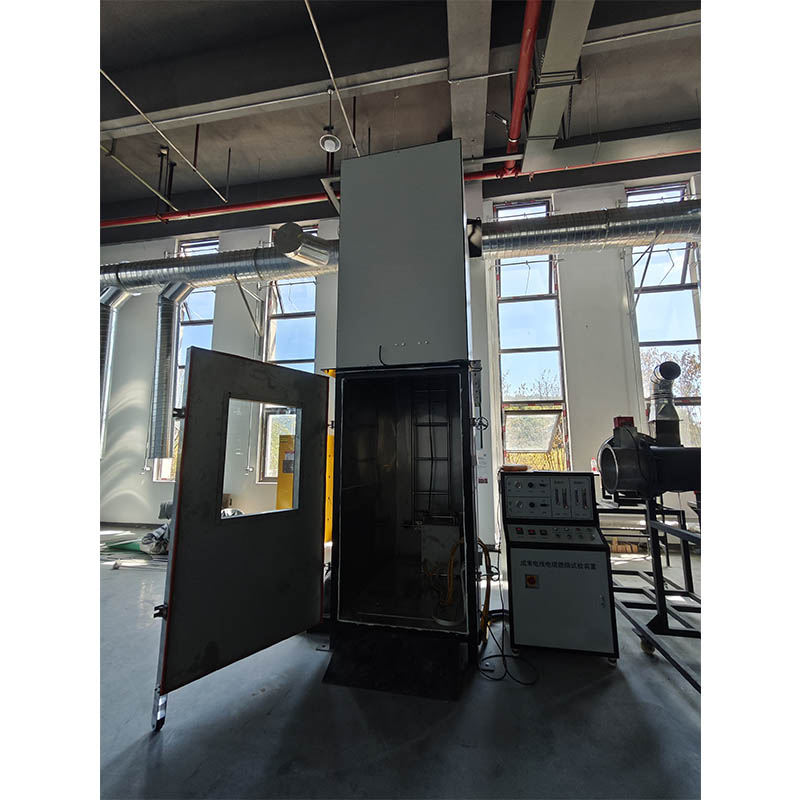

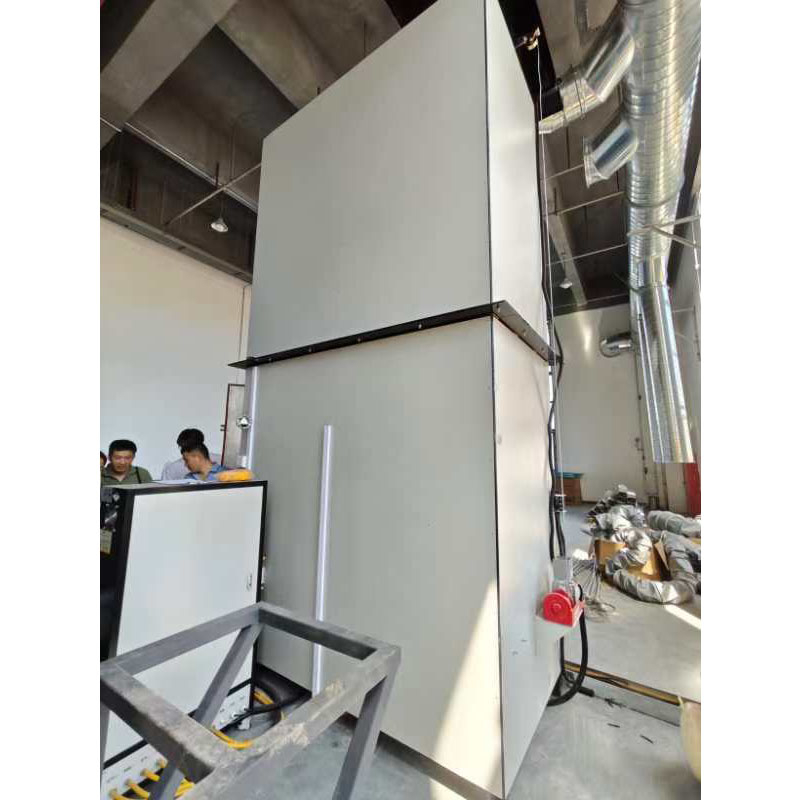

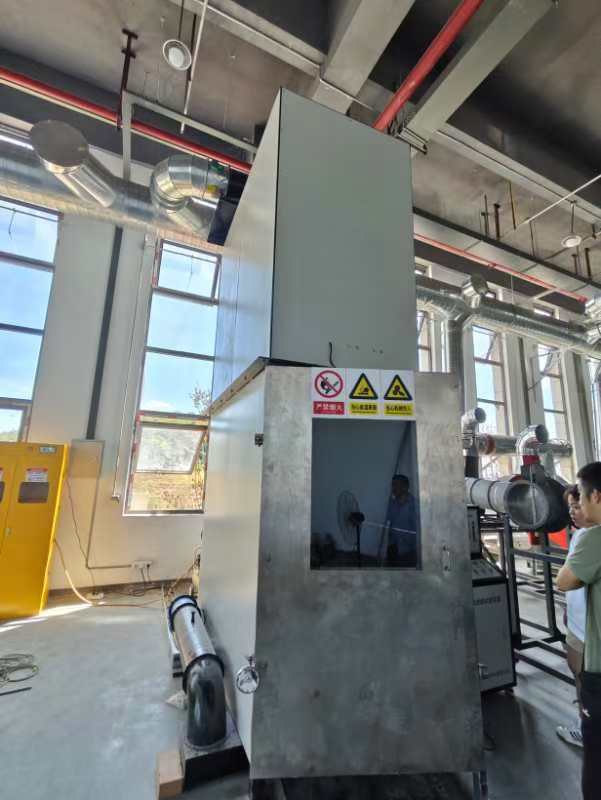

1. Las dimensiones de la cámara de prueba de acero inoxidable son 1000±100(W) x 2000±100(D) x 4000±100(H) mm;

2. La superficie interior de la cámara está revestida con material aislante;

3. La mitad frontal inferior de la cámara tiene un rango de aislamiento/temperatura de 800±20(W). 4. Se proporciona un puerto de escape de 300 ± 30 (W) × 1000 ± 100 (D) en la parte superior de la cámara para facilitar la eliminación de los gases de combustión durante las pruebas;

5. Se instala un tubo de parada de llama para evitar el retroceso del gas propano, maximizando así la seguridad de la muestra;

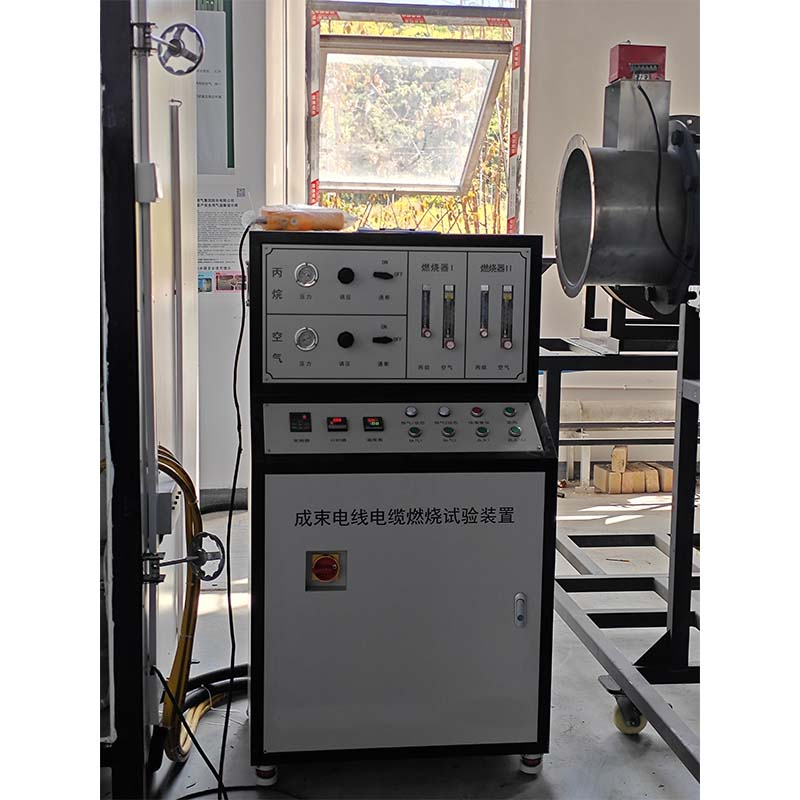

6. Todas las condiciones de control y prueba se registran automáticamente por computadora;

7. Debido a la influencia de la temperatura sobre la presión y la densidad del gas, se implementa un sistema de compensación automática para el gas combustible y el aire del quemador mediante control por computadora;

8. Ventana de observación de la cámara: vidrio resistente al fuego (5 mm de espesor);

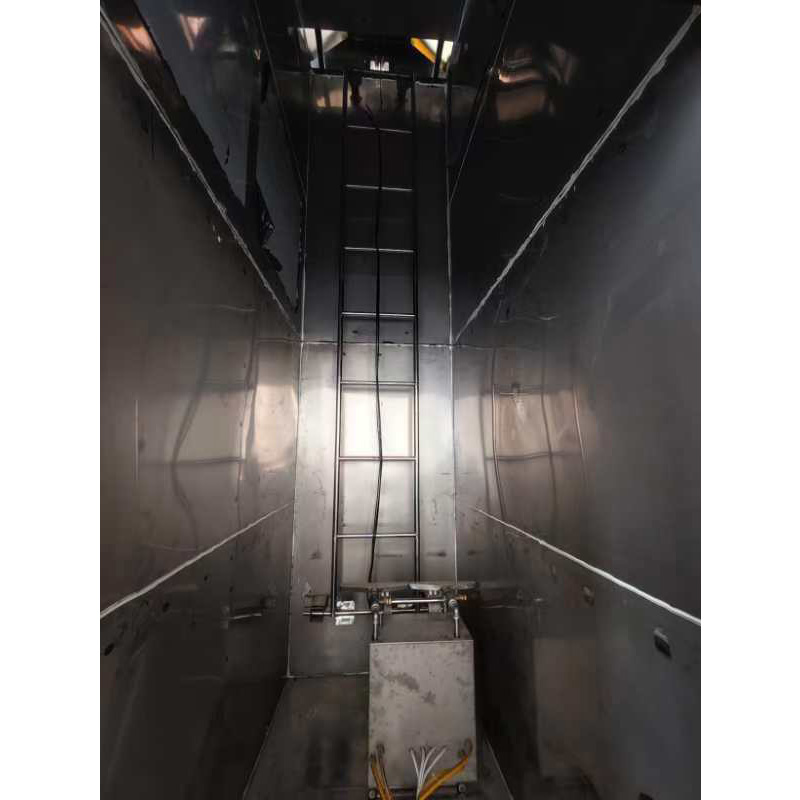

9. Dimensiones de la escalera de acero de prueba (vertical): 500 (ancho) × 3500 (alto);

10. Dimensiones de la escalera de acero ancha: 800 (ancho) × 3500 (alto);

11. Dimensiones de la superficie de combustión: (L)257×(W) 4,5 mm;

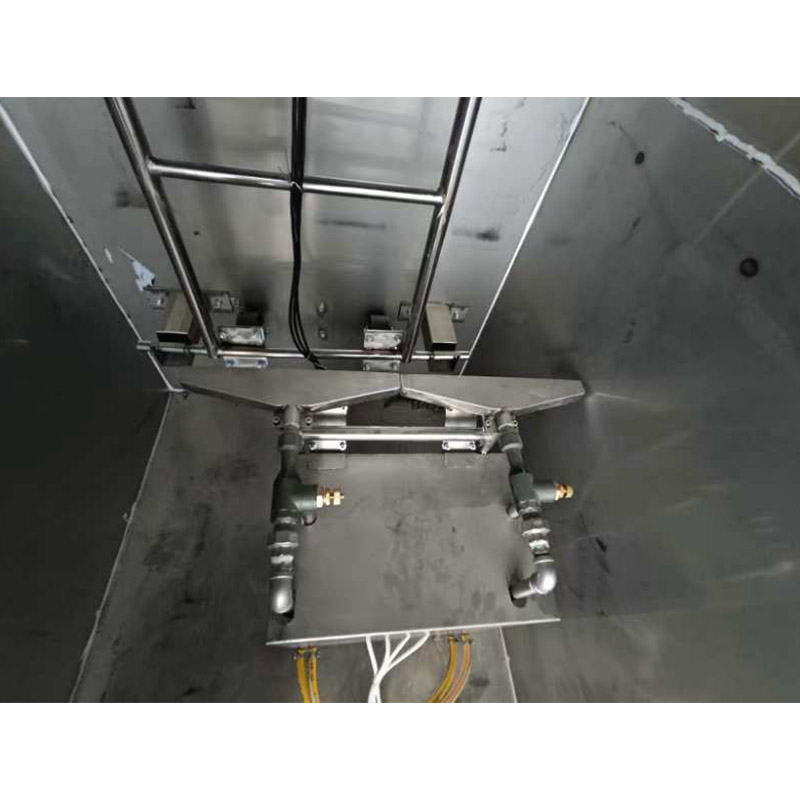

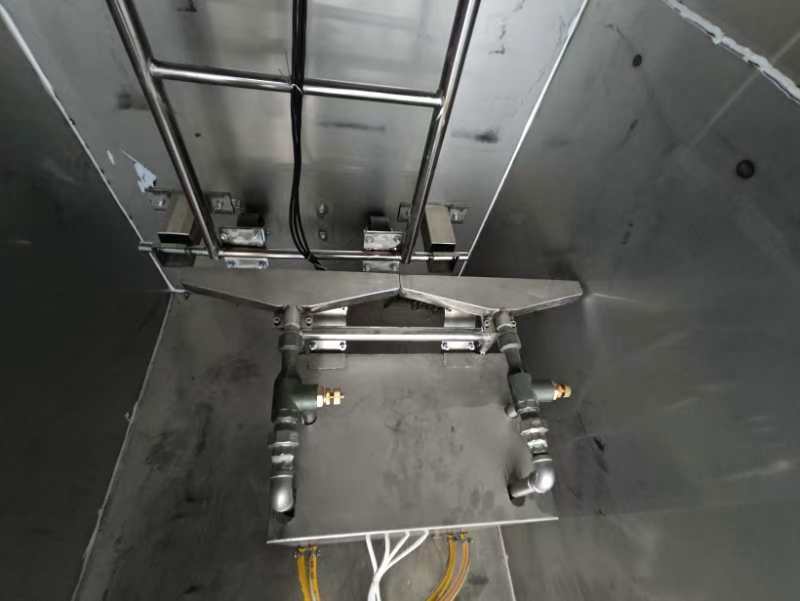

12. La fuente de calor es un soplete de quemador de propano tipo tira equipado con un mezclador Venturi, con una distancia entre centros de orificios de 3,2 mm.

Parámetros técnicos
