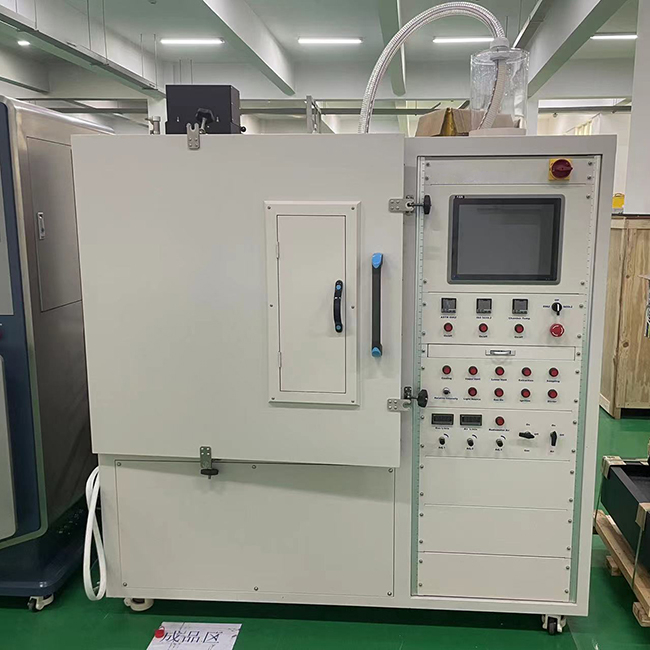

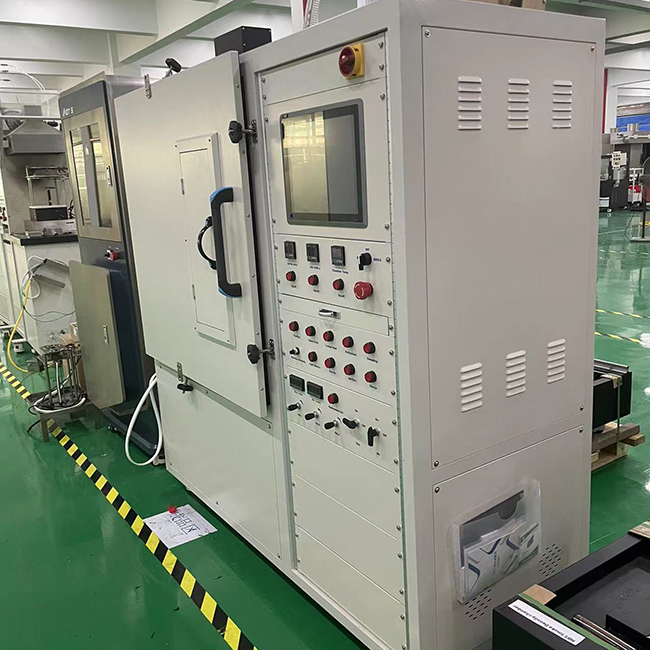

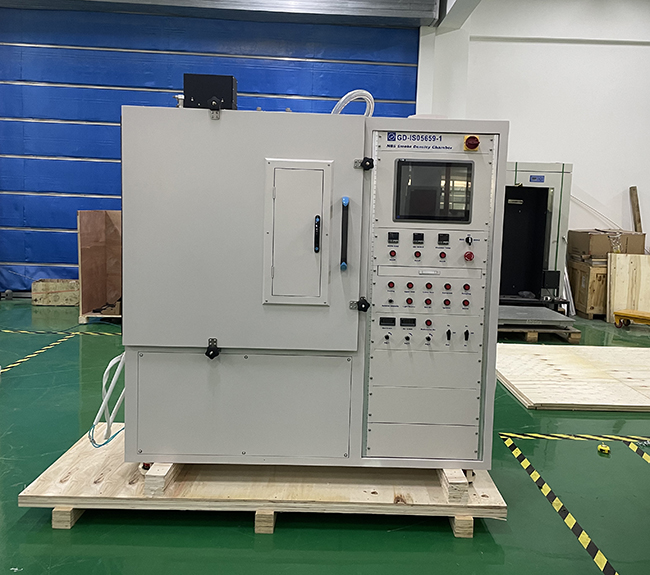

Cámara de densidad de humo ASTM E662, BS 6401

Cámara de densidad de humo ASTM E662, BS 6401

Descripción:

El principio de funcionamiento de la cámara de prueba de densidad de humo NBS es calcular la densidad óptica específica midiendo la transmitancia de luz del humo (en %) utilizando el sistema óptico incorporado de la cámara de prueba. La transmitancia de luz mínima generalmente se usa para calcular la densidad óptica específica máxima DS.

La fórmula es: DSMAX = 132LOG10 (100/tmin).

Tmin es la transmitancia de luz mínima durante la prueba.

La cámara de prueba de densidad de humo NBS consta de los siguientes componentes:

La cámara de prueba, con dimensiones internas de 914 mm x 914 mm x 610 mm, tiene una buena resistencia a la corrosión.

Sistema de medición óptica incorporada.

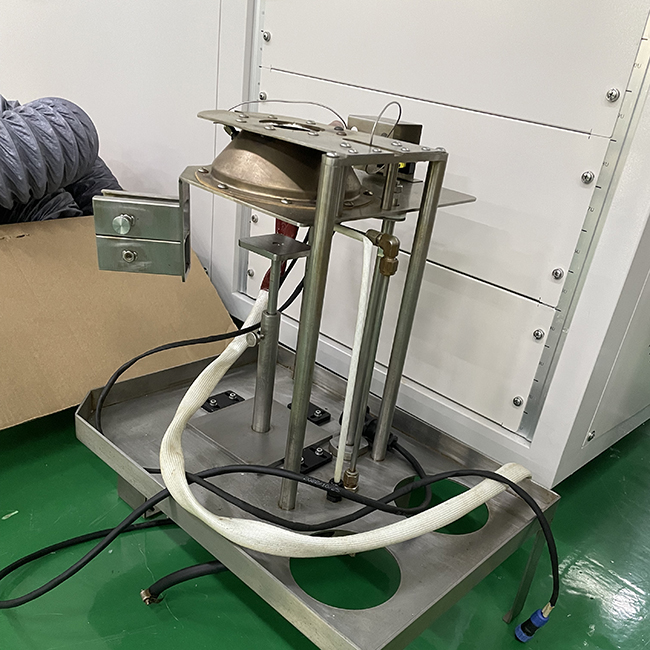

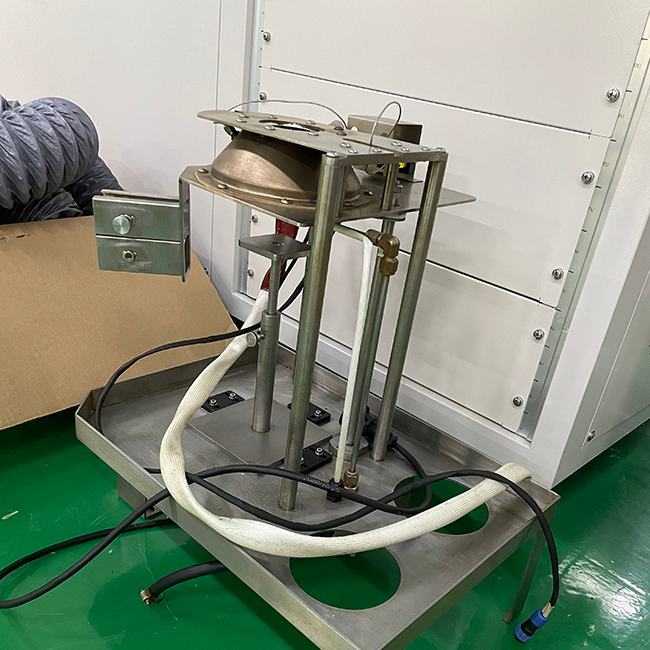

Fuente de calor radiante.

Sistema de adquisición de datos.

Software operativo.

En la prueba de densidad de humo, la muestra se monta horizontalmente/verticalmente en la cámara de prueba y su superficie superior está expuesta a una fuente de calor radiante de una irradiancia específica (hasta 50 kW/m²). El humo generado se recoge en la cámara de prueba y la atenuación del haz de luz que pasa a través del humo se mide mediante el sistema de medición fotométrica incorporado en la cámara de prueba. Los datos y los resultados son recopilados y calculados por el software.

Característica principal:

• Cuerpo integrado y estante de análisis de 19 "(espacio de ahorro).

• 17 "Panel de pantalla táctil Tipo PC para todo el control y las pruebas automáticas.

• Movimiento de tipo de cilindro de aire para cargar una muestra o abrir automáticamente hacia arriba/hacia abajo  ventilación (altamente resistente a la contaminación de la prueba).

• Recubrimiento de la cámara de prueba conveniente en la limpieza y los tochemicos resistentes.

• Bloqueo diseñado para cerrar la puerta de la cámara a la vez.

• Indicación de la velocidad de transmisión y la densidad de humo con una precisión mejorada.

• Sistema de precalentamiento de la cámara para facilitar la prueba con más precisión.

• Sistema de panel de reventación de seguridad para proteger al usuario cuando la presión aumenta bruscamente durante la prueba.

• Puerto, filtro calentado y línea calentada para medir gases tóxicos.

• El medidor de manómetro con mayor precisión mediante el uso del MFC (controlador de flujo de masa) y DPT (transductor de presión diferencial) que permite la prueba de fuga automática.

• Sistema de enfriamiento de agua portátil sin necesidad de obras hidráulicas y plomería cuando usa el medidor de calor (para ISO 5659).

• Celda de carga con mayor precisión para medir la tasa de pérdida de masa en la prueba ISO 5659.

• Programa SB 2005 DAQ (adquisición de datos) para controlar el uso de la PC del panel de pantalla táctil.

Resultado de la prueba:

• Información de laboratorio

• CI del usuario

• Condiciones de muestra

• Tiempo desde el inicio de la prueba, t (s)

• Transmisión (%) y densidad óptica específica, DS

• Ds máximo y tiempo a ds máximo

• Corrección DS

• Configuración de rango actual y posición de filtro

• Misa actual (g) para ISO 5659

Especificación:
