EN 1191 Resistencia a la puerta de fuego al dispositivo de prueba de apertura y cierre repetidos

EN 1191 Resistencia a la puerta de fuego al dispositivo de prueba de apertura y cierre repetidos

Introducción:

El dispositivo de prueba de confiabilidad de apertura y cierre de la puerta de fuego está diseñado de acuerdo con las ventanas y puertas EN 1191, resistencia a la apertura y cierre repetidos, el estándar del método de prueba, y está destinado a evaluar la durabilidad mecánica y la confiabilidad funcional de las puertas de fuego y su hardware en las operaciones de apertura y cierre repetidas. El dispositivo tiene una amplia gama de cobertura de prueba, que cubre puertas de fuego de una sola hoja, doble hoja, ventana y de función especial, y es adecuada para puertas y hardware relacionado (como bisagras, cerradores de puerta, cerraduras) hechas de varios materiales como acero, madera y aleación de aluminio. Al simular de 10,000 a 200,000 ciclos de apertura y cierre (ajustados de acuerdo con la categoría de uso de la puerta), el dispositivo de prueba verifica si la puerta aún puede mantener la integridad estructural y la operación suave después del uso a largo plazo, asegurando su rendimiento confiable en el fuego u otros escenarios de emergencia. El método de prueba de EN 1191 está altamente relacionado con los requisitos de prueba de confiabilidad de apertura y cierre de GB 12955-2008, proporcionando soporte técnico para la certificación y aplicación de puertas contra incendios en el mercado internacional, y refleja su aplicabilidad en el campo de la seguridad de la construcción global.

Estándar:

1.en 1191: ventanas y puertas - resistencia a la apertura y cierre repetidos - Método de prueba

2.en 1154: Hardware de construcción: dispositivos de cierre de puertas controladas

3.ANSI/BHMA A156.1: Butes y bisagras

4.Ansi/BHMA A156.18: Materiales y acabados (para cierres de puertas)

5.en 12400: ventanas, puertas y persianas - durabilidad mecánica - requisitos y clasificación

6.ISO 23307: Pruebas de resistencia al fuego: conjuntos de puerta y obturador (aspectos de durabilidad mecánica)

Normas relacionadas:

1.en 1634-1: pruebas de resistencia al fuego y control de humo para conjuntos de puerta y obturador

2.BS 476-22: Pruebas de incendio sobre materiales y estructuras de construcción: métodos para determinar la resistencia al fuego de los elementos no portadores de carga

3.NFPA 252: Métodos estándar de las pruebas de incendio de los conjuntos de puertas

4.UL 10B: Pruebas de incendios de los conjuntos de puerta

5.Col 10c: Pruebas de incendio de presión positiva de los conjuntos de puertas

6.ISO 3008: Pruebas de resistencia al fuego: conjuntos de puerta y obturador

Alcance de la aplicación:

1. Puerta de fuego de una sola hoja: incluyendo puertas de fuego de una sola hoja hechas de acero, madera, compuesto de madera de acero u otros materiales, para probar la durabilidad y la integridad funcional de su hojas de puerta y hardware (como bisagras, cerradores de puerta) después de la apertura y el cierre repetidos.

2. Puerta de fuego de doble hoja: incluyendo biparting o puerta de fuego asimétrica de doble hoja, para probar la coordinación y la durabilidad de las dos puertas y su hardware, como puertas y secuenciadores.

3. Puerta de fuego con ventana de fuego: pruebe la puerta de fuego con ventana de observación para asegurarse de que la hoja de la puerta y la ventana aún puedan mantener el sellado y la resistencia al fuego después de la apertura y el cierre repetidos.

4. Puertas de fuego de función especial: como puertas de fuego con varillas de escape, control eléctrico o dispositivos de cierre automático de puertas, pruebe la confiabilidad de su hardware especial después de la apertura y cierre múltiple.

5. Hardware de la puerta de fuego: incluyendo bisagras, cerradores de puerta, cerraduras, secuenciadores, etc., individualmente o como parte del sistema de la puerta, pruebe sus propiedades mecánicas en operaciones repetidas.

6. Puertas de incendio con diferentes niveles de resistencia al fuego: como las puertas de incendio de Clase A (1.5 horas), Clase B (1.0 horas), Clase C (0.5 horas), prueban su confiabilidad de apertura y cierre bajo diferentes requisitos de resistencia al fuego.

Parámetros técnicos principales:

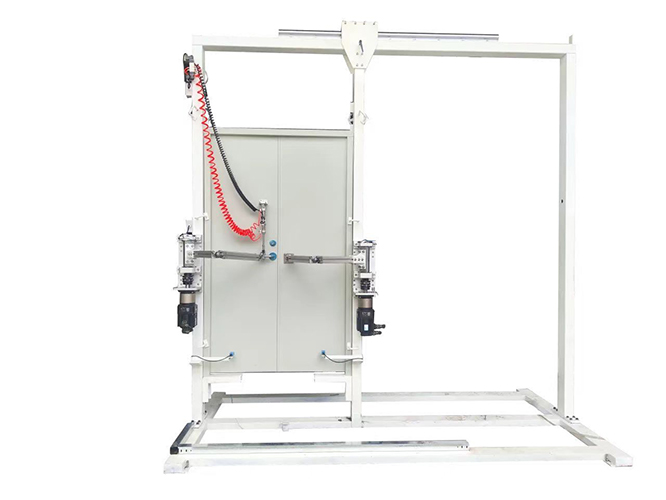

1 El equipo incluye un marco ajustable, una manivela, una biela y un mecanismo de potencia. La hoja de la puerta está instalada en el marco ajustable. Un extremo de la biela está conectado a la hoja de la puerta y el otro extremo está conectado a la manivela. La parte inferior de la manivela se fija a un objeto fijo relativamente estático en el suelo, y la manivela está conectada al mecanismo de potencia;

2 Marco de prueba: es un marco ajustable, adecuado para instalar puertas impermeables de diferentes especificaciones y tamaños, con suficiente rigidez para evitar la deformación que afecta los resultados de la prueba durante la prueba. El tamaño neto del accesorio tiene 2500 mm de ancho * 2800 mm de alto (el ancho y la altura se pueden ajustar);

3 Ciclo de operación: 8S-14;

4 ángulo de apertura: 50-90 grados ajustables;

5 horarios de apertura: 0-99999 veces ajustables;

6 Tamaño de la rejilla de prueba: L3106 mm*W1600 mm*H2950 mm

7 Tamaño de la caja de control: L380 mm*W332 mm*H875 mm

8 Fuente de energía: AC220V

9 Potencia: 320W
