UL 10C Estándar por seguridad Presiones de incendio de presión positiva de los conjuntos de puertas

Introducción al estándar UL 10C

Las puertas de fuego juegan un papel importante para garantizar la seguridad de la vida y la protección de la propiedad. Las puertas de fuego generalmente se encuentran en las salidas de emergencia, que pueden separar incendios durante un cierto período de tiempo, evitar la propagación de fuego y garantizar la evacuación de personas y multitudes. NFPA 252, UL 10B y UL 10C son estándares importantes para evaluar la resistencia al fuego de las puertas de fuego, principalmente incluyendo pruebas de resistencia al fuego y pruebas de lavado de mangueras. UL 10C implica una prueba de incendio a presión positiva de las puertas de incendios para evaluar su rendimiento, particularmente su capacidad para mantener su ensamblaje seguro durante las pruebas.

UL 10C Alcance de la aplicación

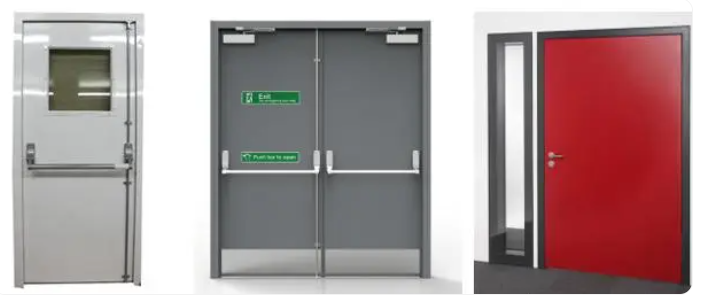

UL 10C es adecuado para varios tipos de puertas contra incendios, incluidas puertas giratorias, puertas corredizas o rodantes, puertas de ascensor correderas horizontales, puertas de acceso, puertas de tolte, puertas de ascensor, puertas de mostrador de servicio

Prueba de resistencia al fuego UL 10C

La muestra de prueba (componente de la puerta) se instala en el componente de la pared de prueba, que generalmente se compone de mampostería, paneles de yeso y estructuras atornilladas. Instale todo el componente de prueba en el horno de prueba y exponga a la temperatura especificada durante el tiempo especificado. La temperatura del horno se mide mediante nueve termopares distribuidos uniformemente en el horno y se controla de acuerdo con la curva de temperatura de tiempo especificada. La presión del horno debe establecerse dentro de los 5 minutos posteriores al inicio de la prueba y mantenerse durante todo el período de prueba refractario.

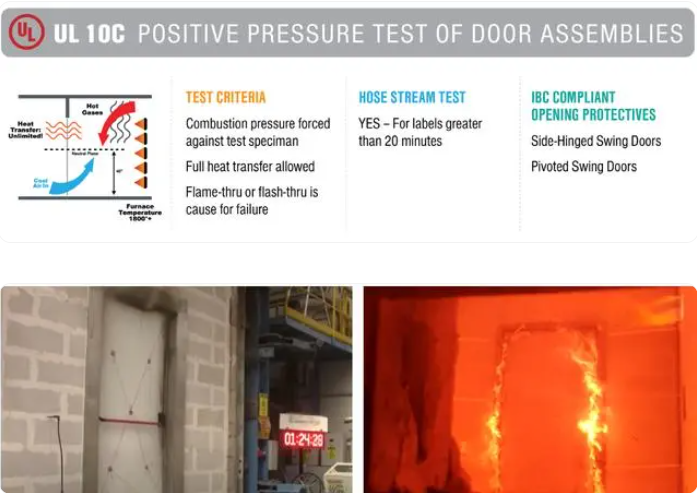

UL 10C es una prueba de fuego de presión positiva, y el plano de presión neutral debe establecerse a 40 pulgadas desde la parte inferior de la muestra de prueba. Esto significa que el área debajo del plano de presión neutral estará en un estado de presión negativo del horno, mientras que el área por encima del plano de presión neutral estará en un estado de presión positivo del horno. El área de presión negativa del horno puede hacer que el aire ambiente en la superficie no expuesta se coloque en el horno, pasando por la interfaz entre la puerta y el marco, así como otros componentes durante el ensamblaje. En el área de presión positiva del horno, el gas del horno caliente se empujará por la fuerza a través de la interfaz entre la puerta y el marco, así como otros componentes en el ensamblaje, lo que puede aumentar el riesgo de división de la muestra de prueba.

El contenido principal del estándar UL 10C incluye:

1. Prueba de resistencia al fuego: evalúe la resistencia al fuego de las puertas del fuego en condiciones estándar de llama y temperatura alta, generalmente dividida en diferentes niveles de tiempo, como 60 minutos, 90 minutos, 120 minutos, etc.

2. Prueba de aislamiento térmico: mida la capacidad de las puertas de fuego para evitar la transferencia de calor en un entorno de incendio para garantizar que la temperatura en el otro lado de la puerta no sea demasiado alta. Las puertas de los incendios deben limitar la radiación de calor generada por las llamas y garantizar que no causa calor excesivo al otro lado de la puerta. Generalmente se requiere que el aumento de la temperatura en el otro lado de la puerta no exceda los 250 ° F (121 ° C).

3. Prueba de penetración de humo: evalúe la capacidad de las puertas de incendios para evitar la penetración de humo en un incendio, para proteger la evacuación del personal y reducir el impacto del humo en el interior de los edificios.

4. Prueba de operación: verifique el rendimiento operativo de la puerta de fuego en condiciones de uso normal, incluida la suavidad y la accesibilidad del interruptor

5. Integridad estructural: asegúrese de que la puerta del fuego mantenga la integridad estructural en caso de incendio, sin daños ni colapso

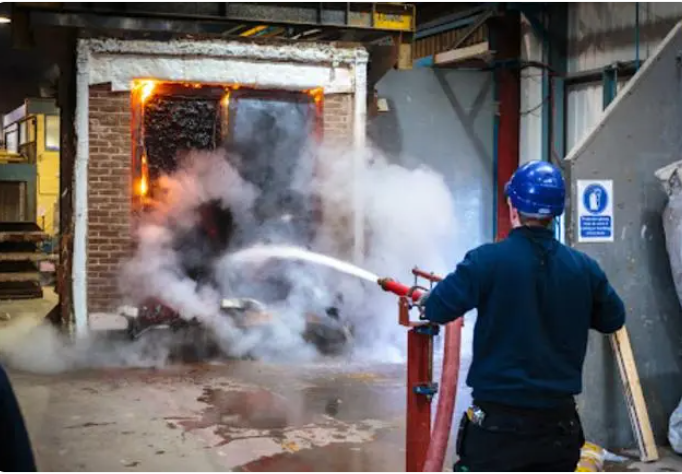

Prueba de lavado de manguera UL 10C

La prueba de lavado de la manguera se realizará inmediatamente después de la prueba de resistencia al fuego, y los componentes de la prueba se someterán al impacto, la erosión y los efectos de enfriamiento del chorro de agua en 3 minutos. En primer lugar, el flujo de agua debe apuntar hacia el centro de la parte inferior y luego cubrir todas las superficies expuestas. El chorro de agua debe aplicarse de manera suave y estable para garantizar que todas las partes del componente de prueba se vean afectadas por el chorro. Si la duración de la prueba de resistencia al fuego es de 1 hora y el área expuesta es de 2.4 metros cuadrados, la presión de agua en la parte inferior de la tubería de agua debe ser de 207 kPa, y la duración del chorro debe ser de 24 segundos.

Criterios de juicio UL 10C

La puerta debe permanecer intacta durante la prueba de resistencia al fuego y la prueba de lavado de la manguera;

Durante el período de prueba, el componente no debe tener ninguna apertura (las aberturas se refieren a agujeros que se pueden ver desde el lado no expuesto cuando se evalúa desde la dirección vertical del plano del componente);

Para los componentes con un tiempo de exposición al fuego de 1,5 horas o menos, se permite un ligero desprendimiento de vidrio en condiciones específicas;

◎ Permitir la separación entre los bordes articulares de las puertas emparejadas, pero dentro de los límites especificados;

La abertura entre el borde inferior de la puerta y el umbral es aceptable, pero aún debe estar dentro del límite.
