Prueba resistente al fuego de alambres y cables y prueba ignífuga

Prueba resistente al fuego de alambres y cables y prueba ignífuga

Prueba retardante de llama

Para evaluar el rendimiento del cable ignífugo, la Comisión Electrotécnica Internacional ha formulado tres estándares, IEC60332-1, IEC60332-2 e IEC60332-3. IEC60332-1 e IEC60332-2 se utilizan para evaluar la capacidad retardante de llama de un solo cable cuando se coloca en ángulo y verticalmente (los estándares domésticos correspondientes GB12666.3 y GB12666.4). IEC60332-3 (equivalente doméstico a GB12666.5-90) se utiliza para evaluar la resistencia al fuego de los cables agrupados cuando se queman verticalmente, en comparación con los requisitos para la resistencia al fuego cuando los cables agrupados se queman verticalmente.

IEC 60332-1 / BS 4066-1 (prueba de quemado vertical de un solo cable o cable)

Este es el estándar ignífugo para un solo cable. La prueba estipula que una muestra de 60 cm de longitud se fija verticalmente en una caja de metal abierta en la pared frontal, y un quemador de propano con una longitud de llama de 175 mm contacta el cable en un ángulo de 45 grados desde la posición de 450 mm del extremo fijo superior de la muestra. Si el daño de quemado de la muestra no está a más de 50 mm de la parte inferior del extremo fijo, la prueba pasa.

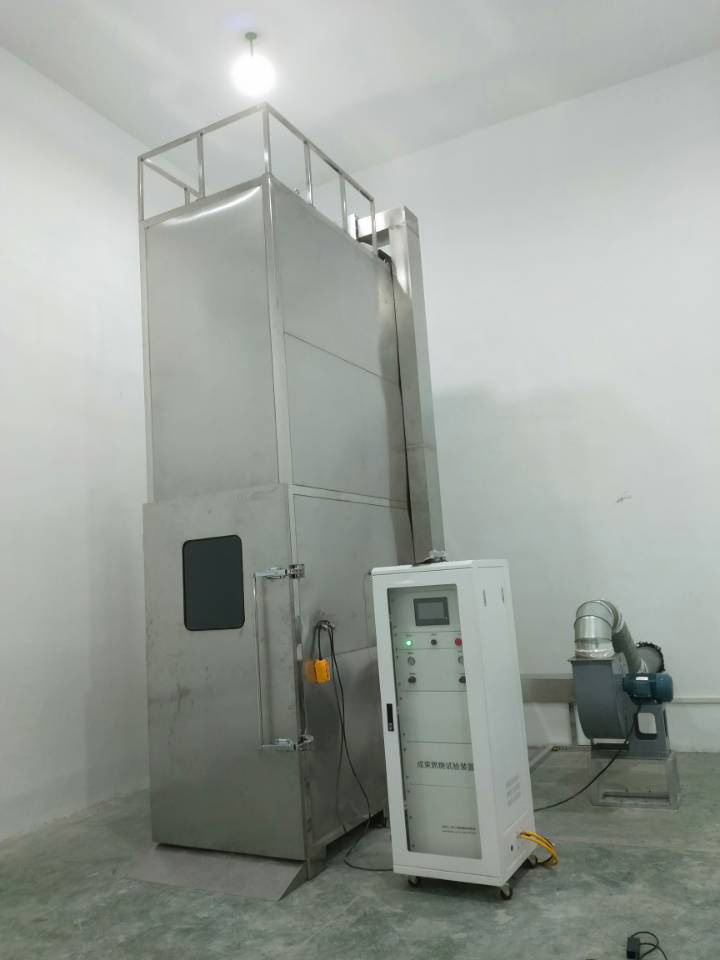

IEC 60332-3 / BS 4066-3 (prueba de quemado vertical de alambres o cables agrupados)

Este es el estándar ignífugo para cables agrupados. La prueba estipula que el conjunto de muestras de cable de 3,5 m de longitud se fija en el marco de prueba trapezoidal con alambre de hierro, y el número de muestras se determina de acuerdo con los materiales no metálicos requeridos por las diferentes clasificaciones. La muestra se cuelga verticalmente en la pared posterior del horno, y se introduce aire en el horno a través de la entrada de aire en la placa inferior. El quemador plano de propano está en contacto con la muestra a una llama de 750 ° C. La muestra no debe encenderse dentro de los 20 minutos de la combustión vertical cuando la muestra se ve obligada a soplar (descarga de flujo de aire 5m3 / min, velocidad del viento 0.9m / segundo). Autoextinguible a menos de 2,5 metros. IEC60332 tiene Clase A, Clase B, Clase C y Clase D para evaluar el rendimiento del retardador de llama.

Prueba de resistencia al fuego IEC

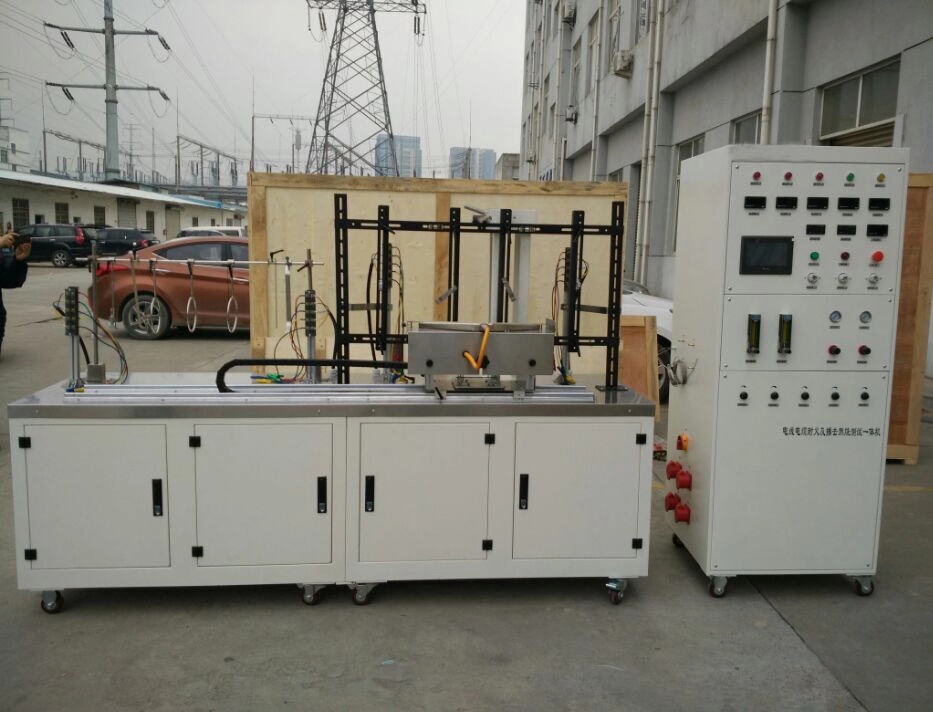

El cable refractario se refiere a la capacidad de mantener el funcionamiento normal durante un cierto período de tiempo cuando la llama se está quemando, es decir, mantener la integridad del circuito (Integridad del circuito). Para evaluar el rendimiento de resistencia al fuego de los cables, la Comisión Electrotécnica Internacional y la Comisión Electrotécnica Británica han desarrollado dos estándares, IEC60331 y BS6387, respectivamente. En contraste, BS6387 tiene requisitos de resistencia al fuego mucho más altos que IEC60331.

Nivel de retardante de llama IEC60331

En IEC60331-1999, la temperatura del suministro de incendio debe ser de 750 ℃ ​​/ 3 h de nivel, lo que significa que se aplica un nivel de voltaje de 300 voltios a 750 ℃ ​​para quemar durante 3 horas sin interrupción.

BS6387 grado ignífugo

Se requiere BS6387 para pasar el co horizontalmprueba de explosión, prueba de rociado de agua y prueba de vibración de choque mecánico El experimento de combustión horizontal es de 650 ℃ / 3 h para la clase A, 750 ℃ ​​/ 3 h para la clase B, 950 ℃ / 3 h para la clase C y 950 ℃ / 3 min para la clase S. La clase A significa quemar a 300 voltios a 650 ℃ durante 3 horas sin desglose; Clase B significa quemar a 300 voltios a 750 ℃ ​​durante 3 horas sin avería; La clase C significa aplicar 300 voltios a 950 ° C. Sin averías después de quemar durante 3 horas; La clase S significa que se quemará durante 3 minutos a 300 voltios a 950 ° C sin descomponerse. La prueba de combustión de agua pulverizada se divide en grado W, lo que significa que se quema durante 15 minutos después de aplicar un voltaje de 300 voltios y luego se sumerge en agua durante 15 minutos sin descomponerse. La prueba de vibración de choque se divide en clase X 650 ℃ / 15 min, clase Y 750 ℃ ​​/ 15 min y clase Z 950 ℃ / 15 min, clase X significa que se aplica un voltaje de 300 voltios a 650 ℃ mientras se quema mientras se produce un choque mecánico y vibración cada 30 segundos durante 15 minutos. Descompostura; El nivel Y significa 300 voltios aplicados a 750 ℃ ​​mientras se quema y descarga mecánica cada 30 segundos durante 15 minutos sin interrupción; El nivel Z significa que 950 ℃ aplicaron 300 voltios mientras se quemaba y un choque mecánico cada 30 segundos. Sin avería durante 15 minutos a la vez. El modelo de nivel más alto requerido por BS6387 es CWZ.
