En los incendios de edificios, la velocidad a la que el fuego se propaga a lo largo de las paredes y los techos afecta la capacidad de las personas para escapar de forma segura. Si los materiales interiores carecen de retardante de fuego suficiente, las llamas pueden propagarse por toda la habitación en cuestión de minutos y el humo denso oscurece la visibilidad, aumentando el riesgo de lesiones o muerte.
Los códigos de construcción de EE. UU. tienen requisitos específicos para la resistencia al fuego de los materiales interiores de paredes y techos. Entre estos, la prueba de túnel Steiner ASTM E84 es el método de prueba más utilizado y es un estándar de referencia en el Código Internacional de Construcción (IBC) y las Normas de seguridad humana NFPA 101. Este artículo presenta el contenido principal de esta prueba.
¿Qué es la prueba de túnel Steiner ASTM E84?
La prueba del túnel Steiner es un método de prueba utilizado para evaluar las características de combustión superficial de los materiales de construcción. Durante la prueba, la muestra se instala en el techo y se expone a una llama controlada durante 10 minutos, y se registra la velocidad de propagación de la llama y la producción de humo.
![\"微信图片_20240716105000.jpg.png.jpg\"](\"//ilrorwxhnijqmk5p.leadongcdn.com/cloud/jmBpkKkiRilSkqrmlrpqi/weixintupian_20240716105000-jpg-png.jpg\" "\\"\\"")

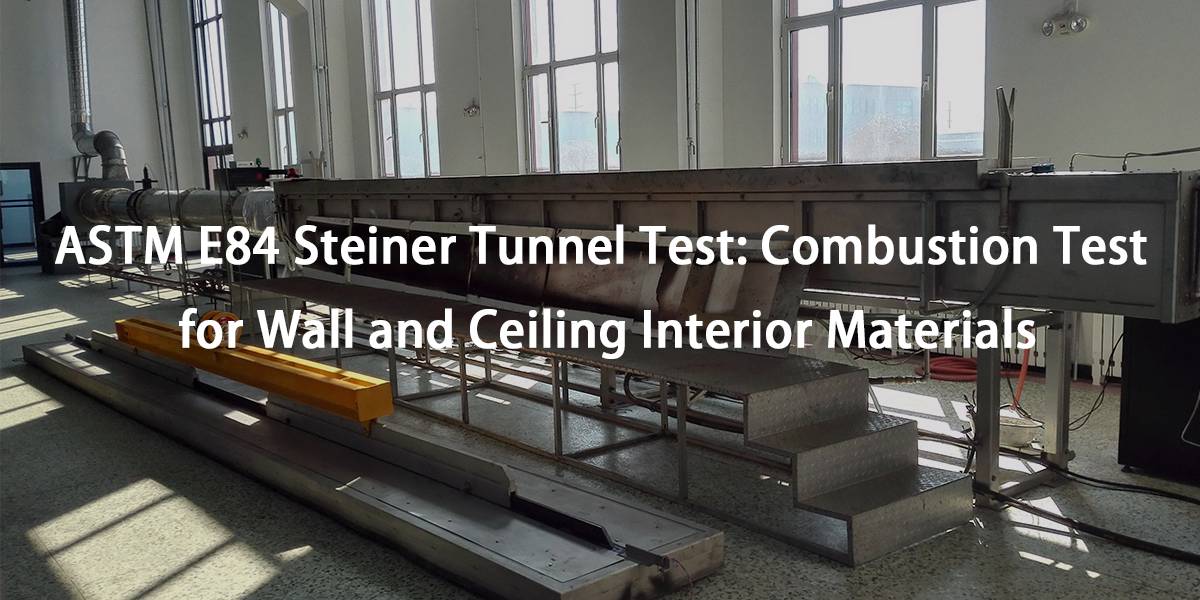

La prueba se realizó en un horno de túnel de 7,3 metros (24 pies) de largo. La muestra se montó en una posición de techo con la superficie de prueba hacia abajo, expuesta a la fuente de ignición. La llama se encendió desde un extremo y se extendió a lo largo de la superficie de la muestra durante 10 minutos.
![\"微信图片_2026-05-26_160657_897.png\"](\"//ilrorwxhnijqmk5p.leadongcdn.com/cloud/jjBpkKkiRilSkqmpompik/weixintupian_2026-05-26_160657_897.png\" "\\"\\"")
El equipo de prueba registra dos puntos de datos clave: el índice de propagación de llamas (FSI) y el índice de desarrollo de humo (SDI). Para proporcionar un punto de referencia, la norma utiliza dos materiales de referencia: el tablero de fibrocemento definido como 0 y el roble rojo como 100. Los valores del material probado se derivan comparándolos.
ASTM E84 se aplica a acabados interiores de edificios y materiales de techos. Las muestras suelen tener 24 pulgadas de ancho × 24 pies de largo (610 mm × 7,32 m) y pueden ser continuas o segmentadas.
Las muestras comprobables comunes incluyen:
Materiales de pared/techo: paneles de yeso, paneles de madera, madera contrachapada, paneles compuestos, papel pintado, revestimientos de paredes, pintura, revestimientos.
Materiales aislantes: espumas plásticas (EPS/XPS/PU), lana de roca, lana de vidrio, poliuretano proyectado, etc.
Materiales para pisos (que requieren instalación de pisos): alfombras, pisos de vinilo, pisos de caucho, etc.
Otros: paneles estructurales de madera, paneles de plástico, materiales compuestos, materiales tratados con retardantes de fuego, empaques para torres de enfriamiento, cubiertas de cables (normas relacionadas como UL910/NFPA262 para cables conductos), etc.
Las muestras suelen tener 24 pulgadas de ancho x 24 pies de largo (610 mm x 7,32 m) y pueden ser continuas o segmentadas.
Las muestras deben acondicionarse hasta un contenido de humedad de equilibrio (normalmente ~7%) en condiciones estándar de temperatura y humedad.
Las muestras se pueden montar con un sustrato (por ejemplo, adhesivo, fijación mecánica) o ser autoportantes sin sustrato.
Las muestras deben representar la condición del producto final (espesor, densidad, recubrimiento, etc.) para su uso real.
No apto ni restringido para: ciertos materiales extremadamente gruesos/pesados, pruebas generales de resistencia al fuego de componentes estructurales (éstas pueden probarse utilizando otras normas como NFPA 285).
(1) Índice de dispersión del marco (FSI): refleja la velocidad a la que una llama se propaga por la superficie de un material. Un valor más bajo indica que es menos probable que la llama se propague.
Pasos de cálculo: Trace la distancia de propagación de la llama versus el tiempo durante un período de prueba de 10 minutos y calcule el área bajo la curva (AT).
Si AT ≤ 97,5 pies·min, FSI = 0,515 × AT; si AT > 97,5 pies·min, FSI = 4900 ÷ (195 - AT). Finalmente, redondea al múltiplo de 5 más cercano.
![\"微信图片_2026-05-26_161232_172.png\"](\"//ilrorwxhnijqmk5p.leadongcdn.com/cloud/jjBpkKkiRilSkqrmnrpmj/weixintupian_2026-05-26_161232_172.png\" "\\"\\"")
(2) Valor de humo desarrollado (SDI): Refleja la cantidad de humo producido durante la combustión del material. Un valor más bajo indica menos humo.
Pasos de cálculo: registre la tasa de absorción de luz cada 15 segundos durante la prueba, trace la curva de densidad del humo y calcule el área bajo la curva.
Comparado con el roble rojo (definido como 100): SDI = 100 × A (muestra) ÷ A (roble rojo). Redondea el resultado al múltiplo de 5 más cercano; si excede 200, redondee al múltiplo de 50 más cercano.
![\"微信图片_2026-05-26_161249_204.png\"](\"//ilrorwxhnijqmk5p.leadongcdn.com/cloud/jnBpkKkiRilSkqrmorpii/weixintupian_2026-05-26_161249_204.png\" "\\"\\"")
Según los valores FSI y SDI, los materiales se clasifican en tres grados: A, B y C.
![\"微信图片_2026-05-26_161615_011.png\"](\"//ilrorwxhnijqmk5p.leadongcdn.com/cloud/jqBpkKkiRilSkqrmorpki/weixintupian_2026-05-26_161615_011.png\" "\\"\\"")
La prueba del túnel Steiner (basada principalmente en ASTM E84/UL 723) es un método estándar básico para evaluar la inflamabilidad de la superficie de los materiales de construcción, midiendo principalmente el índice de propagación de la llama (FSI) y el índice de densidad del humo (SDI). Esta prueba se utiliza ampliamente para la certificación de resistencia al fuego de materiales de construcción y es una base importante para proyectos de exportación y acceso al mercado en Estados Unidos y Canadá. Gold proporciona equipos de prueba del túnel Steiner. Si su producto necesita una actualización o si desea obtener más información sobre el equipo, como la estructura y la temperatura del horno, comuníquese con nosotros.
