Prueba de retardante de la llama UL94

Un conjunto de GIF para comprender la prueba de retardante de la llama UL94

UL 94 es el estándar más utilizado para los materiales plásticos para evaluar su rendimiento de retardante de llama. Hay 12 grados: HB, V-0, V-1, V-2, 5VA, 5VB, VTM-0, VTM-1, VTM-2, HBF, HF-1, HF-2.

UL 94 se utiliza para evaluar la capacidad de un material para extinguir después de que se ha encendido. Existen varios métodos de evaluación que dependen de la velocidad de combustión, el tiempo de ardor, la resistencia del goteo y si el goteo está ardiendo. Cada material a probar puede obtener muchos valores dependiendo del color o el grosor. Cuando se selecciona un material de un producto, su calificación UL debe cumplir con los requisitos de espesor de la parte de la pared de la parte de plástico. La calificación UL debe informarse junto con el valor de grosor.

Método de prueba UL94 común

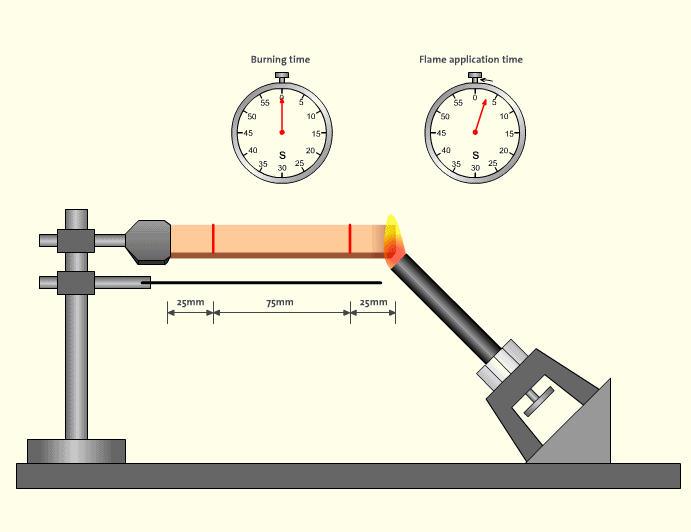

1. Prueba de quema horizontal (HB)

HB es la calificación de retardante de llama más baja del estándar UL 94. El método de prueba es sujetar horizontalmente un extremo de la pieza de prueba a 45 ± 2 grados con el nivel horizontal, tomar una red de hierro, arreglarla horizontalmente 10 ± 1 mm por debajo de la pieza de prueba, y hacer el quemador Bunsen (altura de la llama de unos 20 mm) En 45 grados, muévase a la prueba. El otro extremo de la hoja está en contacto con la muestra de 6 mm y se elimina después de 30 ± 1 segundo. Cuando la pieza de prueba se quema en la marca de 25 mm, otro temporizador y retire el quemador Bunsen.

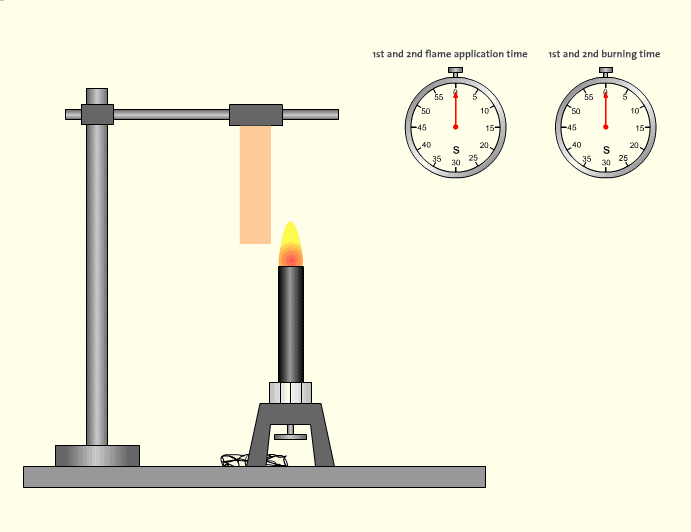

2. Prueba de quema vertical de 50 W

Después de que el quemador Bunsen (altura de la llama de aproximadamente 20 mm) está en contacto con el punto central debajo de la muestra para 10± 0.5 segundos, retire el quemador Bunsen a una velocidad de 300 mm/s, al menos 150 mm de la pieza de prueba, y registre el primer tiempo de combustión espontánea. Después de que cesa la combustión espontánea, la segunda combustión se realiza de inmediato. Después de quemar durante 10 ± 0.5 segundos, se elimina el quemador Bunsen, y se registra el segundo tiempo de combustión espontánea y el tiempo de enrojecimiento después de que se extingue la llama.

3.500W Prueba de quema vertical

muestra de placa

Mantenga el quemador Bunsen (altura de la llama de 125 mm) para 20±5 grados horizontalmente y muévalo al costado de la pieza de prueba para que la punta de la llama interior (40 mm±2 mm de altura) toca un lado del extremo inferior de la muestra y se quema durante 5±0.5 segundos. Abre el Bunsen Burner para 5 ± 0.5 segundos, repita esta acción cinco veces, elimine después de la quinta combustión y registre el tiempo de auto-grabación y el tiempo al rojo vivo después de extinguir la llama.

espécimen de barra

Arregle la pieza de prueba horizontalmente con la plantilla o el accesorio, y mueva el quemador Bunsen al fondo de la pieza de prueba en 20±5 grados de la horizontal. La punta de la llama interna contacta el punto inferior de la muestra y se quema durante 5±0.5 segundos. La lámpara fue encendida para 5 ± 0.5 segundos, y esta acción se repitió cinco veces. Después de la quinta combustión, se eliminó y la pieza de grabación se grabó por daño.

UL 94 Criterios de calificación de retardante de llama

1. Condiciones de determinación de combustión horizontal UL94

	Velocidad ardiente	Calificación de retardante de llama
Espesor de muestra 3-13 mm	≤ 40 mm/min	media pensión
Espesor de muestra <3 mm	≤ 75 mm/min	media pensión
La llama se extingue antes de la línea de marcado (25 mm/100 mm)	= 0 mm/min	media pensión

2. Condiciones de determinación de combustión vertical UL94

Condición de juicio	V-0	V-1	V-2
Tiempo de combustión espontánea después de aplicar FLAyo （s）	≤ 10	≤ 30	≤ 30
Tiempo de combustión espontáneo total (10 veces de SPTiempo de combustión on））	≤ 50	≤ 250	≤ 250
Combustión espontánea + tiempo de aroma después de la segunda llama(s)	≤ 30	≤ 60	≤ 60
Goteo encendiendo algodón	No	No	Sí
Quemar hasta el accesorio (La muestra está completamente quemada)	No	No	No

3. Condiciones de determinación de combustión vertical UL94 500W

	5 VA	5 VB
Combustión espontánea + tiempo de sonrojo después de 5 pruebas de cualquier muestra(s）	≤ 60	≤ 60
Goteo encendiendo algodón	No	No
Muestra hole（<3 mm）	No	Sí
