IEC 60754 Probador de conductividad de ácido de halógeno de gas IEC para aislamiento y capas de alambres y cables

Tester de conductividad de ácido de halógeno de liberación de cable IEC 60754


Producto introducir

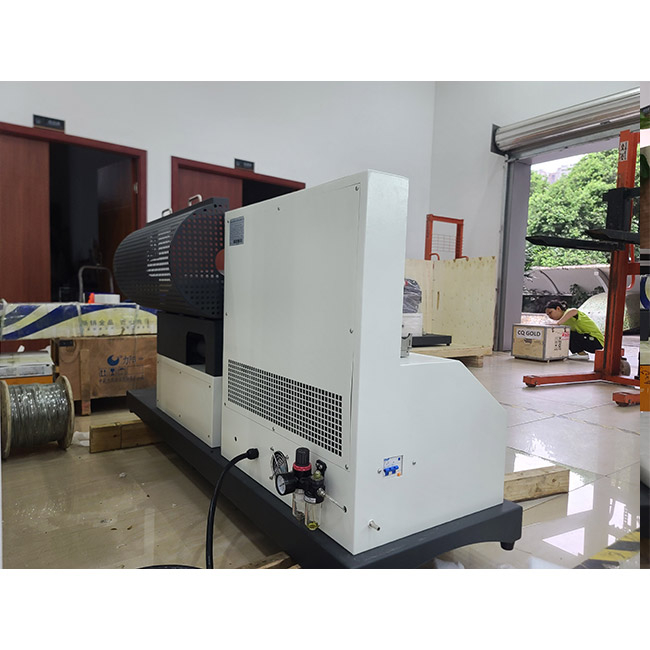

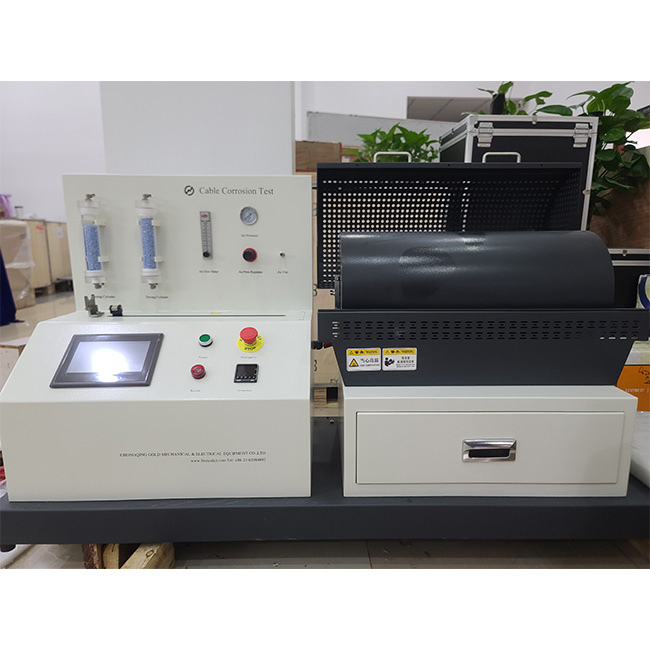

El testificador de conductividad de ácido halógeno de gase de cable y cable IEC 60754 es un dispositivo de precisión diseñado para evaluar las características de los gases liberados cuando se queman materiales no metálicos (como aislamiento y vaina) de cables y cables. Cumple con los estándares internacionales IEC 60754-1 e IEC 60754-2 y sus estándares equivalentes (como EN 60754, BS EN 60754, UL 2556). El probador verifica la seguridad contra incendios de los cables de halógeno cero de bajo fumar (LSZH) quemando 1 g de muestra a 800 ° C (para contenido de gas de ácido halógeno) o 950 ° C (para acidez y conductividad). El dispositivo integra un horno de tubo, un sistema de recolección de gas, un medidor de pH y un medidor de conductividad, admite control de temperatura automática y registro de datos, y se usa ampliamente en las pruebas de certificación de material de cable en los campos de la construcción, ferrocarriles, barcos, etc.





Estándar

1. IEC 60754 Estándar
IEC 60754-1: 2011+A1: 2019
Título: Prueba sobre gases evolucionados durante la combustión de materiales de los cables - Parte 1: Determinación del contenido de gas de ácido halógeno

Descripción: Especifica el equipo y los procedimientos para determinar los gases de ácido halógeno (excepto el ácido hidrofluorico) liberados durante la combustión de materiales de alambre y cable (basados ​​en polímeros o compuestos halogenados que contienen aditivos halógenos).

Aplicable: pruebe el contenido de gas de ácido halógeno (expresado en Mg/G) de aislamiento de cable o materiales de revestimiento.

Observaciones: No aplicable a la determinación del ácido hidrofluorico (consulte IEC 60684-2).
IEC 60754-2: 2011+A1: 2019

Título: Prueba sobre gases evolucionados durante la combustión de materiales de los cables - Parte 2: Determinación de acidez (por medición del pH) y conductividad

Descripción: Evalúe la acidez y la corrosividad de los gases liberados durante la combustión de materiales de alambre y cable midiendo el valor de pH y la conductividad de los gases de combustión disueltos en agua.

Aplicación: Prueba de acidez (pH ≥ 4.3) y conductividad (≤ 10 µs/mm) de materiales de cable de halógeno cero de humo bajo (LSZH).

Nota: Las pruebas se realizan a 950 ° C, en lugar de 800 ° C en IEC 60754-1.


Rango de prueba
El probador es adecuado para los siguientes materiales y escenarios:

Objetos de prueba:
Capa de aislamiento, capa de vaina u otros materiales a base de polímeros de cables y cables.

Los cables que contienen materiales halógenos (cloro, bromo, yodo, etc.) o halógenos (halógeno cero de bajo humo, LSZH).

Materiales no metálicos (como PVC, PE, PP o compuestos que contienen aditivos halógenos).

Nota: No es adecuado para determinar la liberación de ácido hidrofluorico de materiales que contienen flúor (consulte IEC 60684-2).

Áreas de aplicación:

Verificación de rendimiento de cables de halógeno cero de humo bajo (LSZH).

Escenas como edificios, ferrocarriles, barcos, centros de datos, etc. que requieren alta seguridad contra incendios en cable.

Certificación de cable de acuerdo con los estándares internacionales y regionales (como IEC, EN, UL, BS, AS/NZS).

Condiciones de prueba:

IEC 60754-1: la temperatura de combustión es de 800 ° C ± 10 ° C, y se determina el contenido de gas de ácido halógeno.

IEC 60754-2: la temperatura de combustión es de 950 ° C ± 10 ° C, y se miden la acidez y conductividad.

Masa de muestra: generalmente 1 g (± 0.005 g), que debe ser uniformemente picada o molida.

Indicadores cuantitativos del rango de prueba:

Contenido de gas de ácido halógeno (IEC 60754-1): expresado en Mg/G, se mide la cantidad total de gases de ácido halógeno como el cloruro de hidrógeno (HCl) y el bromuro de hidrógeno (HBR).

Requisitos típicos: el contenido de ácido halógeno de los cables sin halógeno es ≤ 5 mg/g.
Acidez (valor de pH) (IEC 60754-2): el valor de pH del gas de combustión disuelto en agua.
Requisitos típicos: pH ≥ 4.3 (baja correidad).

Conductividad (IEC 60754-2): la conductividad del gas de combustión disuelto en agua, en µs/mm.
Requisitos típicos: conductividad ≤ 10 µs/mm.





Contenido de prueba
El probador realiza el siguiente contenido de prueba de acuerdo con los requisitos de IEC 60754-1 e IEC 60754-2:

1. IEC 60754-1: prueba de contenido de gas de ácido halógeno
Propósito: Determine la cantidad total de gas de ácido halógeno liberado cuando el material del cable se quema (expresado como cloruro de hidrógeno equivalente, la unidad es mg/g).

Pasos de prueba:
Preparación de la muestra: tome 1 g de muestra y córtelo a un tamaño de partícula de ≤ 2 mm para garantizar la uniformidad.
Combustión: coloque la muestra en un horno de tubo y quídela a 800 ° C ± 10 ° C, y pase el aire seco (velocidad de flujo 0.015 m³/h a 0.03 m³/h).
Colección de gas: los gases liberados por combustión se recogen a través de una botella de lavado de gas (que contiene agua destilada u otro líquido de absorción).
Análisis químico:
El contenido de ácido halógeno está determinado por la titulación (como la titulación de nitrato de plata) o la cromatografía iónica.
Calcule el contenido de gas de ácido halógeno (mg/g) expresado como cloruro de hidrógeno (HCl) equivalente.

Resultados de la prueba:

Contenido de gas de ácido halógeno (mg/g).
Determine si el material cumple con el estándar libre de halógenos (generalmente ≤ 5 mg/g).
Requisitos del equipo:
Horno de tubo (calentado a 800 ° C).
Sistema de suministro de aire (control de flujo preciso).
Botella de lavado de gas y líquido de absorción.
Dispositivo de titulación o cromatógrafo de iones.

2. IEC 60754-2: prueba de acidez y conductividad

Propósito: Determinar la acidez (valor de pH) y la conductividad del gas liberado cuando el material del cable se quema para evaluar su corrosividad.

Pasos de prueba:

Preparación de la muestra: tome 1 g de muestra y córtelo en partículas ≤ 2 mm.
Combustión: coloque la muestra en un horno de tubo y queme a 950 ° C ± 10 ° C, y pase aire húmedo (que contiene vapor de agua, velocidad de flujo 0.015 m³/h a 0.03 m³/h).

Recolección de gas: el gas de combustión se recoge a través de una botella de lavado de gas (que contiene un volumen fijo de agua destilada, típicamente 1000 ml).

Medición:

Mida el valor de pH de la solución utilizando un medidor de pH.
Mida la conductividad de la solución (µs/mm) utilizando un medidor de conductividad.

Cálculo de resultados:

Valor de pH: registrar directamente.

Conductividad: expresada como conductividad por milímetro de longitud de muestra (µs/mm).

Resultados de la prueba:

valor de pH (requisito típico ≥ 4.3).
Conductividad (requisito típico ≤ 10 µs/mm).
Determine si el material cumple con los requisitos de baja corrosividad.

Requisitos del equipo:

Horno de tubo (calentado a 950 ° C).
Sistema de suministro de aire húmedo (humedad de control).
Botella de lavado de gas y agua destilada.
Medidor de pH y medidor de conductividad (la precisión se encuentra con ISO 385, etc.).


Características principales:

1. Diseño estructural optimizado, diseño razonable, operación fácil;

2. Todo el recinto está hecho de acero inoxidable;

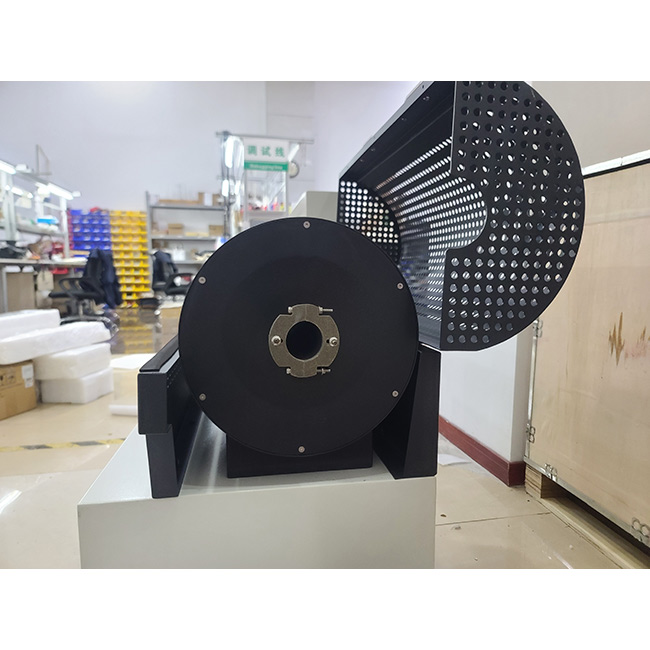

3. La longitud efectiva del horno tubular es de 500 ~ 600 mm, el diámetro interno es de 40 ~ 60 mm y es
equipado con un sistema de calefacción eléctrica ajustable;

4. Equipado con termopares importados estadounidenses;

5. El tamaño del bote de combustión mide 45 ~ 100 mm de largo, 12 ~ 30 mm de ancho y 5 ~ 10 mm de profundidad;

6. El rango del dispositivo de medición de conductividad es 0.01US/mm ~ 100us/mm;

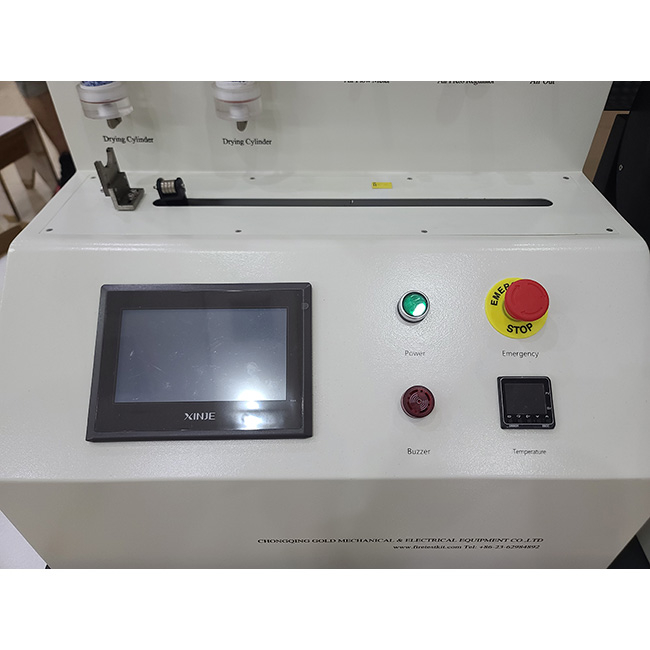

7. La sala de control utiliza el control de temperatura electrónica para controlar de manera inteligente la temperatura del tubular
horno;

8. Equipado con 2 botellas de recolección de gas

9. El tamaño de la cámara de muestra es de 1 litro

10. Valor de pH equipado y probador de conductividad con pantalla electrónica y electrodos

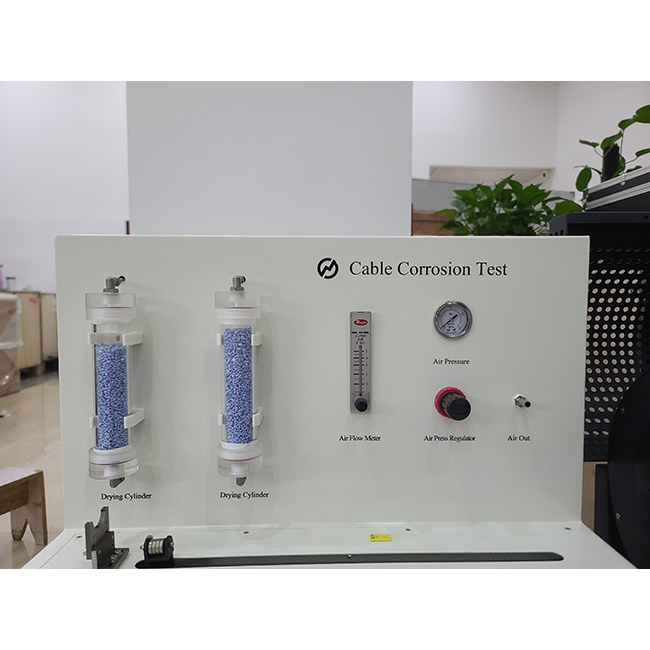

11. Medidor de flujo de aire y todas las tuberías de fuego de sílice necesarias para evitar la corrosión por gas. 12. Carbono activado (filtración de aire): filtre la fuente de aire a través del filtro

13. Se usa gel de sílice para secar la fuente de aire;

14. Pyrex Pipe: los usuarios pueden insertar fácilmente la muestra en el tubo de horno de Pyrex para proteger la tubería de daños

15. Sistema de movimiento de la embarcación de combustión: el motor mueve automáticamente el dispositivo de la embarcación de combustión; haciendo el
probar más inteligente;

16. Conversión de modo: interruptor de conversión de modo (hay dos métodos de prueba disponibles, IEC 60754-1 e IEC 60754-2)

17. Controlador de alarma de temperatura: controle la temperatura en el horno para evitar el sobrecalentamiento

18. Temporizador: dispositivo IEC 60754-1 o IEC 60754-2 para el tiempo de medición en la prueba

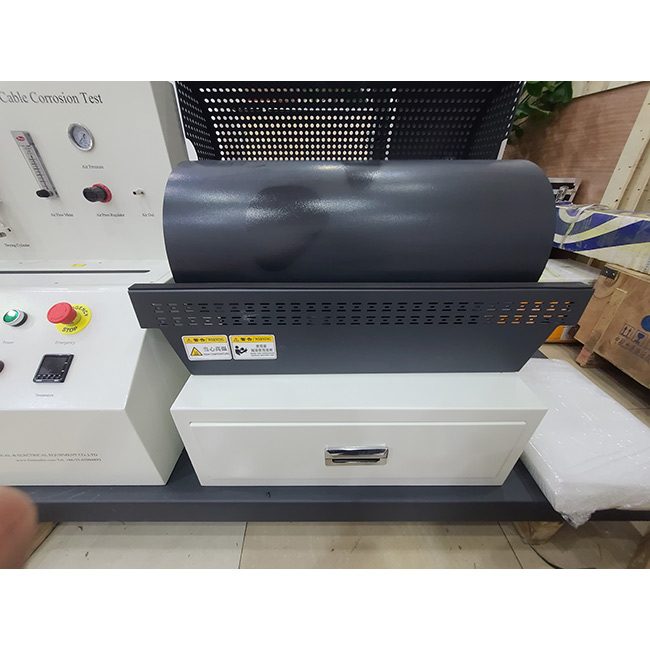

19. Cajón: una caja para almacenar accesorios (como medidor de conductividad, medidor de pH, etc.)

20 Pantalla de temperatura: muestra la temperatura central del horno

21. agitador magnético permanente: un agitador para mezclar gases de combustión en sabate destilado

22. Medidor de conductividad: un instrumento para medir la conductividad de los gases de combustión


Especificación:
