Aparato de prueba de paneles radiantes para pisos ISO 9239

Los aparatos de prueba del panel radiante de pisos se reúnen con GB / T 11785, normas de prueba ISO 9239-1 / 2. El aparato de prueba del panel radiante de pisos mide el flujo radiante crítico del material al disponer la muestra de material de pavimentación horizontalmente en la caja de prueba y encender la muestra con una llama pequeña al recibir el cambio gradual de energía térmica radiante.
Estado de Disponibilidad:
Cantidad:
  • GD-ISO9239
  • GOLD
  • 9031809090

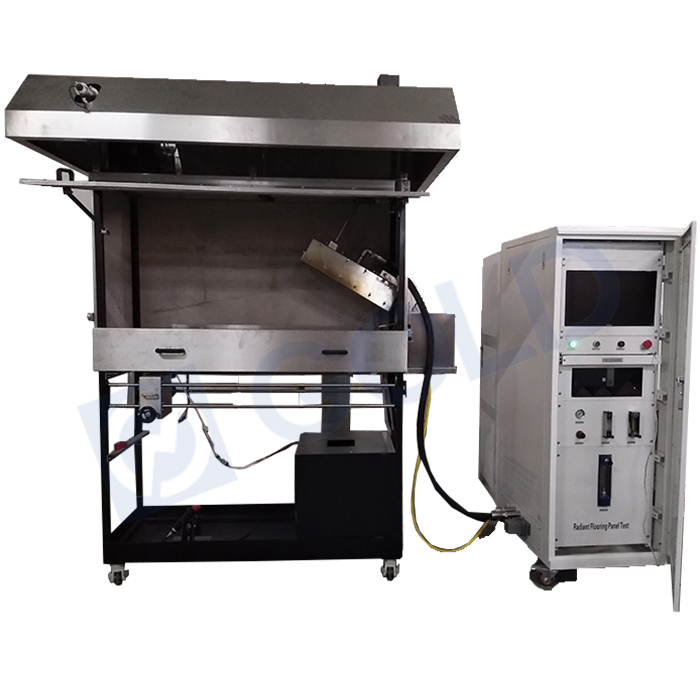

Aparato de prueba de panel radiante de ISO 9239

Aparato de prueba de panel radiante de ISO 9239

Introducción:

El flujo radiante crítico son los principales parámetros del riesgo de incendio para los materiales de pisos, refleja la capacidad de grabación y la distribución de la muestra de material de material en condiciones de radiación de calor externas. Es un índice importante de clasificación de combustión para la construcción de productos.

De acuerdo con los requisitos ISO9239-1,2 y GB / T 11785-2005, el aparato de prueba del panel radiante del piso está midiendo el radiante crítico de los revestimientos del piso de combustión, a través del entorno de radiación de la cámara de prueba. También se puede usar para medir la radiación crítica del material del piso de aislamiento de celulosa.

El espécimen se encuentra en el horizonte hacia abajo del panel de radiación de gas inclinado de 30 grados por superficie del horizonte. Llama piloto Como recurso de encendido, coloca un borde de parte de la muestra en el lado de alta temperatura. Aparatos de prueba de panel radiante de pisos Grabar tiempo de encendido por chispa, tiempo de movimiento que llama pase horizontal por un espécimen de longitud.



Solicitud:

1. Materiales de construcción

2.Rail

3. Interiorutomotriz

4.Otros



Estándar:

• ISO 9239-1

- Prueba de reacción de fuego de pisos - Parte 1: Rendimiento de combustión de materiales de pisos probados por calor radiante;

• ISO 9239-2

- Prueba de reacción de fuego de pisos - Parte 2: Prueba de estado de propagación de llama debajo del flujo de calor es de 25kW / m2;

• ASTM E 648

- El flujo radiante crítico de la prueba estándar del piso, el sistema de cobertura utiliza energía térmica radiante;

• ASTM E 970

- Usando una fuente de energía térmica radiante, prueba de aislamiento de la prueba de aislamiento de piso para un flujo radiante crítico con una energía de calor radiante

• NFPA 253

- Método de prueba estándar para usar energía térmica radiante, placas de prueba Sistema de superposición de flujo radiante crítico;

• GB / T 11785-2005



Principales características:

1. Todos los componentes estructurales están hechos de acero inoxidable, hermosa apariencia y resistencia a la corrosión.

2. La cámara de prueba está hecha del panel (calcio + silicato) como 13 ± 1 mm de espesor y 650 kg / m3 de densidad nominal.

3. La dimensión del paso de aire entre la cámara de prueba y el soporte de la muestra de prueba se produce mediante (0.23 ± 0.03) m3 en ambos al lado del espécimen de manera justa.

4. El calorímetro se importa de los Estados Unidos, rango de 50kW / m2.

5. La cámara radiante tenía una parada de 30 ± 1degree por panel horizonte y se puede resistir hasta 900 grados centígrados. También debe incluirse en la función de bloqueo de seguridad.

6. La fuente de radiación es una placa de radiación de calor de cerámica porosa de 300 mm * 450 mm e inclinada 30 °.

7. El quemador piloto debe estar estacionado igualmente como un diámetro de 0,7 mm y 19 / EA produjo una pendiente de 60 grados por fondo central.

8. La velocidad de aire de la pila de escape debe colocarse un extracción de 2,5 ± 0.2 m / s.

9. Debe usarse un pirómetro de radiación que puede monitorear 250 mm de diámetro a partir de aproximadamente 1,4 metros y tiene un accesorio de ML de SOD centigrimizados de ± 5 grados con 480 ℃ a 530 (temperatura corporal negra) Rango para ajustar la calidad de la superficie del panel radiante .

10. Se puede medir flujo de sombrero dentro de la tolerancia del panel de calor radiante a 110 mm a 910 mm a intervalos de 100 mm.

11. Puede estar ajustando la longitud de la llama de 60 mm a 120 mm en la llama del quemador piloto.

12. Puede ajustar la temperatura limitada (900 ℃) del panel de la parte posterior de acuerdo con la condición del flujo de aire del panel de calor de radiación.

13. Válvula de control de flujos de entrada, control preciso del flujo de propano.


Resultado de la prueba:

• Mida el flujo de calor crítico (CHF) que observó las transformadores de longitud de la longitud de la llama KW / m2 usando mediante la velocidad de la agilización del calor.

• Si la muestra tiene más de 30 minutos de prueba de tiempo, podría registrar un tiempo de extinción de llama y la diferencia más lejana de la llama, luego transforma que está en CHF.

• Necesidad de fumar sección de medición. Puede medir la densidad de humo por la transmitancia del sistema fotométrico.



Especificación:

1. Cámara de marco de acero, dimensión: 1,400mm (W) × 500mm (D) × 2,200mm (H)

2. Tamaño de la consola: 600mm (W) × 750mm (d) × 1600mm (h)

3. Potencia: AC 220V, 50 / 60Hz, 20A

4. Peso: alrededor de 300kg

5. Instrucciones: Proporcionar

6. Escape: 30 ~ 85m3 / min

7. Tablero de aislamiento de silicato de calcio

8. Ventana de observación

9. Plataforma deslizante para cargar el espécimen.

10. Quemador de encendido en movimiento automático

11. Escala para verificar la difusión de la llama

12. Termopares de tipo K: Rango, Ambiente de aproximadamente 1500 grados centígrados

13. Soporte de muestra de acero inoxidable.

14. Soporte de panel de calibración ficticio para medir el crujímetro de calor

15. Pirómetro para medir la temperatura del panel radiante.

16. Utilidades: gas de propano embotellado, compresor de aire (5HP)

Aparato de prueba de panel radiante de ISO 9239
